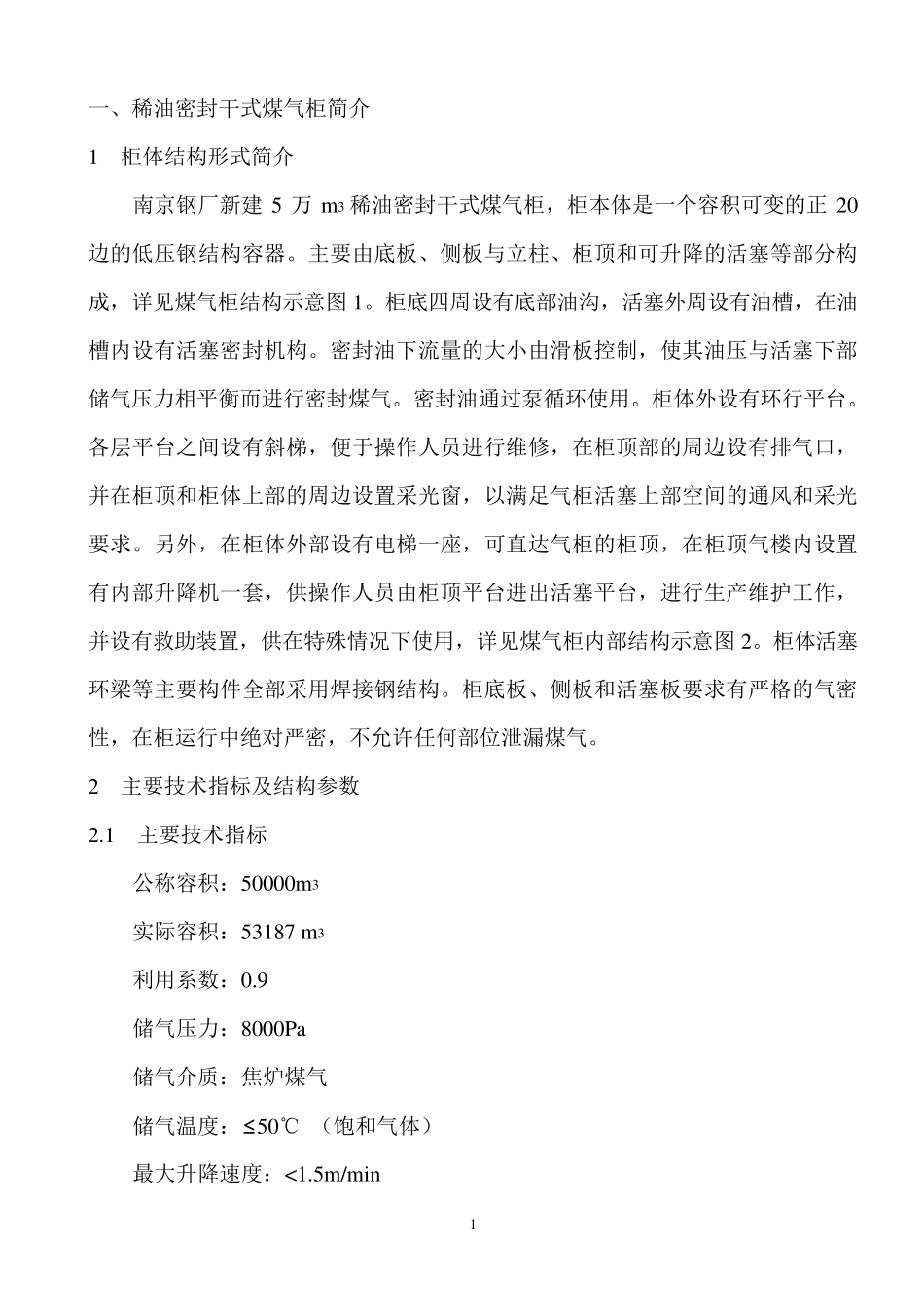

南京5 万 m 3 稀油密封干式煤气柜 使 用 说 明 书 编写人：*** 审核人：*** 批准人：赵 * 鞍钢金属结构设计研究所 2 0 0 4 年 3 月 1 1 日 1 一、稀油密封干式煤气柜简介 1 柜体结构形式简介 南京钢厂新建 5 万 m3 稀油密封干式煤气柜，柜本体是一个容积可变的正 20边的低压钢结构容器。主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图 1。柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。密封油通过泵循环使用。柜体外设有环行平台。各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图 2。柜体活塞环梁等主要构件全部采用焊接钢结构。柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。 2 主要技术指标及结构参数 2.1 主要技术指标 公称容积：50000m3 实际容积：53187 m3 利用系数：0.9 储气压力：8000Pa 储气介质：焦炉煤气 储气温度：≤50℃ （饱和气体） 最大升降速度：<1.5m/min 2 煤气吞吐量：平均30000m 3/h 最大90000m 3/h 2.2 结构参数 公称容积：50000m 3 实际容积：53187 m 3 形式：正20 边形 边长：5.9m 立柱：20 根 外接圆直径：37.715m 内切圆直径：37.215m 侧板高度：56.909m 高径比H/D：1.509 活塞行程：48.4m 导轨面间直径：37.650m 活塞直径：35.750m 柜顶架直径：37.650m 底板厚度：5m m 侧板厚度：6m m 柜顶板厚度：3m m 活塞底板厚度：5m m 上下导辊：各 20 个 走道平台：4 层 柜底面积：1098.9m 2 3 供油装置：3 套 上部组合式油箱：3 个 防回转装置：2 套 吹扫放散管： 3 根 安全放散管： 4 根 紧急放散管： 1 根 外部电梯： 载重量：500kg （５人） 升降速度：0.5m/s 轿厢尺寸：1000× 950mm 内部升降机： 载重量：250kg （3 人） 升降速度：0.3m/s 吊笼规格：内径约１m，高１.9m 3 密封油及工艺系统 3.1...
