61850典型报文解析说明

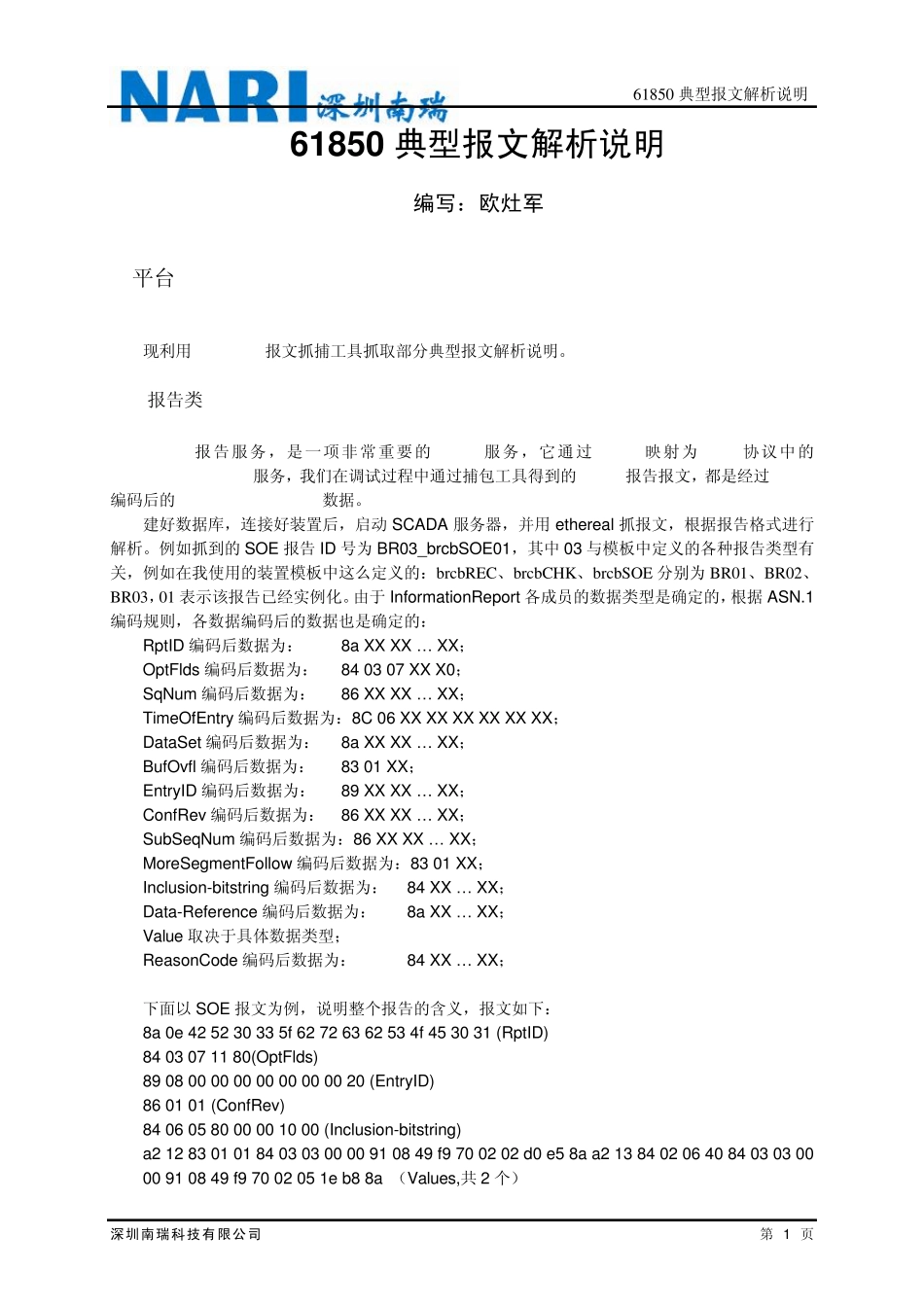

61850 典型报文解析说明 深圳南瑞科技有限公司 第 1 页 6 1 8 5 0 典型报文解析说明 编写：欧灶军 1 平台 现利用ethereal报文抓捕工具抓取部分典型报文解析说明。 1.1 报告类 COS 61850报告服务，是一项非常重要的ACSI服务，它通过SCSM映射为MMS协议中的InformationReport服务，我们在调试过程中通过捕包工具得到的61850报告报文，都是经过ASN.1编码后的InformationReport数据。 建好数据库，连接好装置后，启动SCADA 服务器，并用ethereal 抓报文，根据报告格式进行解析。例如抓到的SOE 报告ID 号为BR03_brcbSOE01，其中03 与模板中定义的各种报告类型有关，例如在我使用的装置模板中这么定义的：brcbREC、brcbCHK、brcbSOE 分别为BR01、BR02、BR03，01 表示该报告已经实例化。由于 InformationReport 各成员的数据类型是确定的，根据ASN.1编码规则，各数据编码后的数据也是确定的： RptID 编码后数据为： 8a XX XX … XX； OptFlds 编码后数据为： 84 03 07 XX X0； SqNum 编码后数据为： 86 XX XX … XX； TimeOfEntry编码后数据为：8C 06 XX XX XX XX XX XX； DataSet 编码后数据为： 8a XX XX … XX； BufOvfl 编码后数据为： 83 01 XX； EntryID 编码后数据为： 89 XX XX … XX； ConfRev 编码后数据为： 86 XX XX … XX； SubSeqNum 编码后数据为：86 XX XX … XX； MoreSegmentFollow 编码后数据为：83 01 XX； Inclusion-bitstring 编码后数据为： 84 XX … XX； Data-Reference 编码后数据为： 8a XX … XX； Value 取决于具体数据类型； ReasonCode 编码后数据为： 84 XX … XX； 下面以 SOE 报文为例，说明整个报告的含义，报文如下： 8a 0e 42 52 30 33 5f 62 72 63 62 53 4f 45 30 31 (RptID) 84 03 07 11 80(OptFlds) 89 08 00 00 00 00 00 00 00 20 (EntryID) 86 01 01 (ConfRev) 84 06 05 80 00 00 10 00 (Inclusion-bitstring) a2 12 83 01 01 84 03 03 00 00 91 08 49 f9 70 02 02 d0 e5 8a a2 13 84 02 06 40 84 03 03 00 00 91 08 49 f9 70 02 05 1e b8 8a （Values,共 2 个） 6 1 8 5 0 典型报文解析说明 深圳南瑞科技有限公司 第 2 页 84 02 02 40 84 02 02 40 (ReasonCode，共2 ...
