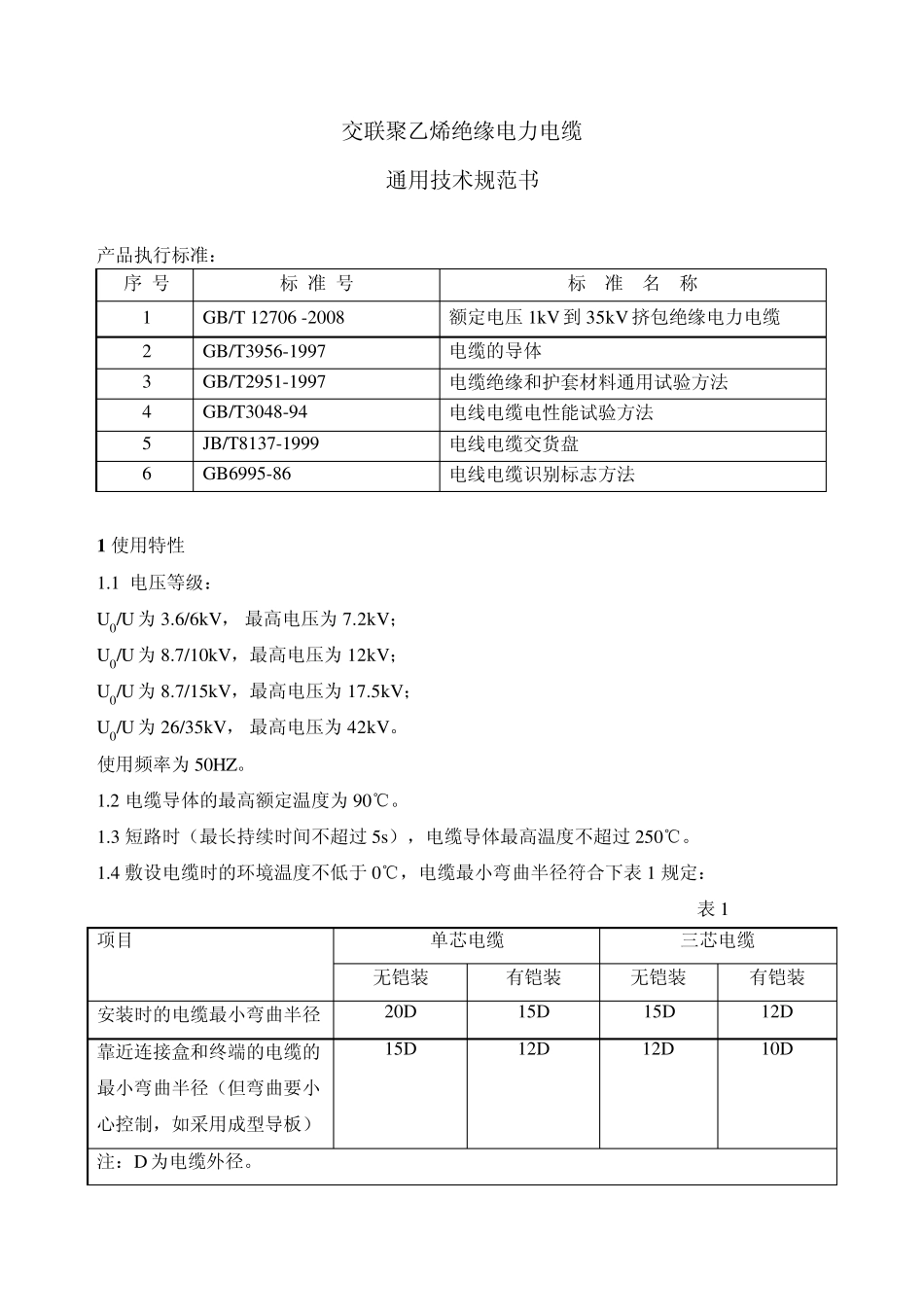

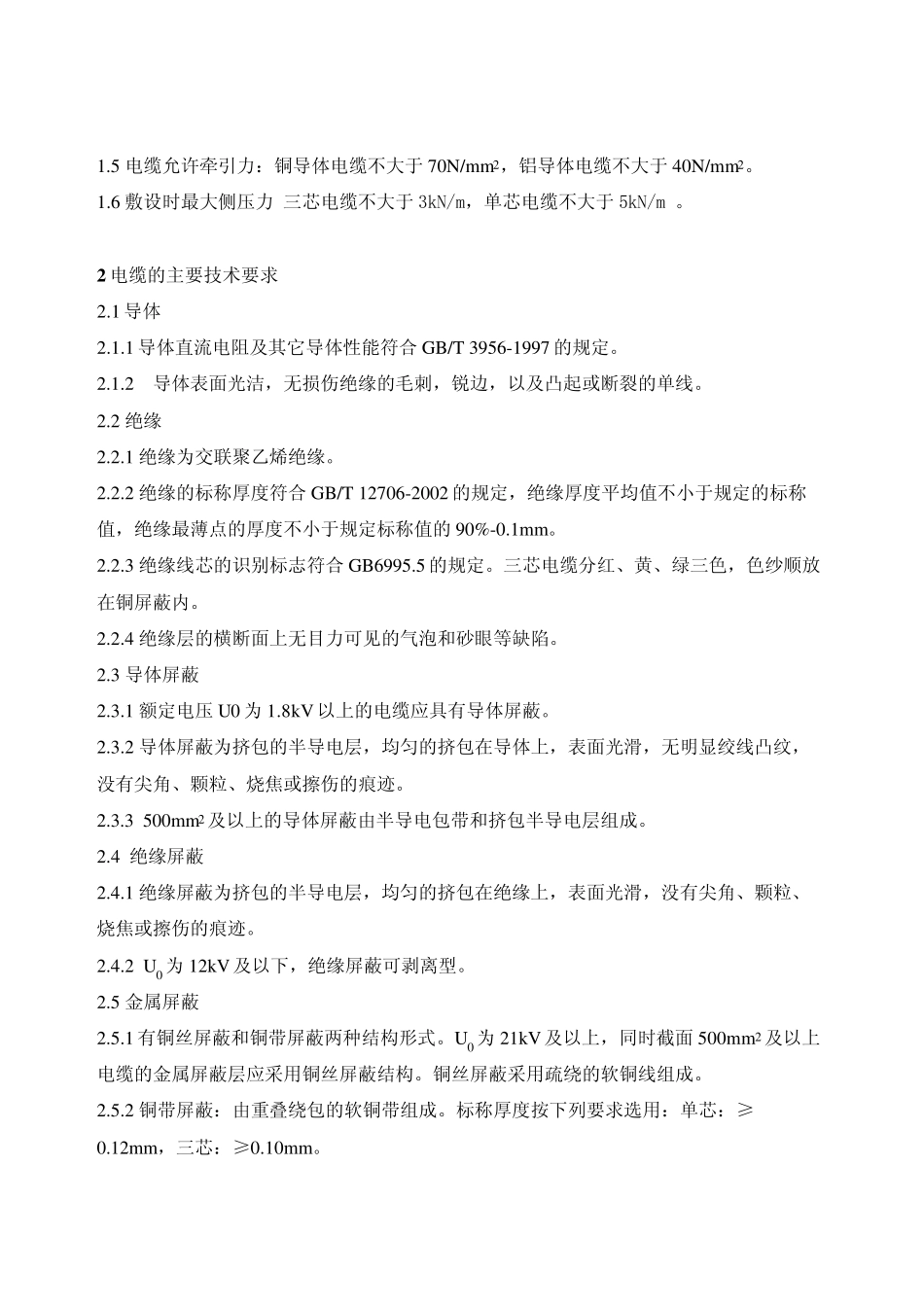

交联聚乙烯绝缘电力电缆 通用技术规范书 产品执行标准： 序 号 标 准 号 标 准 名 称 1 GB/T 12706 -2008 额定电压1kV 到35kV 挤包绝缘电力电缆 2 GB/T3956-1997 电缆的导体 3 GB/T2951-1997 电缆绝缘和护套材料通用试验方法 4 GB/T3048-94 电线电缆电性能试验方法 5 JB/T8137-1999 电线电缆交货盘 6 GB6995-86 电线电缆识别标志方法 1 使用特性 1.1 电压等级： U0/U 为3.6/6kV， 最高电压为7.2kV； U0/U 为8.7/10kV，最高电压为12kV； U0/U 为8.7/15kV，最高电压为17.5kV； U0/U 为26/35kV， 最高电压为42kV。 使用频率为50HZ。 1.2 电缆导体的最高额定温度为90℃。 1.3 短路时（最长持续时间不超过 5s），电缆导体最高温度不超过 250℃。 1.4 敷设电缆时的环境温度不低于 0℃，电缆最小弯曲半径符合下表 1 规定： 表 1 项目 单芯电缆 三芯电缆 无铠装 有铠装 无铠装 有铠装 安装时的电缆最小弯曲半径 20D 15D 15D 12D 靠近连接盒和终端的电缆的最小弯曲半径（但弯曲要小心控制，如采用成型导板） 15D 12D 12D 10D 注：D 为电缆外径。 1.5 电缆允许牵引力：铜导体电缆不大于 70N/m m 2，铝导体电缆不大于 40N/m m 2。 1.6 敷设时最大侧压力 三芯电缆不大于 3kN/m，单芯电缆不大于 5kN/m 。 2 电缆的主要技术要求 2.1 导体 2.1.1 导体直流电阻及其它导体性能符合 GB/T 3956-1997 的规定。 2.1.2 导体表面光洁，无损伤绝缘的毛刺，锐边，以及凸起或断裂的单线。 2.2 绝缘 2.2.1 绝缘为交联聚乙烯绝缘。 2.2.2 绝缘的标称厚度符合 GB/T 12706-2002 的规定，绝缘厚度平均值不小于规定的标称值，绝缘最薄点的厚度不小于规定标称值的 90%-0.1m m 。 2.2.3 绝缘线芯的识别标志符合 GB6995.5 的规定。三芯电缆分红、黄、绿三色，色纱顺放在铜屏蔽内。 2.2.4 绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。 2.3 导体屏蔽 2.3.1 额定电压 U0 为 1.8kV 以上的电缆应具有导体屏蔽。 2.3.2 导体屏蔽为挤包的半导电层，均匀的挤包在导体上，表面光滑，无明显绞线凸纹，没有尖角、颗粒、烧焦或擦伤的痕迹。 2.3.3 500m m 2 及以上的导体屏蔽由半导电包带和挤包半导电层组成。 2.4 绝缘屏蔽 2.4.1 绝缘屏蔽为挤包的半导电层，均匀的挤包在绝缘上，表面光滑，没有尖角、颗粒、烧焦或擦伤的痕迹。 2.4.2 U0 ...
