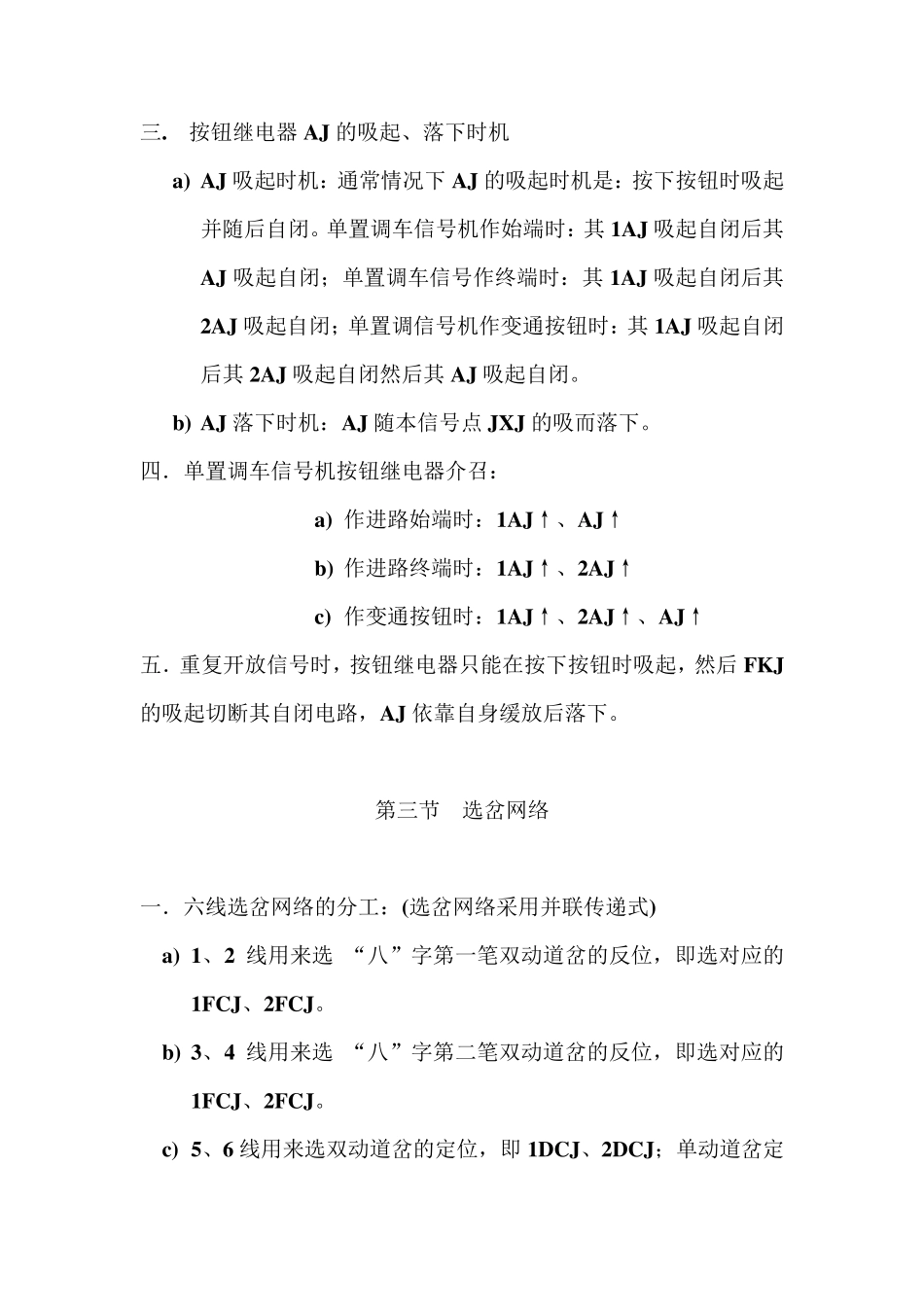

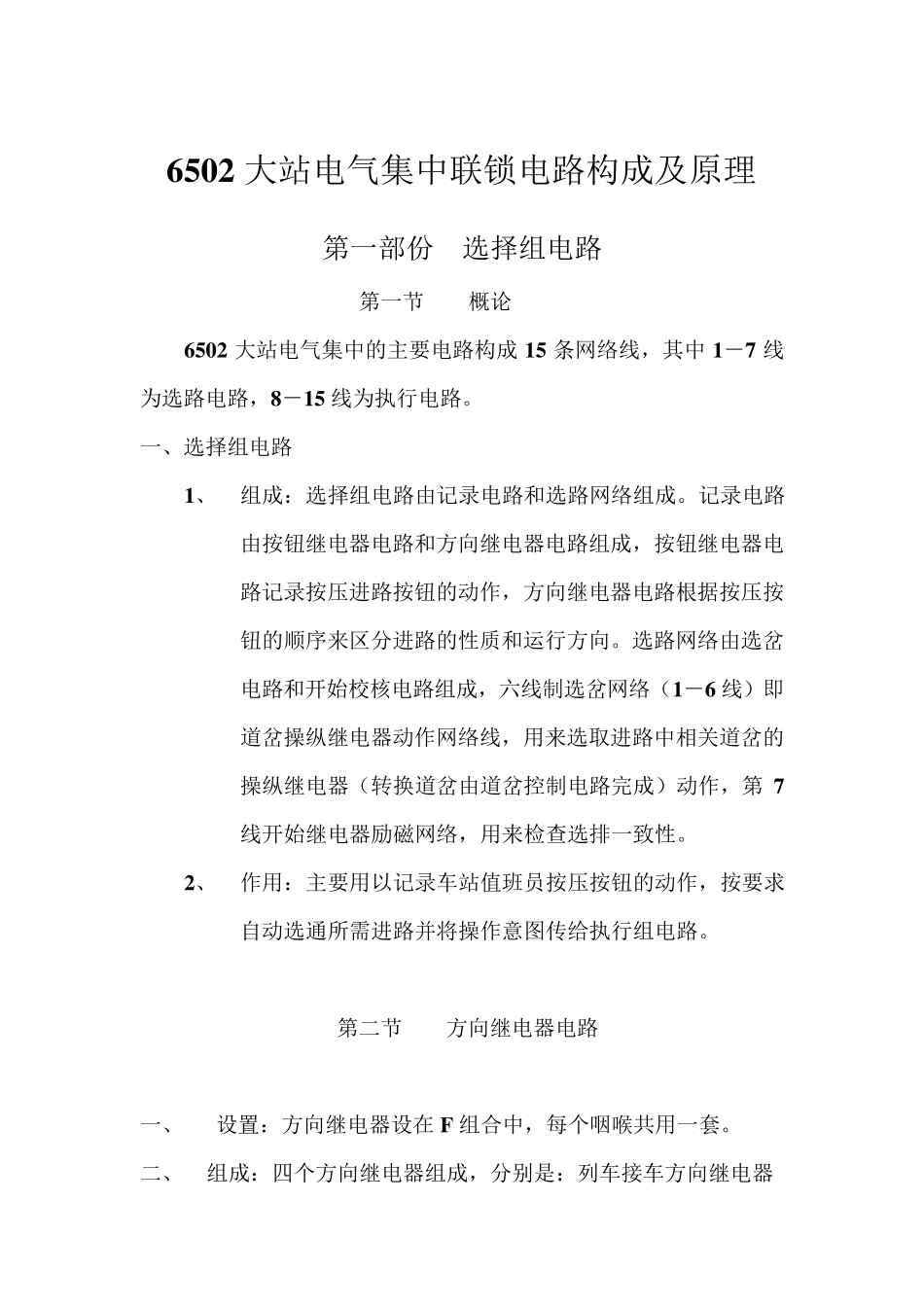

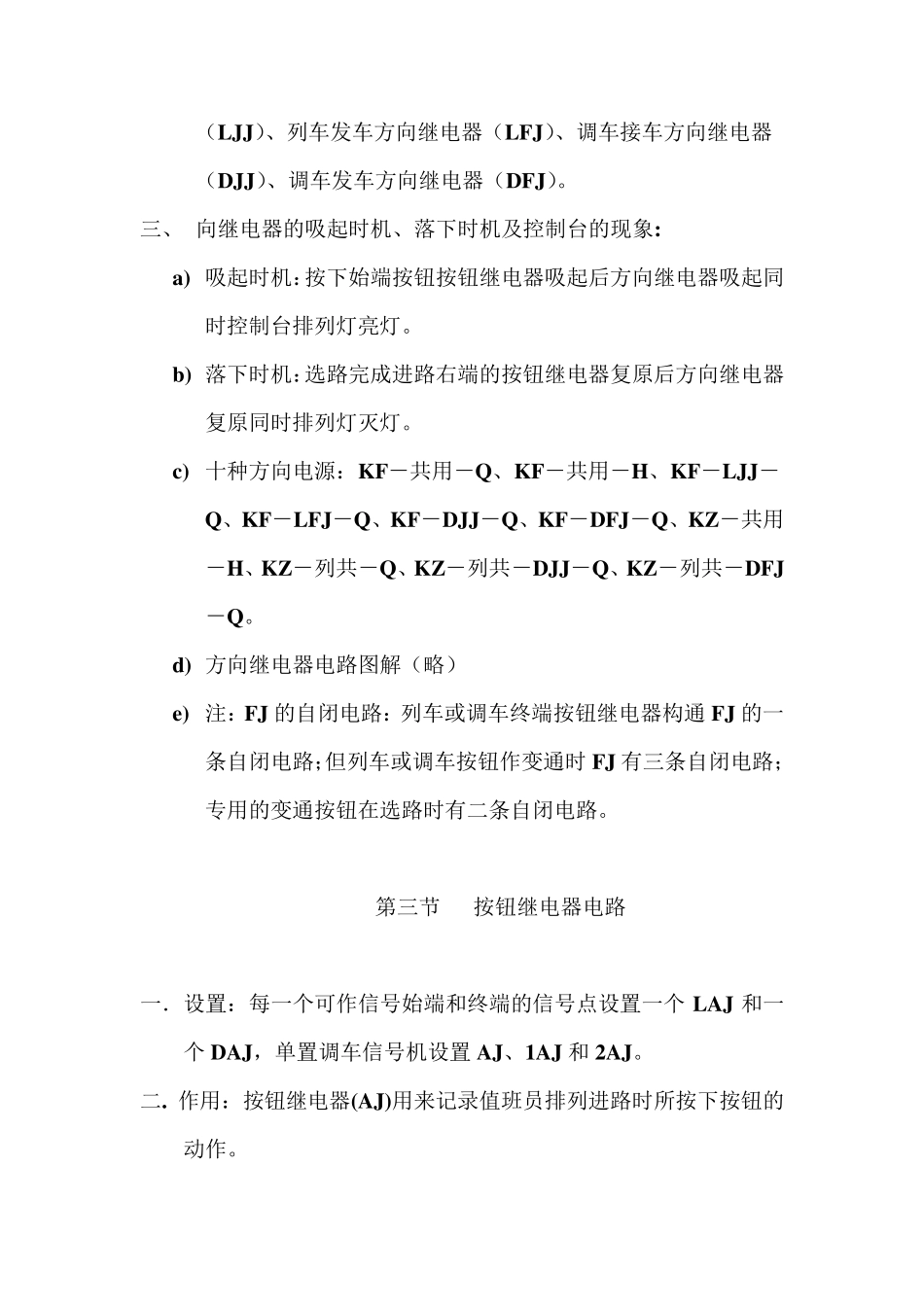

6502 大站电气集中联锁电路构成及原理 第一部份 选择组电路 第一节 概论 6502 大站电气集中的主要电路构成15 条网络线,其中1-7 线为选路电路,8-15 线为执行电路。 一、选择组电路 1、 组成:选择组电路由记录电路和选路网络组成。记录电路由按钮继电器电路和方向继电器电路组成,按钮继电器电路记录按压进路按钮的动作,方向继电器电路根据按压按钮的顺序来区分进路的性质和运行方向。选路网络由选岔电路和开始校核电路组成,六线制选岔网络(1-6 线)即道岔操纵继电器动作网络线,用来选取进路中相关道岔的操纵继电器(转换道岔由道岔控制电路完成)动作,第7线开始继电器励磁网络,用来检查选排一致性。 2、 作用:主要用以记录车站值班员按压按钮的动作,按要求自动选通所需进路并将操作意图传给执行组电路。 第二节 方向继电器电路 一、 设置:方向继电器设在 F 组合中,每个咽喉共用一套。 二、 组成:四个方向继电器组成,分别是:列车接车方向继电器(LJJ)、列车发车方向继电器(LFJ)、调车接车方向继电器(DJJ)、调车发车方向继电器(DFJ)。 三、 向继电器的吸起时机、落下时机及控制台的现象: a) 吸起时机:按下始端按钮按钮继电器吸起后方向继电器吸起同时控制台排列灯亮灯。 b) 落下时机:选路完成进路右端的按钮继电器复原后方向继电器复原同时排列灯灭灯。 c) 十种方向电源:KF-共用-Q、KF-共用-H、KF-LJJ-Q、KF-LFJ-Q、KF-DJJ-Q、KF-DFJ-Q、KZ-共用-H、KZ-列共-Q、KZ-列共-DJJ-Q、KZ-列共-DFJ-Q。 d) 方向继电器电路图解(略) e) 注:FJ 的自闭电路:列车或调车终端按钮继电器构通 FJ 的一条自闭电路;但列车或调车按钮作变通时 FJ 有三条自闭电路;专用的变通按钮在选路时有二条自闭电路。 第三节 按钮继电器电路 一.设置:每一个可作信号始端和终端的信号点设置一个 LAJ 和一个 DAJ,单置调车信号机设置 AJ、1AJ 和 2AJ。 二. 作用:按钮继电器(AJ)用来记录值班员排列进路时所按下按钮的动作。 三. 按钮继电器AJ 的吸起、落下时机 a) AJ 吸起时机:通常情况下AJ 的吸起时机是:按下按钮时吸起并随后自闭。单置调车信号机作始端时:其1AJ 吸起自闭后其AJ 吸起自闭;单置调车信号作终端时:其1AJ 吸起自闭后其2AJ 吸起自闭;单置调信号机作变通按钮时:其1AJ 吸起自闭后其2AJ 吸起自闭然后其AJ 吸起自闭。 b) AJ 落下时机:...
