66kV及以下架空电力线路设计规范(GB500612010)

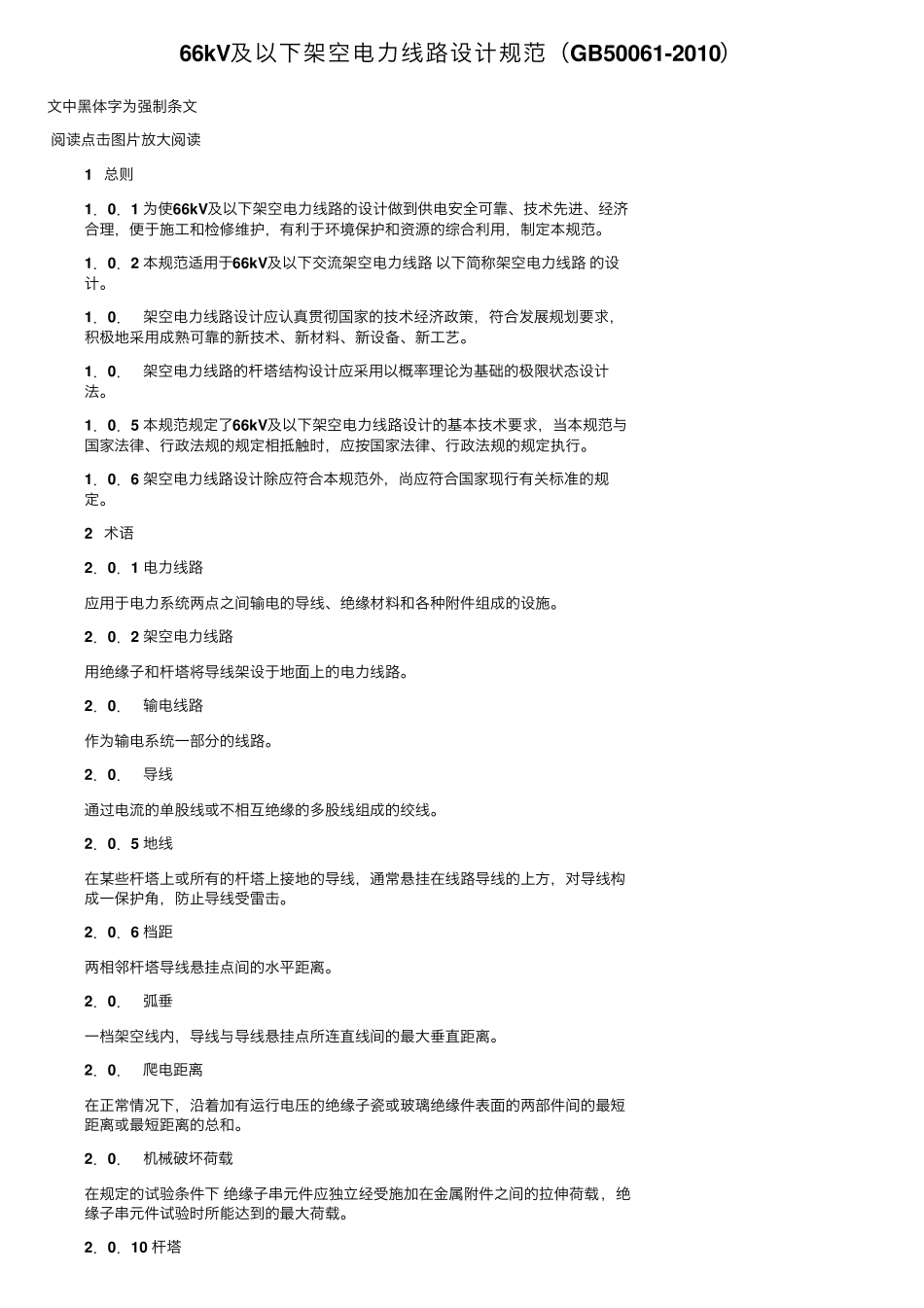

66kV及以下架空电⼒线路设计规范（GB50061-2010）⽂中⿊体字为强制条⽂ 阅读点击图⽚放⼤阅读 1. 总则1．0．1 为使66kV及以下架空电⼒线路的设计做到供电安全可靠、技术先进、经济合理，便于施⼯和检修维护，有利于环境保护和资源的综合利⽤，制定本规范。1．0．2 本规范适⽤于66kV及以下交流架空电⼒线路(以下简称架空电⼒线路)的设计。 1．0．3 架空电⼒线路设计应认真贯彻国家的技术经济政策，符合发展规划要求，积极地采⽤成熟可靠的新技术、新材料、新设备、新⼯艺。1．0．4 架空电⼒线路的杆塔结构设计应采⽤以概率理论为基础的极限状态设计法。1．0．5 本规范规定了66kV及以下架空电⼒线路设计的基本技术要求，当本规范与国家法律、⾏政法规的规定相抵触时，应按国家法律、⾏政法规的规定执⾏。1．0．6 架空电⼒线路设计除应符合本规范外，尚应符合国家现⾏有关标准的规定。2. 术语2．0．1 电⼒线路 power line应⽤于电⼒系统两点之间输电的导线、绝缘材料和各种附件组成的设施。2．0．2 架空电⼒线路 overhead power line⽤绝缘⼦和杆塔将导线架设于地⾯上的电⼒线路。2．0．3 输电线路 transmission line作为输电系统⼀部分的线路。2．0．4 导线 conductor通过电流的单股线或不相互绝缘的多股线组成的绞线。 2．0．5 地线 overhead ground wire在某些杆塔上或所有的杆塔上接地的导线，通常悬挂在线路导线的上⽅，对导线构成⼀保护⾓，防⽌导线受雷击。2．0．6 档距 span两相邻杆塔导线悬挂点间的⽔平距离。2．0．7 弧垂 sag⼀档架空线内，导线与导线悬挂点所连直线间的最⼤垂直距离。 2．0．8 爬电距离 creepage distance在正常情况下，沿着加有运⾏电压的绝缘⼦瓷或玻璃绝缘件表⾯的两部件间的最短距离或最短距离的总和。2．0．9 机械破坏荷载 mechanical failing load在规定的试验条件下(绝缘⼦串元件应独⽴经受施加在⾦属附件之间的拉伸荷载)，绝缘⼦串元件试验时所能达到的最⼤荷载。2．0．10 杆塔 pole and tower of an overhead line通过绝缘⼦悬挂导线的装置。2．0．11 基础 fou ndation埋设在地下的⼀种结构，与杆塔底部连接，稳定承受所作⽤的荷载。3. 路径3．0．1 架空电⼒线路路径的选择，应认真进⾏调查研究，综合考虑运⾏、施⼯、交通条件和路径长度等因素，统筹兼顾，全⾯安排，并应进⾏多⽅案⽐较，做到经济合理、安全适⽤。3．0．2 市区架空电⼒线路的路径应与城...
