66kV及以下架空电力线路设计规范

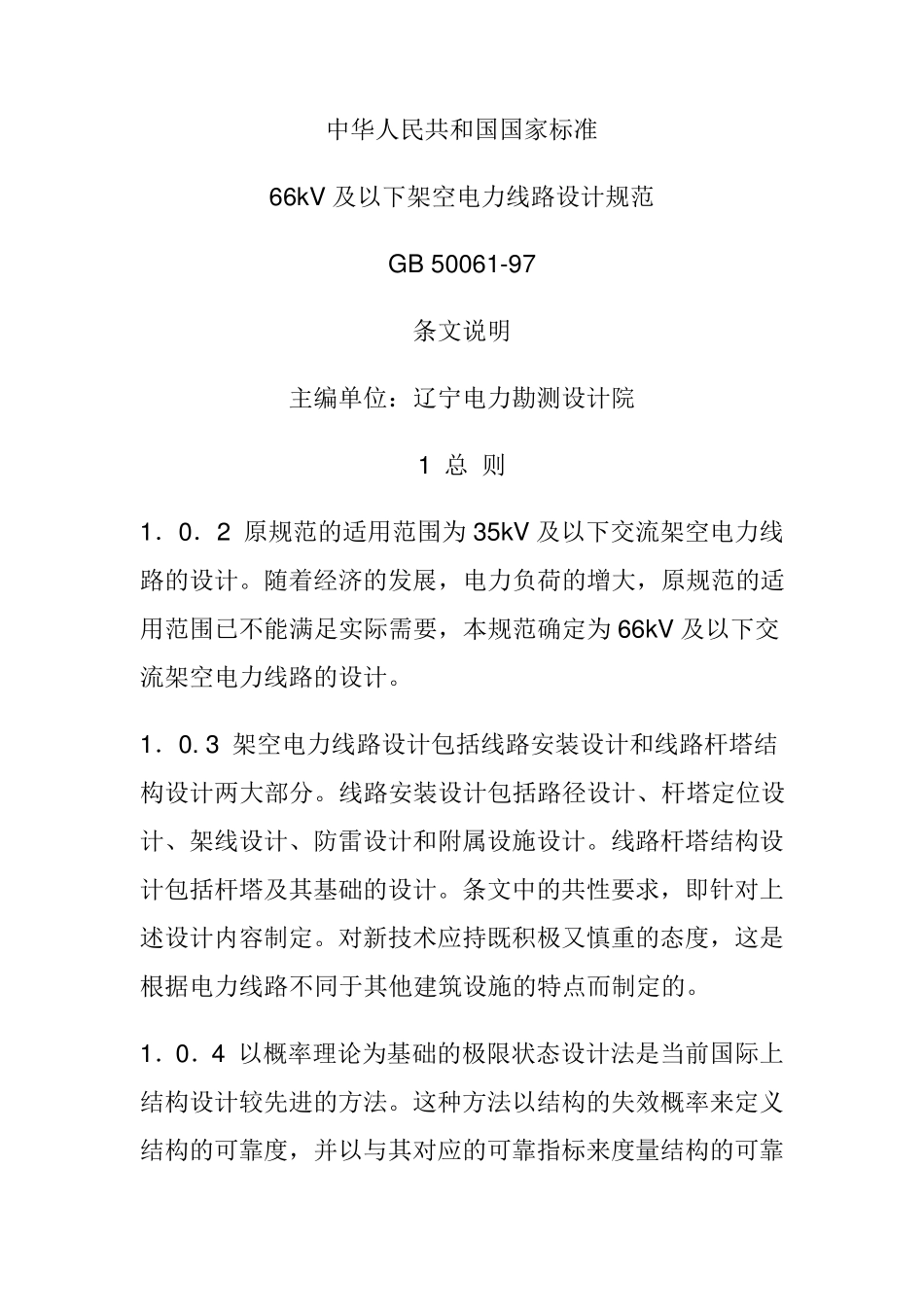

中华人民共和国国家标准 66kV 及以下架空电力线路设计规范 GB 50061-97 条文说明 主编单位：辽宁电力勘测设计院 1 总 则 1．0．2 原规范的适用范围为35kV 及以下交流架空电力线路的设计。随着经济的发展，电力负荷的增大，原规范的适用范围已不能满足实际需要，本规范确定为66kV 及以下交流架空电力线路的设计。 1．0. 3 架空电力线路设计包括线路安装设计和线路杆塔结构设计两大部分。线路安装设计包括路径设计、杆塔定位设计、架线设计、防雷设计和附属设施设计。线路杆塔结构设计包括杆塔及其基础的设计。条文中的共性要求，即针对上述设计内容制定。对新技术应持既积极又慎重的态度，这是根据电力线路不同于其他建筑设施的特点而制定的。 1．0．4 以概率理论为基础的极限状态设计法是当前国际上结构设计较先进的方法。这种方法以结构的失效概率来定义结构的可靠度，并以与其对应的可靠指标来度量结构的可靠度，能够较好地反映结构可靠度的实质，使概念更科学和明确。按照现行国家标准《建筑结构设计统—标准》(GBJ68—84)的要求，本规范杆塔结构设计采用概率极限状态设计法。 架空电力线路架线设计是以导线或地线的最大使用张力和平均运行张力同时作为控制条件进行计算的；而连接导线或地线的绝缘子和金具是以安全系数设计法进行选型计算的。这些均属于定值设计法。 2 路 径 2. 0. 1 架空电力线路路径的选择是一项非常重要的工作，对架空电力线路的造价和安全性、适用性的影响至关重要。近年来由于工农业设施、市政设施的不断发展，线路路径的选择越来越困难。因此在选择线路路径时，应认真进行调查。 对各种影响因素，如地理条件、地形条件、交通条件、运行和施工条件等，应进行综合比较。 对影响路径选择的重要环节，应在选线时即进行比较深入的技术经济比较。 2．0．2 市区线路路径的选择具有与一般地区完全不同的椿点，其中最首要的依据就是规划。城市的总体规划均包括电力线路走廊及各种管线位置的安排，旧市区改造和电力负荷增长受各种因素的限制，很难做到同步规划，因此，作为电力设计部门，应及时报出电力建设的近期和远景规划，积极与规划部门配合，避免反复改建临时性线路，尽量争取做到统一规划。 2 ．0 ．3 线路路径选择不当，会影响线路安全运行，也可能影响城镇总体规划的实施和其他设施正常工作。本条提出的要求是基本原则，在具体工程设计中应根据实际情况贯彻执行。 影响路径的主要因素...
