6SE70变频器参数详解

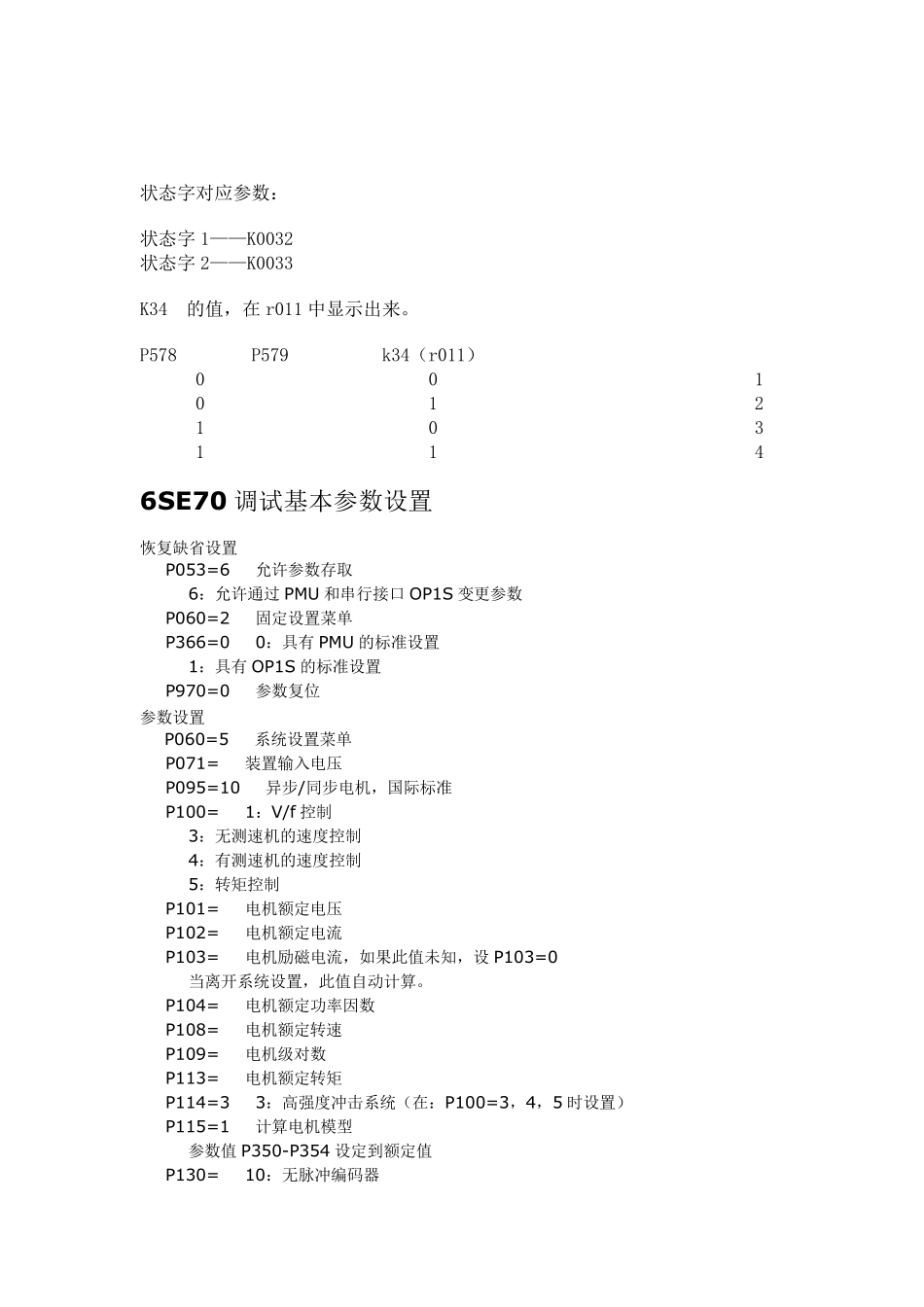

6SE70变频器参数详解_第1页
1/7
6SE70变频器参数详解_第2页
2/7
6SE70变频器参数详解_第3页
3/7
状态字对应参数: 状态字1——K0032 状态字2——K0033 K34 的值,在 r011 中显示出来。 P578 P579 k34(r011) 0 0 1 0 1 2 1 0 3 1 1 4 6SE70 调试基本参数设置 恢复缺省设置 P053=6 允许参数存取 6:允许通过 PMU 和串行接口 OP1S 变更参数 P060=2 固定设置菜单 P366=0 0:具有 PMU 的标准设置 1:具有 OP1S 的标准设置 P970=0 参数复位 参数设置 P060=5 系统设置菜单 P071= 装置输入电压 P095=10 异步/同步电机,国际标准 P100= 1:V/f控制 3:无测速机的速度控制 4:有测速机的速度控制 5:转矩控制 P101= 电机额定电压 P102= 电机额定电流 P103= 电机励磁电流,如果此值未知,设 P103=0 当离开系统设置,此值自动计算。 P104= 电机额定功率因数 P108= 电机额定转速 P109= 电机级对数 P113= 电机额定转矩 P114=3 3:高强度冲击系统(在:P100=3,4,5 时设置) P115=1 计算电机模型 参数值 P350-P354 设定到额定值 P130= 10:无脉冲编码器 11:脉冲编码器 P151= 脉冲编码器每转的脉冲数 P330= 0:线性(恒转矩) 1:抛物线特性(风机/泵) P384.02= 电机负载限制 P452= % 正向旋转时的最大频率或速度 P453= % 反向旋转时的最大频率或速度 数值参考P352 和P353 P060=1 回到参数菜单 P128= 最大输出电流 P462= 上升时间 P464= 下降时间 P115=2 静止状态电机辩识(按下 P 键后,20S 之内合闸) P115=4 电机模型空载测量(按下 P 键后,20S 之内合闸) 12655 p060:参数过滤器 P072:变频器进线电流 P095:电机类型 P100:选择开/闭环控制方式的功能参数 P114:选择各种工艺边界调节启动控制系统的功能参数 P115:选择各种启动环节和特殊功能的功能参数 P101:电机额定电压 P102:电机额定电流 P103:电机励磁电流 P104:功率因素 P107:电机额定频率 P108:电机额定转速 P109:电机极对数 P113:电机额定转矩 P120:与电机额定阻抗相关的电机电感 P121:设定定子与电缆电阻 P122:根据电机额定阻抗设定的 电机定子侧总漏抗 P127:估算转子电阻温度影响 P128:最大输出电流 P130 编码器类型 P151 编码器脉冲数 P215:在一控制的采样时间(P357)内,设定所允许的转速实际值最大变法 P216:设定n/f 实际值预控滤波时间常数 P223:设定接到速度调节器负输入端的n/f 实际值滤波时间常数 P235:速度调节器增益 P235:速度调...
