6SE70调试基本参数设置

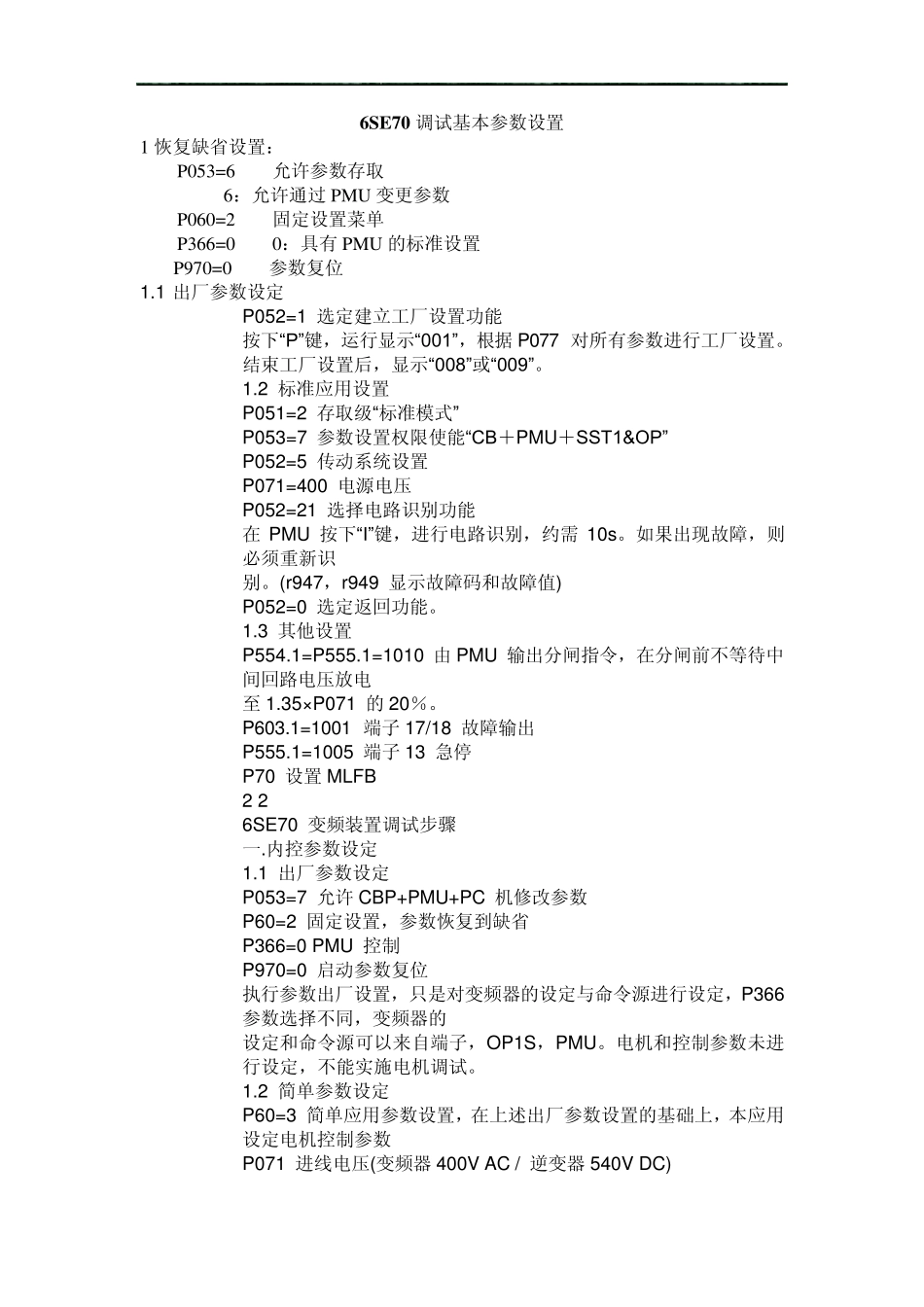

6SE70调试基本参数设置_第1页
1/54

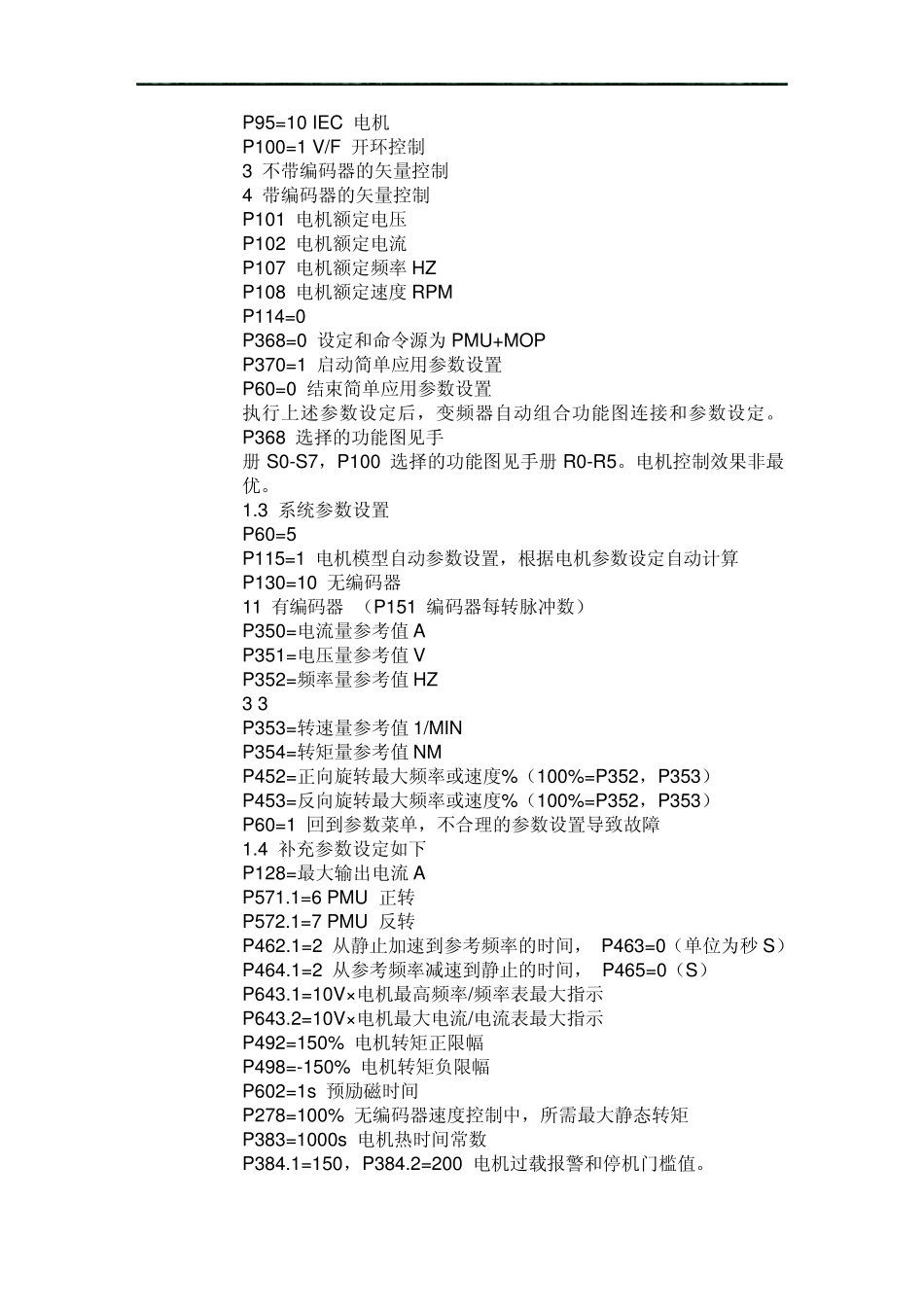

6SE70调试基本参数设置_第2页
2/54

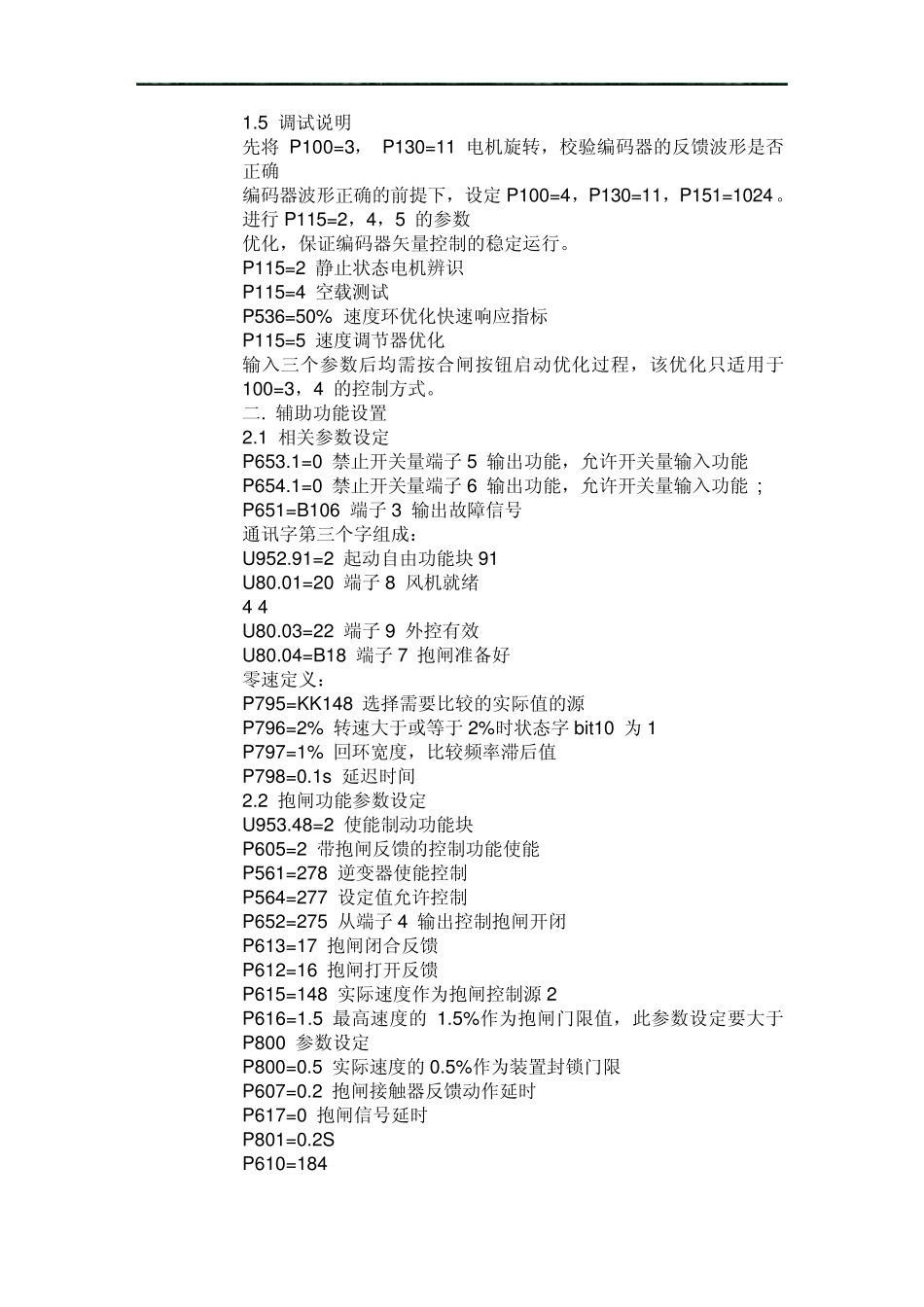

6SE70调试基本参数设置_第3页
3/54
6SE70 调试基本参数设置 1 恢复缺省设置: P053=6 允许参数存取 6:允许通过PMU 变更参数 P060=2 固定设置菜单 P366=0 0:具有PMU 的标准设置 P970=0 参数复位 1.1 出厂参数设定 P052=1 选定建立工厂设置功能 按下“P”键,运行显示“001”,根据P077 对所有参数进行工厂设置。 结束工厂设置后,显示“008”或“009”。 1.2 标准应用设置 P051=2 存取级“标准模式” P053=7 参数设置权限使能“CB+PMU+SST1&OP” P052=5 传动系统设置 P071=400 电源电压 P052=21 选择电路识别功能 在 PMU 按下“I”键,进行电路识别,约需 10s。如果出现故障,则必须重新识 别。(r947,r949 显示故障码和故障值) P052=0 选定返回功能。 1.3 其他设置 P554.1=P555.1=1010 由 PMU 输出分闸指令,在分闸前不等待中间回路电压放电 至 1.35×P071 的20%。 P603.1=1001 端子 17/18 故障输出 P555.1=1005 端子 13 急停 P70 设置MLFB 2 2 6SE70 变频装置调试步骤 一.内控参数设定 1.1 出厂参数设定 P053=7 允许CBP+PMU+PC 机修改参数 P60=2 固定设置,参数恢复到缺省 P366=0 PMU 控制 P970=0 启动参数复位 执行参数出厂设置,只是对变频器的设定与命令源进行设定,P366 参数选择不同,变频器的 设定和命令源可以来自端子,OP1S,PMU。电机和控制参数未进行设定,不能实施电机调试。 1.2 简单参数设定 P60=3 简单应用参数设置,在上述出厂参数设置的基础上,本应用设定电机控制参数 P071 进线电压(变频器 400V AC / 逆变器 540V DC) P95=10 IEC 电机 P100=1 V/F 开环控制 3 不带编码器的矢量控制 4 带编码器的矢量控制 P101 电机额定电压 P102 电机额定电流 P107 电机额定频率HZ P108 电机额定速度RPM P114=0 P368=0 设定和命令源为PMU+MOP P370=1 启动简单应用参数设置 P60=0 结束简单应用参数设置 执行上述参数设定后,变频器自动组合功能图连接和参数设定。P368 选择的功能图见手 册 S0-S7,P100 选择的功能图见手册 R0-R5。电机控制效果非最优。 1.3 系统参数设置 P60=5 P115=1 电机模型自动参数设置,根据电机参数设定自动计算 P130=10 无编码器 11 有编码器 (P151 编码器每转脉冲数) P350=电流量参考值 A P351=电压量参考值 V P352=频率量参考值 HZ 3 3 P353=转速量参考值 1/MIN P354=转矩量参考值 NM P452...
