747剑杆织机使用说明书

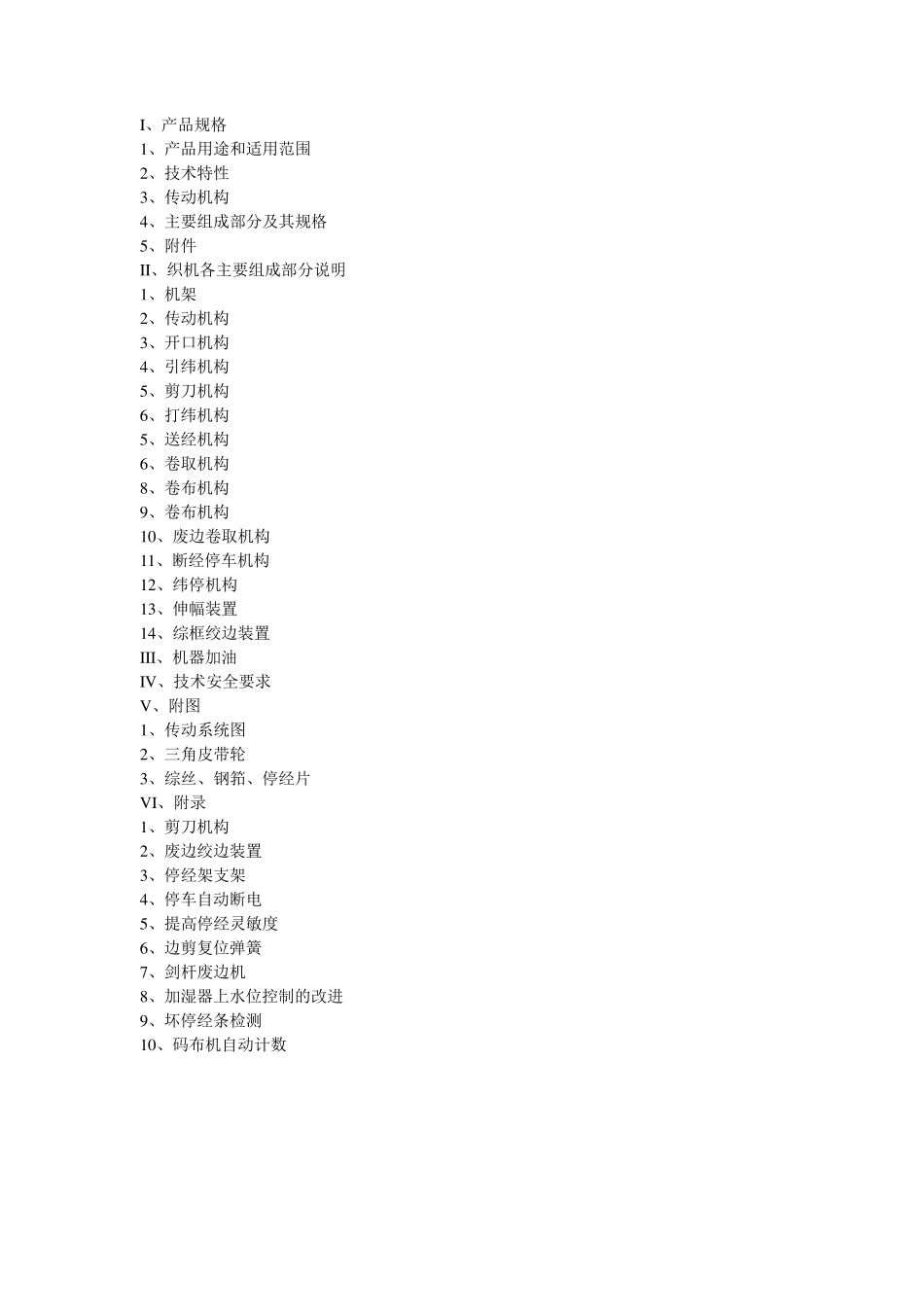

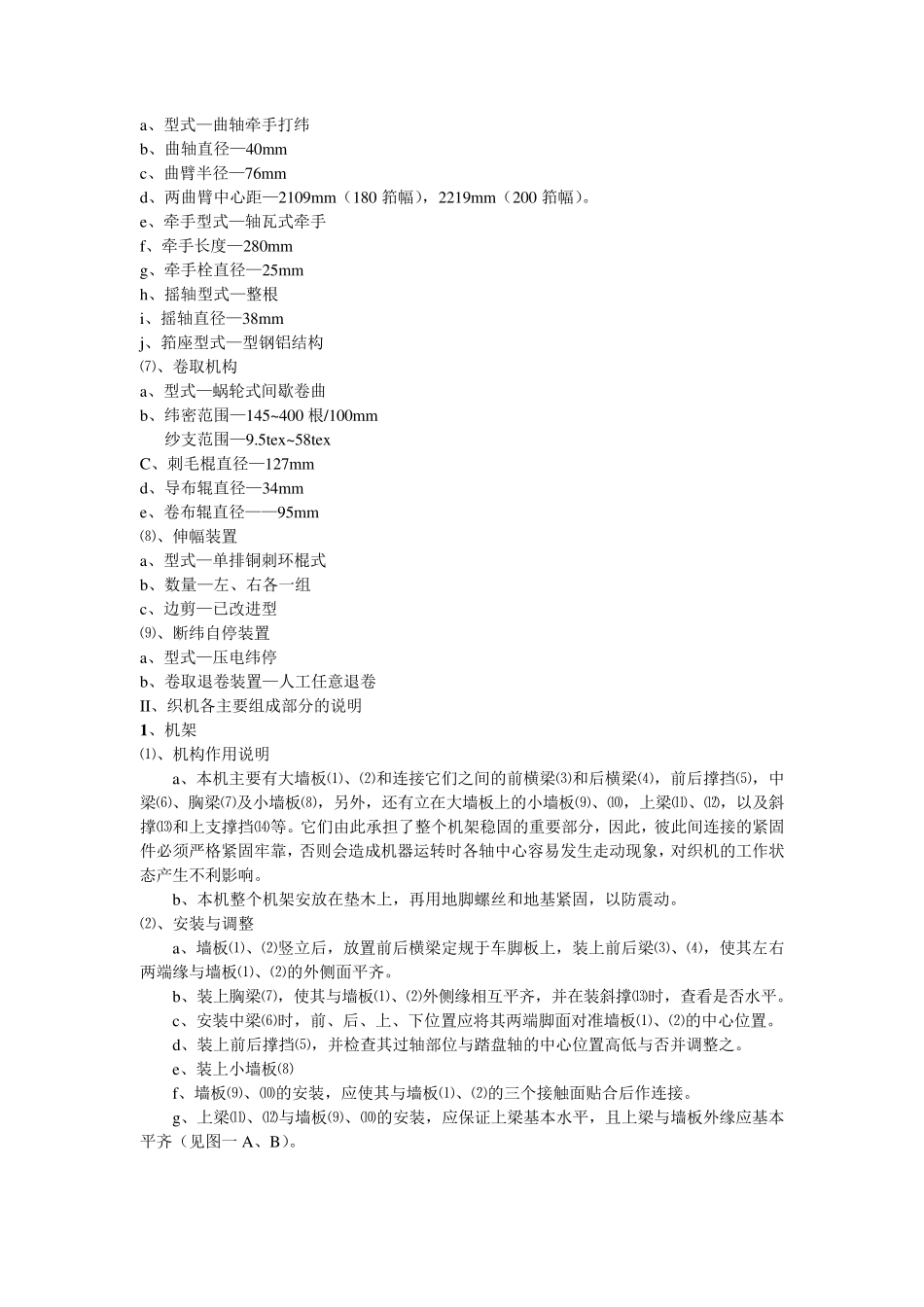

I、产品规格 1、产品用途和适用范围 2、技术特性 3、传动机构 4、主要组成部分及其规格 5、附件 II、织机各主要组成部分说明 1、机架 2、传动机构 3、开口机构 4、引纬机构 5、剪刀机构 6、打纬机构 5、送经机构 6、卷取机构 8、卷布机构 9、卷布机构 10、废边卷取机构 11、断经停车机构 12、纬停机构 13、伸幅装置 14、综框绞边装置 III、机器加油 IV 、技术安全要求 V 、附图 1、传动系统图 2、三角皮带轮 3、综丝、钢筘、停经片 V I、附录 1、剪刀机构 2、废边绞边装置 3、停经架支架 4、停车自动断电 5、提高停经灵敏度 6、边剪复位弹簧 7、剑杆废边机 8、加湿器上水位控制的改进 9、坏停经条检测 10、码布机自动计数 I、产品规格 1、产品用途和适用范围 本机主要适用于织造棉、混纺纱、线等织物，其包含了对各种色纱的小提花织物的织造能力，整机可容纳16 页综框。 2、技术特征（规格参数） ⑴、型式—挠性剑杆引纬，中央交接。 ⑵、手相—左手车 ⑶、穿筘幅度—1600mm~1800mm（180 筘幅），1800mm~2000mm（200 筘幅） ⑷、综框页数—16 页（GT4105B 型多臂装置，刀片数共20 片）。 ⑸、曲轴转速—180~200 转/分 ⑹、胸梁高度—838mm ⑺、纬纱选择—六色选纬 ⑻、织轴盘片直径—Φ600mm ⑼、织轴盘片间距—1860mm（180 筘幅），2060mm（200 筘幅） ⑽、卷布辊满卷直径—300mm ⑾、电动机转速—960 转/ 分 ⑿、电动机功率—1.5KW ⒀、电器开关—电气控制箱 MCC—I 型 ⒁、外形尺寸—宽 4180mm（180 筘幅），4380mm（200 筘幅），深 1857mm，高1640mm（含多臂） ⒂、重量—1600KG（含多臂），（不含电机）。 3、传动机构 ⑴、传动方式—单电动机三角皮带传动 ⑵、操纵方式—单侧电控箱，按钮控制离合器、制动器。 ⑶、离合器方式—电磁离合器 ⑷、制动型式—电磁制动器 ⑸、踏盘轴和曲轴转速比—2∶1 4、主要组成部分及其规格 ⑴、送经机构 a、型式—外侧式自动送经，自动调整经纱张力。 b、织轴轴芯直径—110mm ⑵、断经停车装置 a、型式—电器停经 b、停经片杆列数—6 列 ⑶、开口机构 a、型式—多臂开口，卧式弹簧回综 b、综框数—16 页综框 ⑷、引纬机构 a、型式—挠性剑杆引纬，中央交接 b、传剑轮直径—241.75mm ⑸、选纬机构 a、型式—多臂控制，通过钢丝抽拉选纬 b、选纬色数—6 色 ⑹、打纬机构 a、型式—曲轴牵手打纬 b、...
