74hc595中文资料

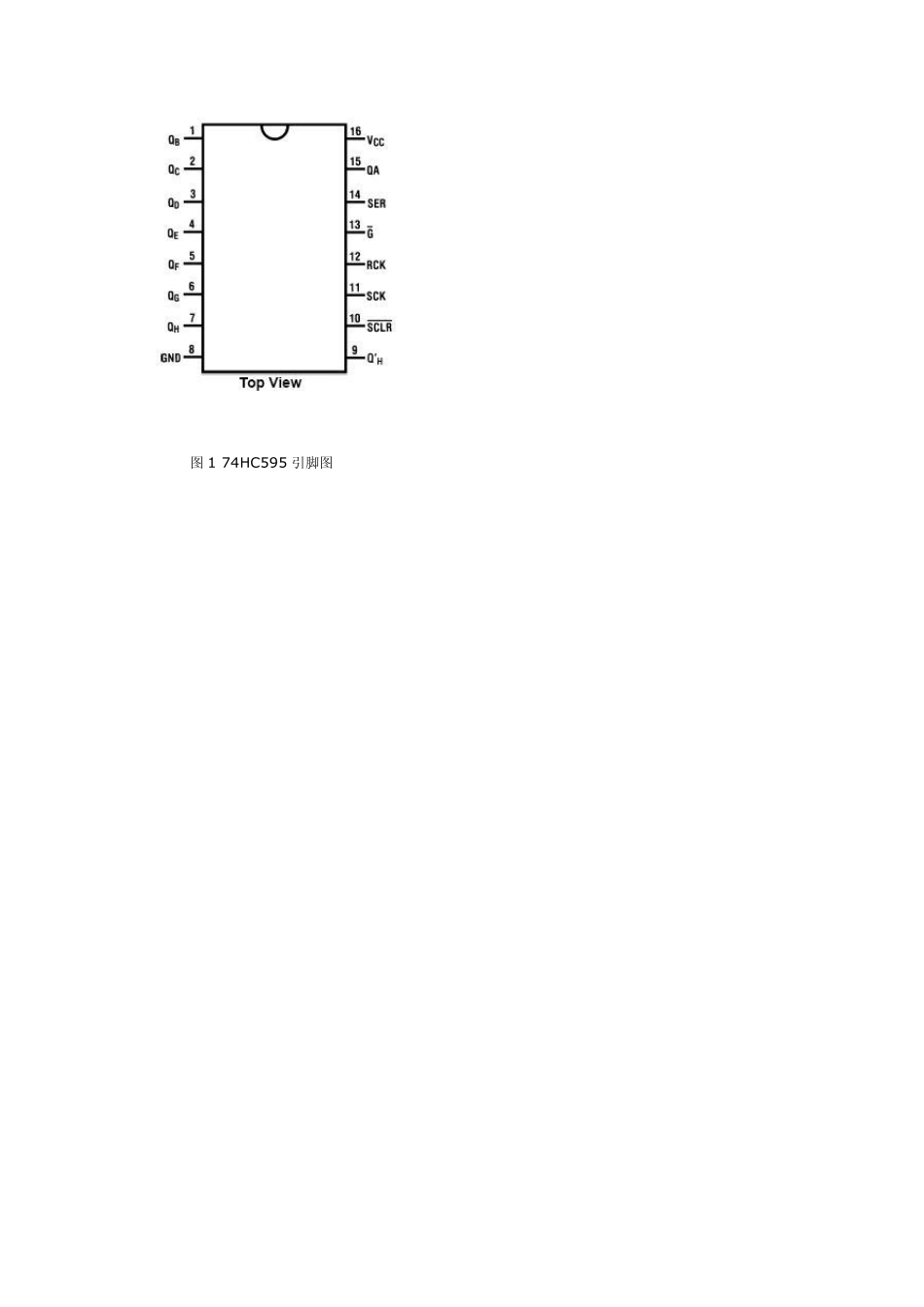

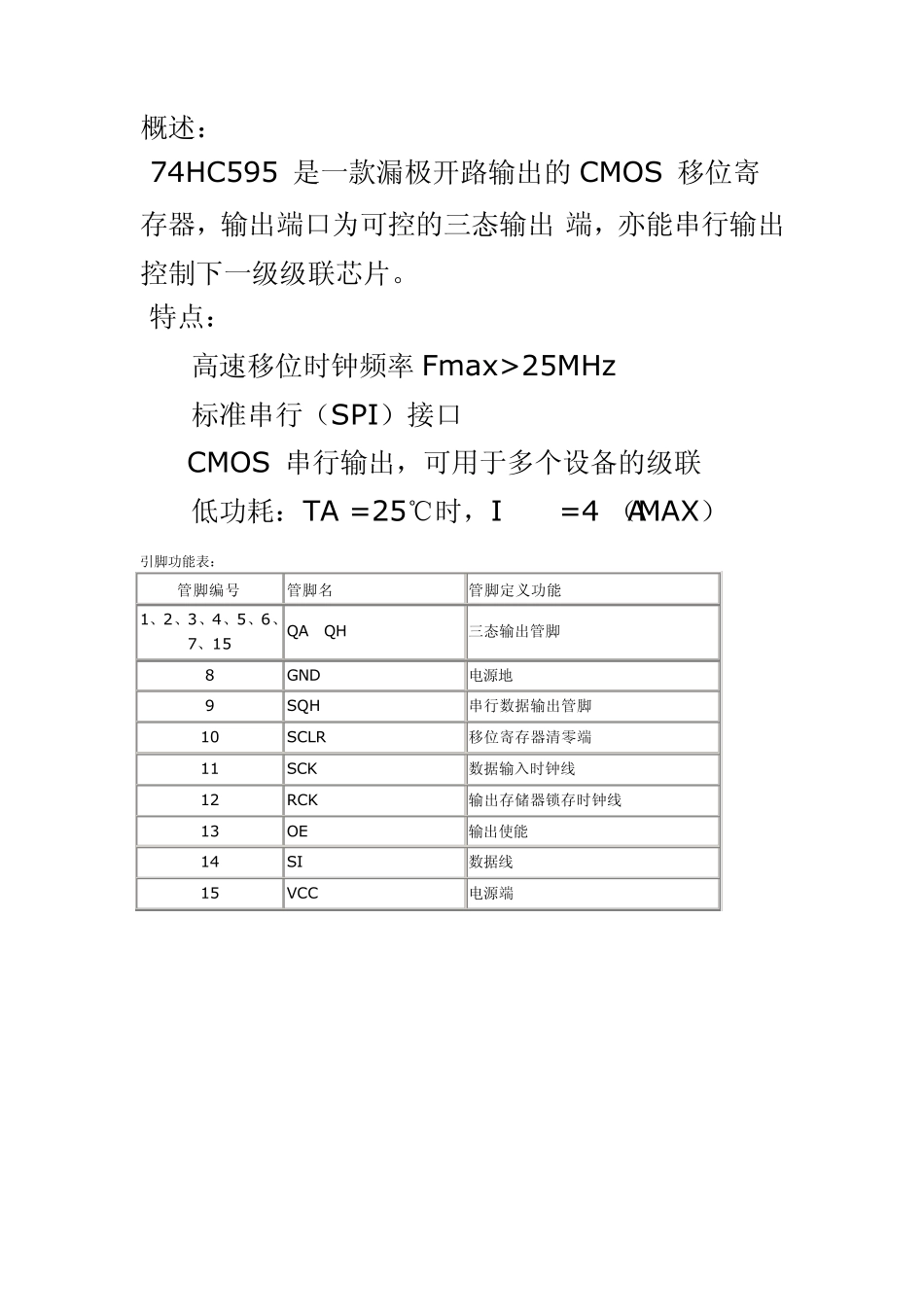

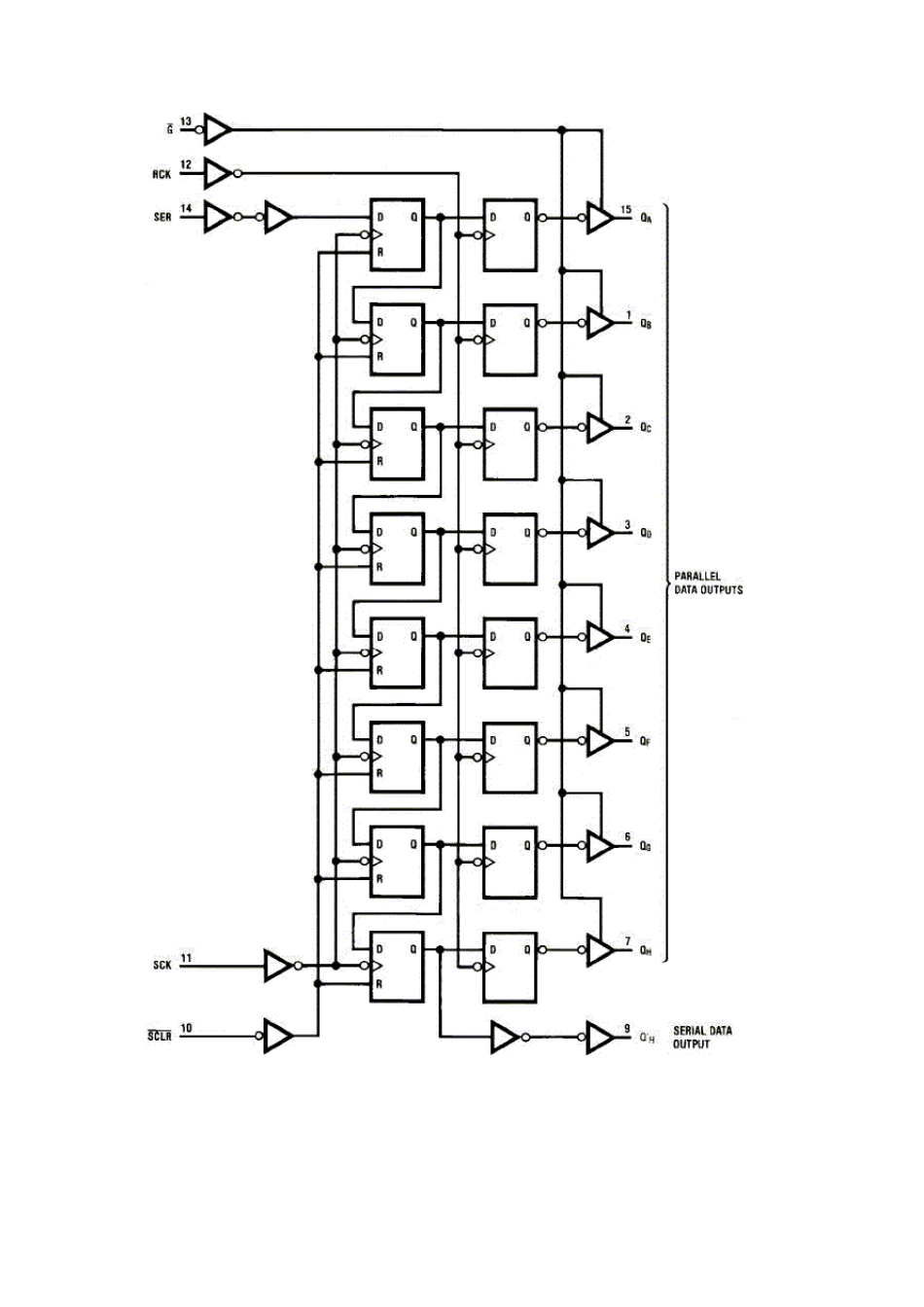

概述： 74HC595 是一款漏极开路输出的CMOS 移位寄存器，输出端口为可控的三态输出 端，亦能串行输出控制下一级级联芯片。 特点： 高速移位时钟频率Fmax>25MHz 标准串行（SPI）接口 CMOS 串行输出，可用于多个设备的级联 低功耗：TA =25℃时，Icc=4μA（MAX） 引脚功能表： 管脚编号 管脚名 管脚定义功能 1、2、3、4、5、6、7、15 QA—QH 三态输出管脚 8 GND 电源地 9 SQH 串行数据输出管脚 10 SCLR 移位寄存器清零端 11 SCK 数据输入时钟线 12 RCK 输出存储器锁存时钟线 13 OE 输出使能 14 SI 数据线 15 VCC 电源端 图 1 74HC595 引脚图 图2 74HC595 逻辑图 真值表： 输入管脚 输出管脚 SI SCK SCLR RCK OE X X X X H QA—QH 输出高阻 X X X X L QA—QH 输出有效值 X X L X X 移位寄存器清零 L 上沿 H X X 移位寄存器存储L H 上沿 H X X 移位寄存器存储H X 下沿 H X X 移位寄存器状态保持 X X X 上沿 X 输出存储器锁存移位寄存器中的状态值 X X X 下沿 X 输出存储器状态保持 Absolute Maximum Ratings 绝对最大额定值 参数 数值 Supply Voltage 电源电压(VCC) −0.5 to +7.0V DC Input Voltage 直流输入电压(VIN) −1.5 to VCC +1.5V DC Output Voltage 直流输出电压(VOUT) −0.5 to VCC +0.5V Clamp Diode Current 钳位二极管电流(IIK, IOK) ± 20mA DC Output Current 直流输出电流，每个引脚（输出） ± 35mA DC VCC or GND Current,per pin (ICC) ± 70mA Storage Temperature Range 储存温度范围(TSTG) −65℃ to +150℃ Power Dissipation 功耗(PD) (Note 3) 600mW S.O. Package only 500mW Lead Temperature (TL) (Soldering 10 seconds) 260℃ Recommended Operating Conditions 建议操作条件 参数 最小 最大 单位 Supply Voltage 电源电压(VCC) 2 6 v DC Input or Output Voltage(VIN, VOUT)输入输出电压 0 VCC V Operating Temperature Range 工作温度范围 (TA) −40 +85 ℃ Input Rise or Fall Times 输入上升或下降时间 (tr,tf) VCC = 2.0V - 1000 ns VCC = 4.5V - 500 ns VCC = 6.0V - 400 ns DC SPECIFICATIONS 直流电气规格 Symbol 符号 Parameter 参数 Conditions 条...
