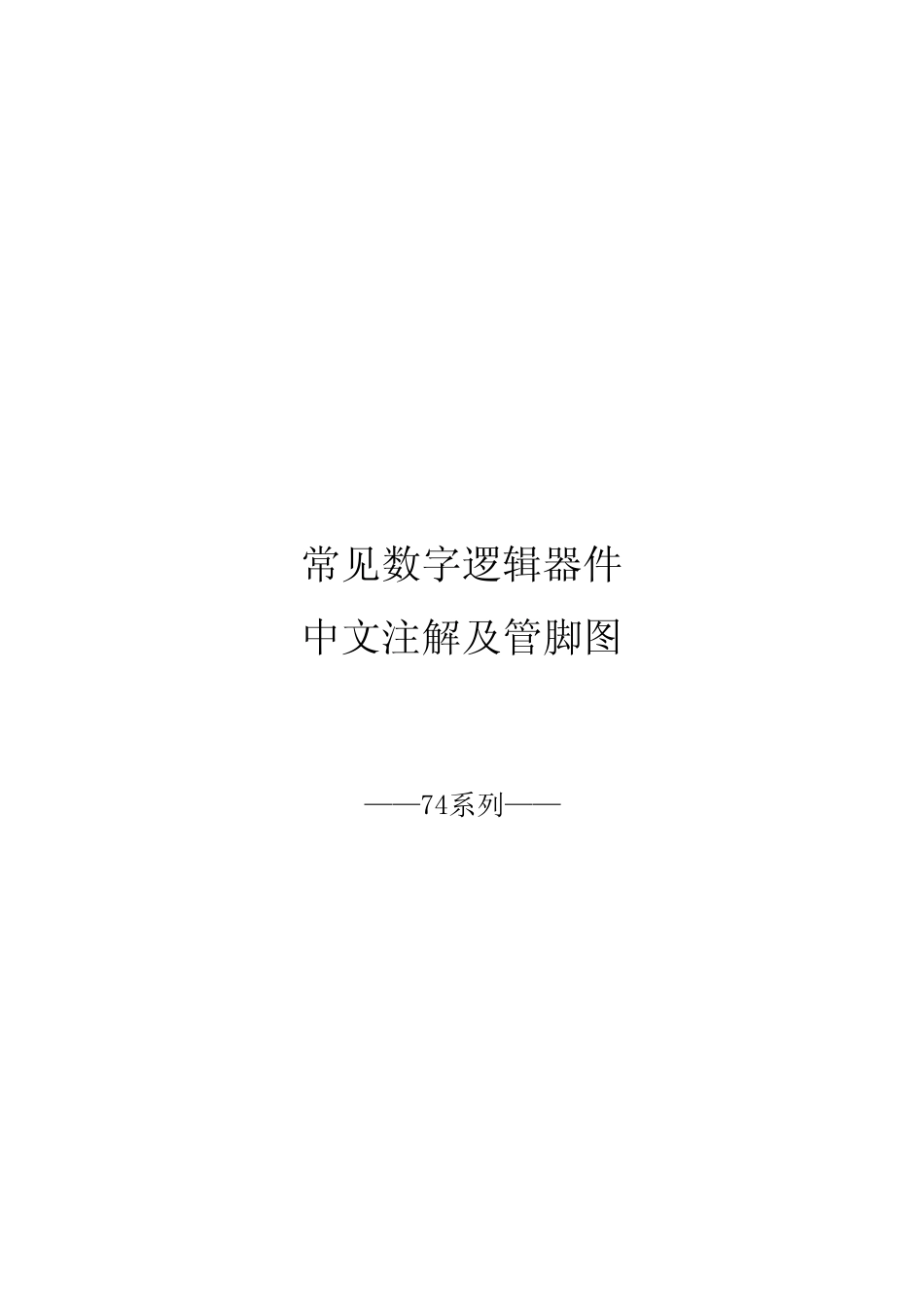

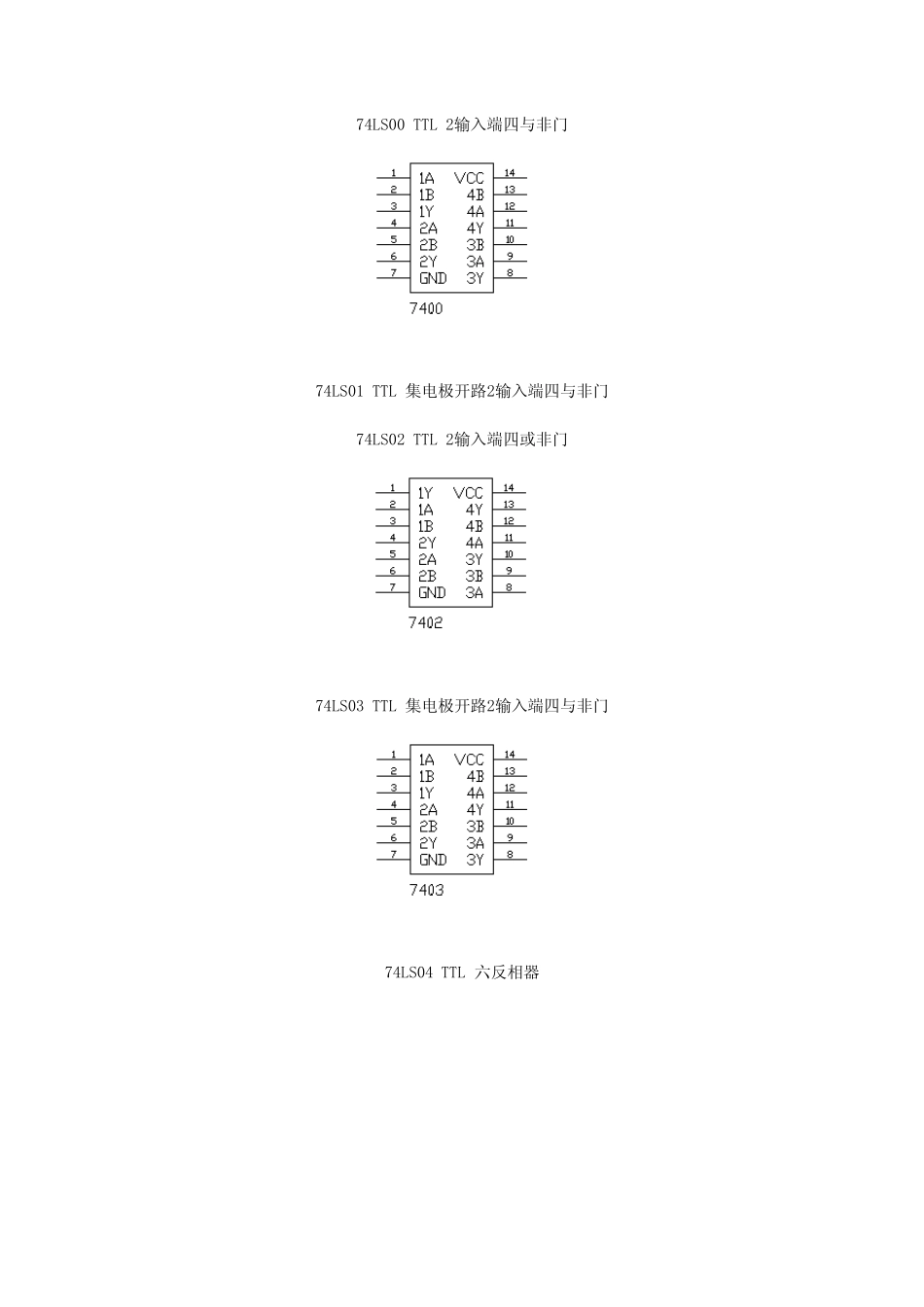

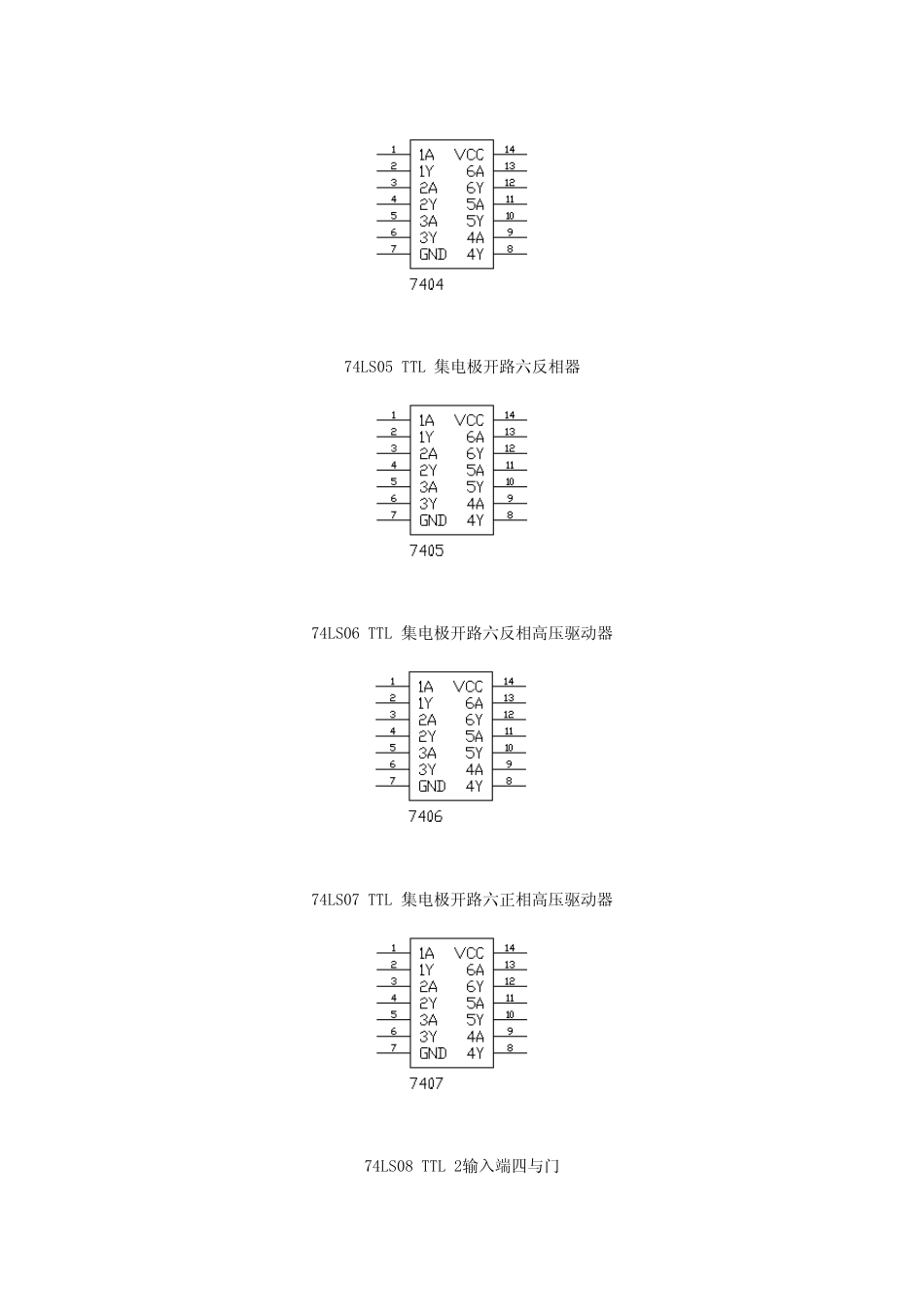

常见数字逻辑器件 中文注解及管脚图 ——74系列—— 74LS00 TTL 2输入端四与非门 74LS01 TTL 集电极开路2输入端四与非门 74LS02 TTL 2输入端四或非门 74LS03 TTL 集电极开路2输入端四与非门 74LS04 TTL 六反相器 74LS05 TTL 集电极开路六反相器 74LS06 TTL 集电极开路六反相高压驱动器 74LS07 TTL 集电极开路六正相高压驱动器 74LS08 TTL 2输入端四与门 74LS09 TTL 集电极开路2输入端四与门 74LS10 TTL 3输入端3与非门 74LS107 TTL 带清除主从双J-K触发器 74LS109 TTL 带预置清除正触发双J-K触发器 74LS11 TTL 3输入端3与门 74LS112 TTL 带预置清除负触发双J-K触发器 74LS12 TTL 开路输出3输入端三与非门 74LS121 TTL 单稳态多谐振荡器 74LS122 TTL 可再触发单稳态多谐振荡器 74LS123 TTL 双可再触发单稳态多谐振荡器 74LS125 TTL 三态输出高有效四总线缓冲门 74LS126 TTL 三态输出低有效四总线缓冲门 74LS13 TTL 4输入端双与非施密特触发器 74LS132 TTL 2输入端四与非施密特触发器 74LS133 TTL 13输入端与非门 74LS136 TTL 四异或门 74LS138 TTL 3-8线译码器/复工器 74LS139 TTL 双2-4线译码器/复工器 74LS14 TTL 六反相施密特触发器 74LS145 TTL BCD—十进制译码/驱动器 74LS15 TTL 开路输出3输入端三与门 74LS150 TTL 16选1数据选择/多路开关 74LS151 TTL 8选1数据选择器 74LS153 TTL 双4选1数据选择器 74LS154 TTL 4线—16线译码器 74LS155 TTL 图腾柱输出译码器/分配器 74LS156 TTL 开路输出译码器/分配器 74LS157 TTL 同相输出四2选1数据选择器 74LS158 TTL 反相输出四2选1数据选择器 74LS16 TTL 开路输出六反相缓冲/驱动器 74LS160 TTL 可预置BCD异步清除计数器 74LS161 TTL 可予制四位二进制异步清除计数器 74LS162 TTL 可预置BCD同步清除计数器 74LS163 TTL 可予制四位二进制同步清除计数器 74LS164 TTL 八位串行入/并行输出移位寄存器 74LS165 TTL 八位并行入/串行输出移位寄存器 74LS166 TTL 八位并入/串出移位寄存器 74LS169 TTL 二进制四位加/减同步计数器 74LS17 TTL 开路输出六同相缓冲/驱动器 74LS170 TTL 开路输出4×4寄存器堆 74LS173 TTL 三态输出四位D型寄存器 74LS174 TTL 带公共时钟和复位六D触发器 74LS175 TTL 带公共时钟和复位四D触发器 74LS180 TTL...
