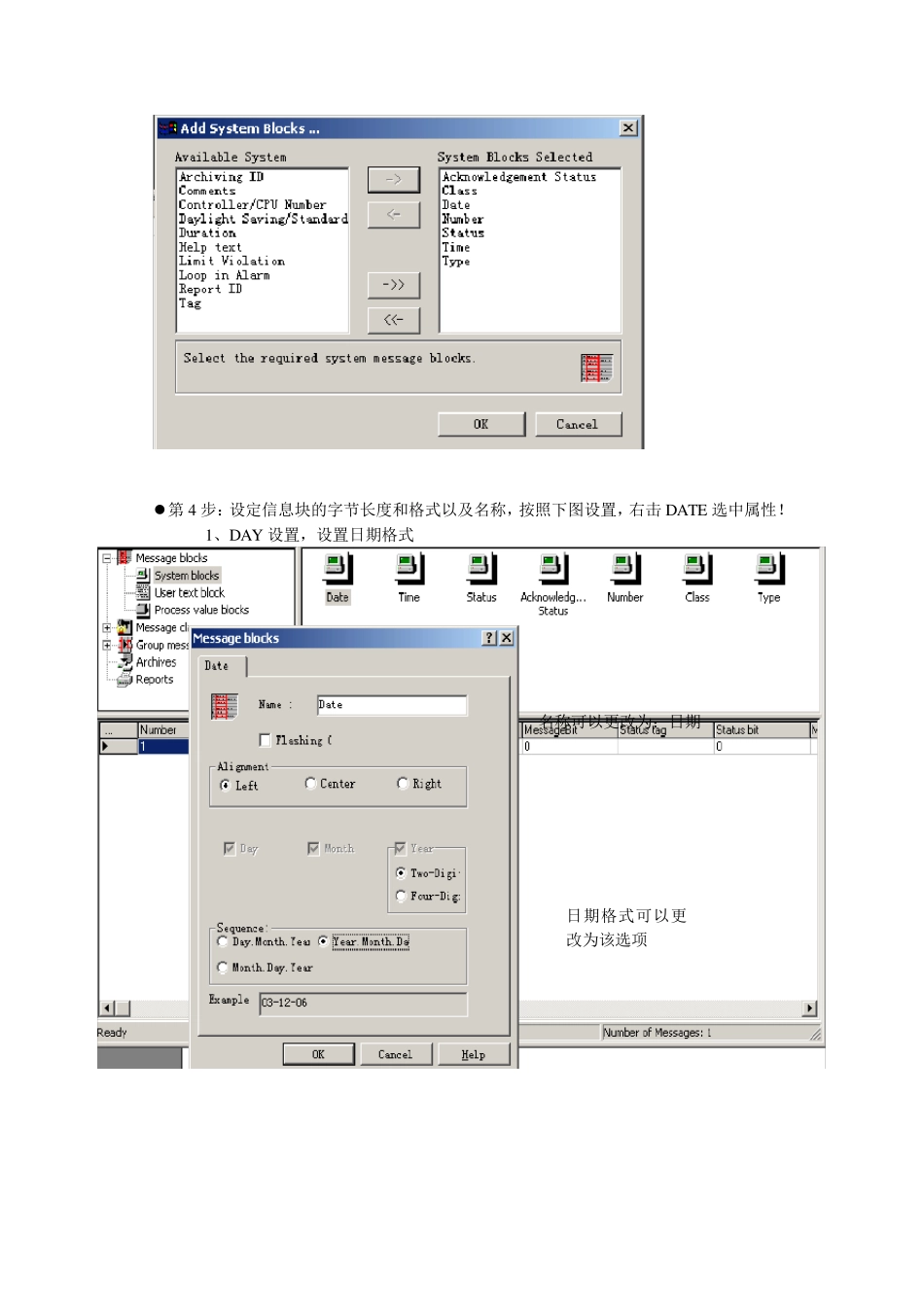

 第七部分：W INCC 软件课程———报警组态 报警组态是将系统的不正常情况进行报警，防止事故发生和减少故障时间！报警包括两个部分，BOOL 量报警和模拟量超限报警！  第1 步：按照下图，打开 ALARM 组态画面  第2 步：报警组态窗口打开，下面是报警组态主页面，一条报警信息包括：报警编号、报警时间、报警类型、报警事件描述等主要内容。 报警信息组成元素，包括时间、信息描述等 报警信息等级，不同等级报警背景色和报警文本也不同！ 设置报警归档参数！  第3 步：添加系统报警信息块。右击SYSTEM BLOCK，选择ADD/REMOVE； 系统弹出下面窗口，将ACKNOWLEDGMENT STATUS 、CLASS、STATUS、TYPE 选中（按住 CTRL 键），点击中间—>键,将其移动到右面框中。 点击OK 键结束添加系统信息块！只有在此添加的系统块，将来才能在信息报警条中出现  第4 步：设定信息块的字节长度和格式以及名称，按照下图设置，右击DATE 选中属性！ 1、DAY 设置，设置日期格式 名称可以更改为：日期 日期格式可以更改为该选项 2、TIME 设置，设置时间格式 3、STATUS 状态设置，设置状态属性 名称更改 时间格式可以更改 更改名称 更改字节长度：4 4、STATUS 状态设置，设置状态 5、NUMBER 报警号设置，设置名称和长度；按照相同办法，设置 CLASS 、TYPE 两个块。 名称更改 长度更改：4 名称更改 长度更改：5  第5 步：设置用户定义的报警块，点中USER TEXT BLOCK，然后选中MESSAGE TEXT，更改该块的名称和长度！  第6 步：设置报警等级和报警类型属性 1、报警等级ERROR 的属性设定！打开属性页的ACKNOWLEDGEMENT 页， 按照下图设定报警灯或报警器。 名称更改 长度更改 点击该按钮关联报警器变量 horn :Q4.3 2、打开属性页的 STATUS TEXTS 页，可将报警文本更改为汉字：+到达。  第 7 步：设置报警是否要归档，按照下图打开设置窗口 1、右击 ARCHIVE 选择 ADD/REMOVE； 2、将短期归档和长期归档的选项选中。 到达 离开 已确认 到达/离开 3、设置短期归档参数。右击 SHORT-TERM ARCHIVE 4、设置长期归档参数。右击 LONG-TERM ARCHIVE ☺ 报警系统设置完成！下面开始输入报警信息条！ 右击SHORT-TERM ARCHIVE 可将短期归档报警信息数量更改：100 根据实际情况，更改长期归档时间  第8 步：实现当水泵运行时，系统将报警：水泵正在运行。选中...
