屋面挑檐扣件式钢管悬挑支撑架方案

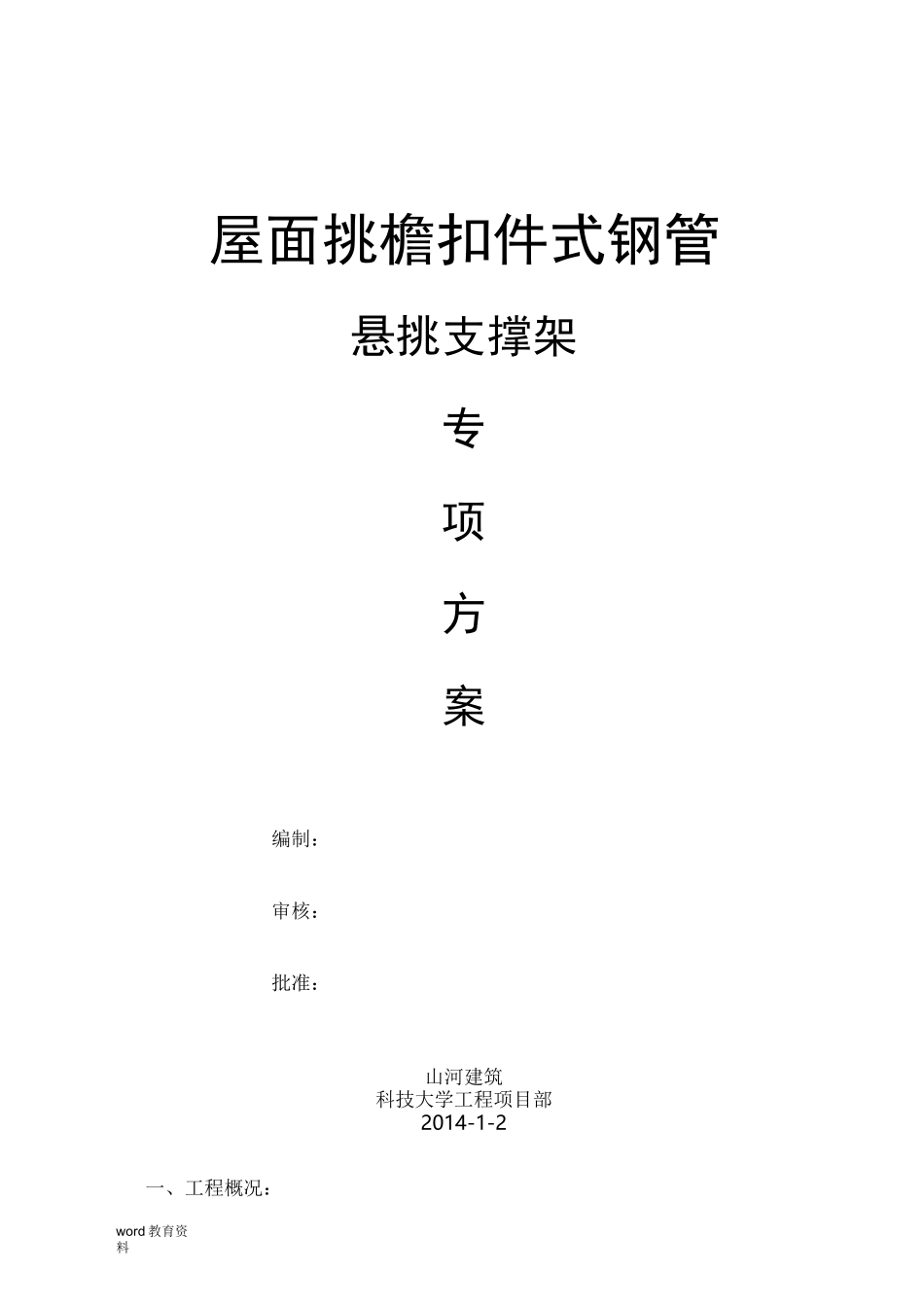

屋面挑檐扣件式钢管悬挑支撑架方案_第1页
1/16

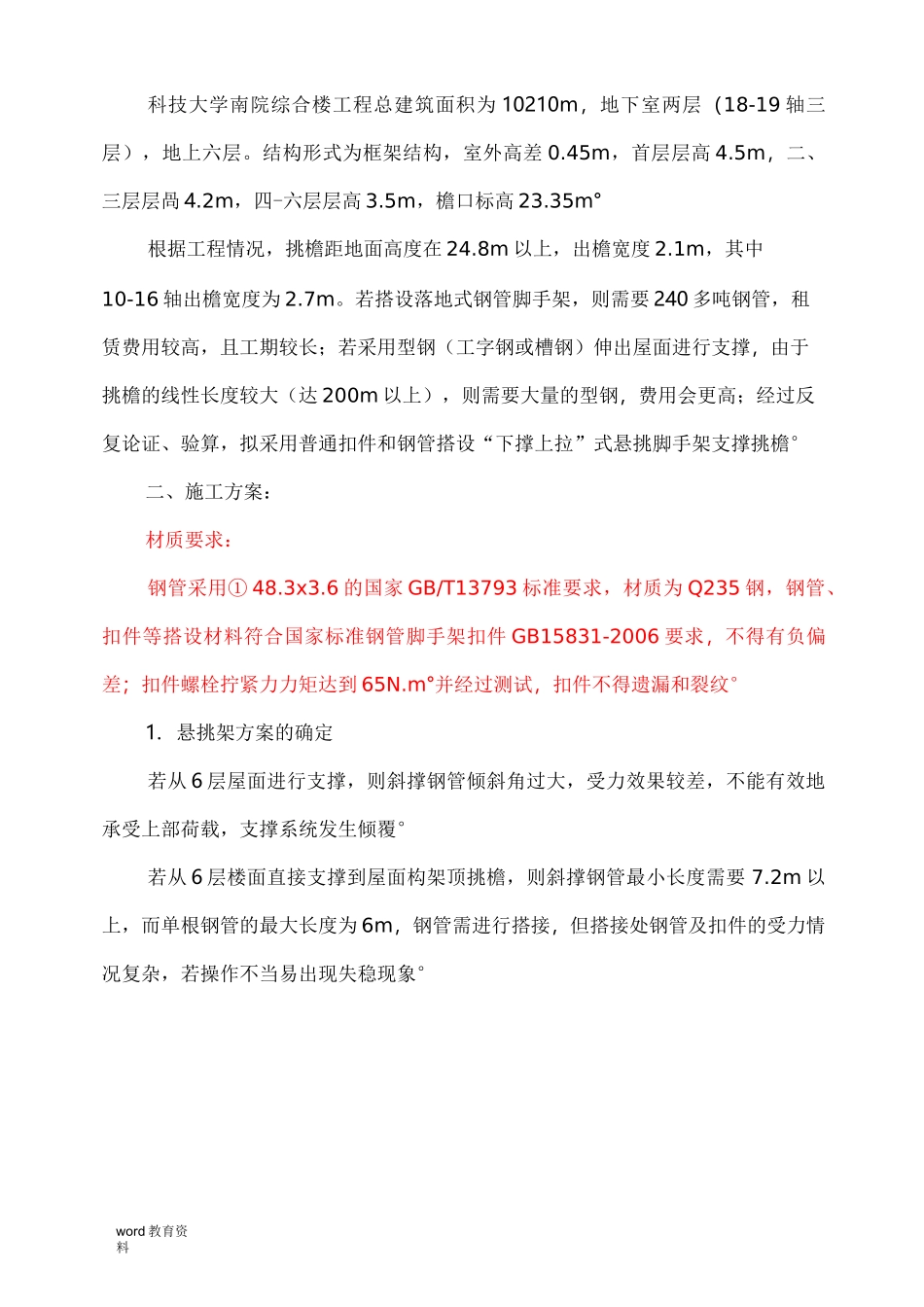

屋面挑檐扣件式钢管悬挑支撑架方案_第2页
2/16

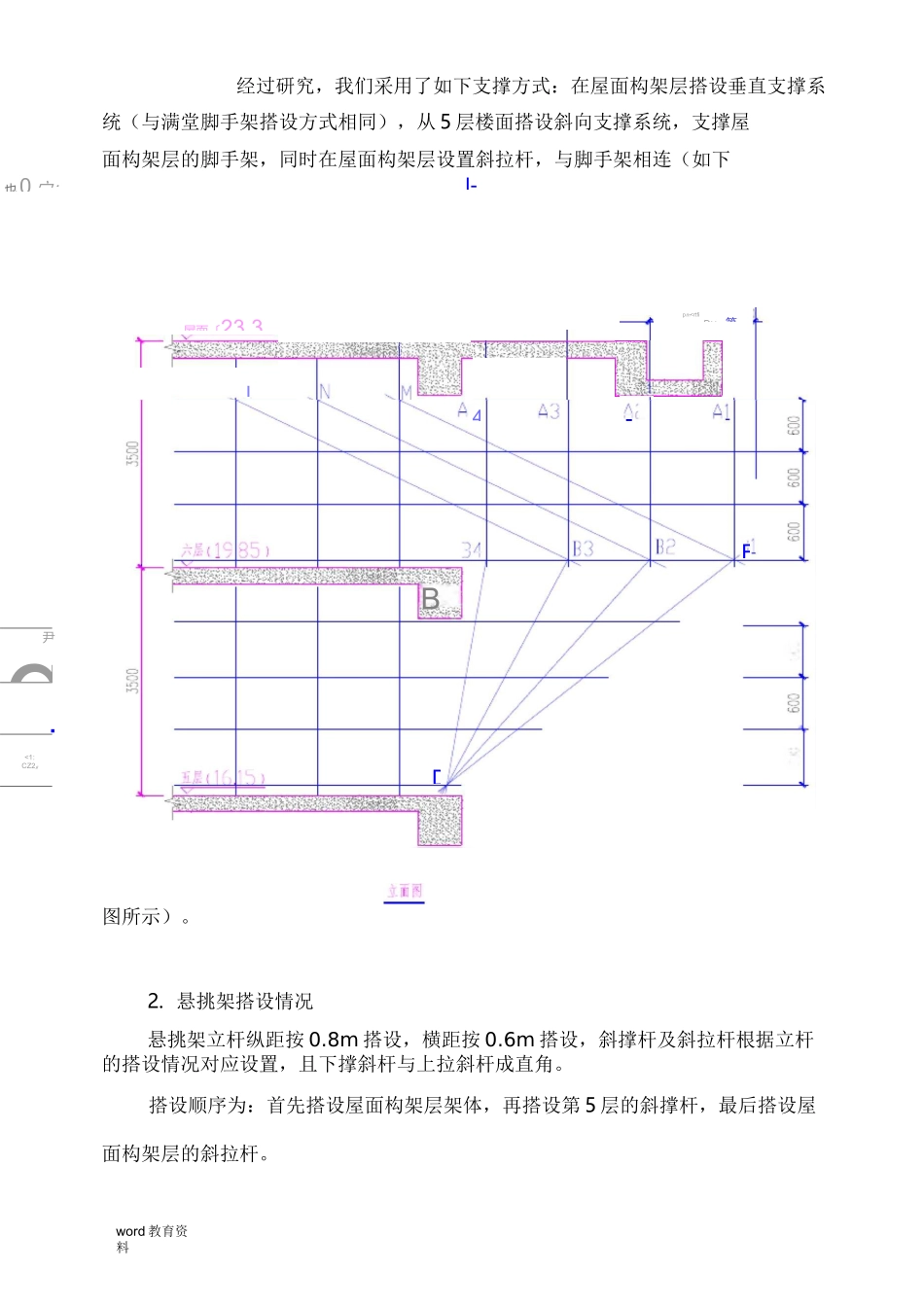

屋面挑檐扣件式钢管悬挑支撑架方案_第3页
3/16
word 教育资料屋面挑檐扣件式钢管悬挑支撑架专项方案编制:审核:批准:山河建筑科技大学工程项目部2014-1-2一、工程概况:word 教育资料科技大学南院综合楼工程总建筑面积为 10210m,地下室两层(18-19 轴三层),地上六层。结构形式为框架结构,室外高差 0.45m,首层层高 4.5m,二、三层层咼 4.2m,四-六层层高 3.5m,檐口标高 23.35m°根据工程情况,挑檐距地面高度在 24.8m 以上,出檐宽度 2.1m,其中10-16 轴出檐宽度为 2.7m。若搭设落地式钢管脚手架,则需要 240 多吨钢管,租赁费用较高,且工期较长;若采用型钢(工字钢或槽钢)伸出屋面进行支撑,由于挑檐的线性长度较大(达 200m 以上),则需要大量的型钢,费用会更高;经过反复论证、验算,拟采用普通扣件和钢管搭设“下撑上拉”式悬挑脚手架支撑挑檐°二、施工方案:材质要求:钢管采用① 48.3x3.6 的国家 GB/T13793 标准要求,材质为 Q235 钢,钢管、扣件等搭设材料符合国家标准钢管脚手架扣件 GB15831-2006 要求,不得有负偏差;扣件螺栓拧紧力力矩达到 65N.m°并经过测试,扣件不得遗漏和裂纹°1. 悬挑架方案的确定若从 6 层屋面进行支撑,则斜撑钢管倾斜角过大,受力效果较差,不能有效地承受上部荷载,支撑系统发生倾覆°若从 6 层楼面直接支撑到屋面构架顶挑檐,则斜撑钢管最小长度需要 7.2m 以上,而单根钢管的最大长度为 6m,钢管需进行搭接,但搭接处钢管及扣件的受力情况复杂,若操作不当易出现失稳现象°word 教育资料尹g■<1:CZ2g经过研究,我们采用了如下支撑方式:在屋面构架层搭设垂直支撑系统(与满堂脚手架搭设方式相同),从 5 层楼面搭设斜向支撑系统,支撑屋面构架层的脚手架,同时在屋面构架层设置斜拉杆,与脚手架相连(如下图所示)。2. 悬挑架搭设情况悬挑架立杆纵距按 0.8m 搭设,横距按 0.6m 搭设,斜撑杆及斜拉杆根据立杆的搭设情况对应设置,且下撑斜杆与上拉斜杆成直角。搭设顺序为:首先搭设屋面构架层架体,再搭设第 5 层的斜撑杆,最后搭设屋面构架层的斜拉杆。lpfln
