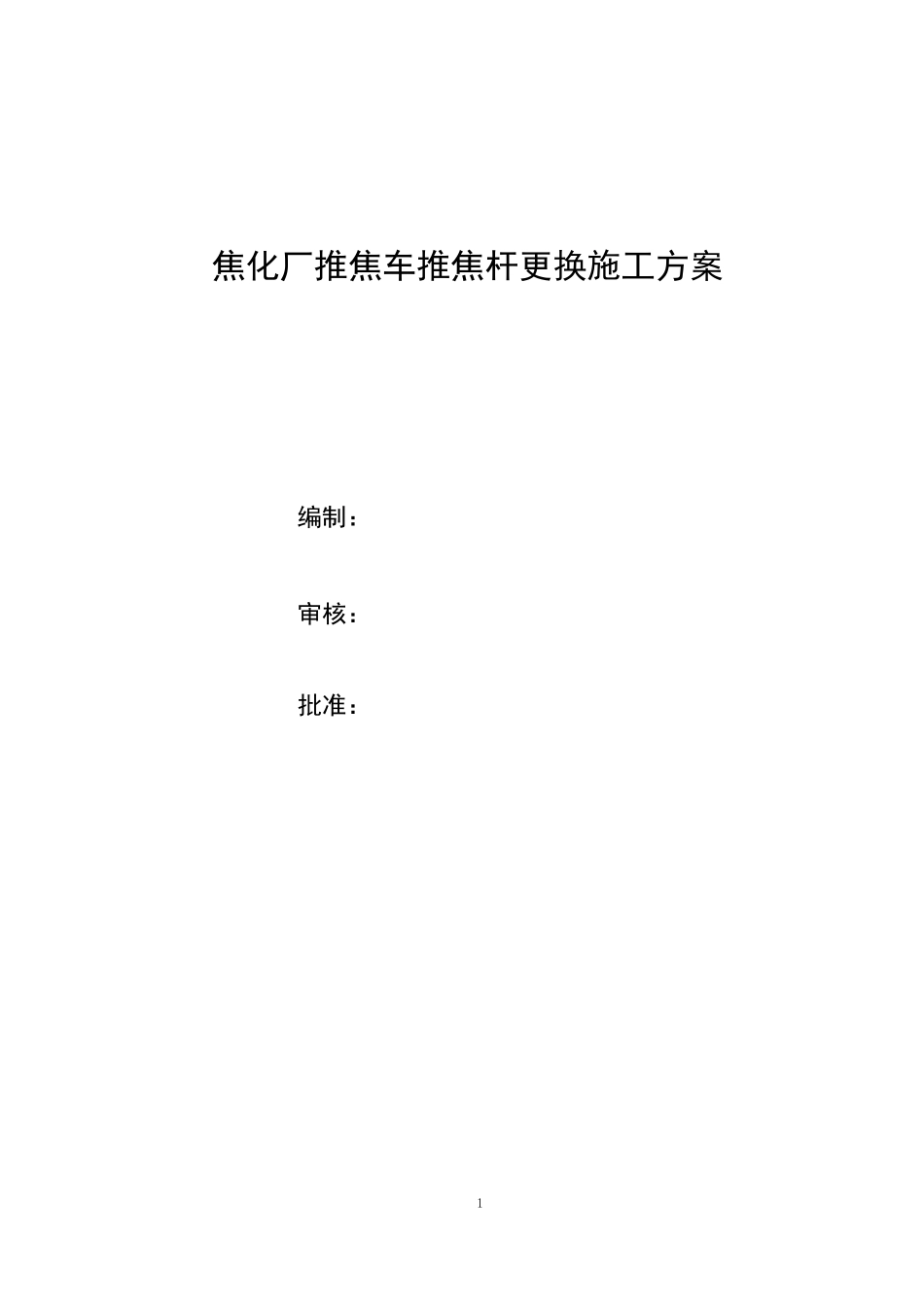

焦化厂推焦车推焦杆更换方案

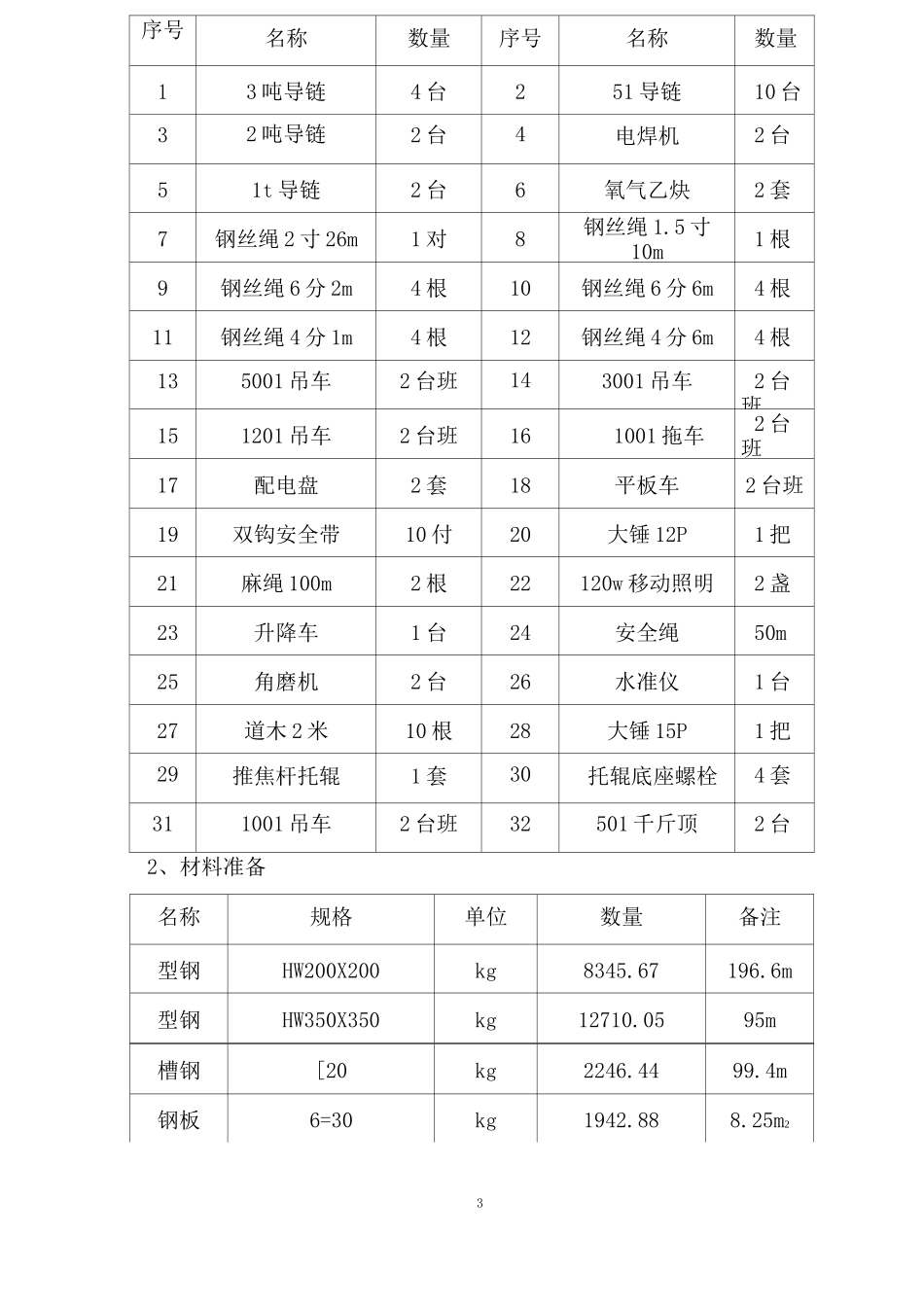

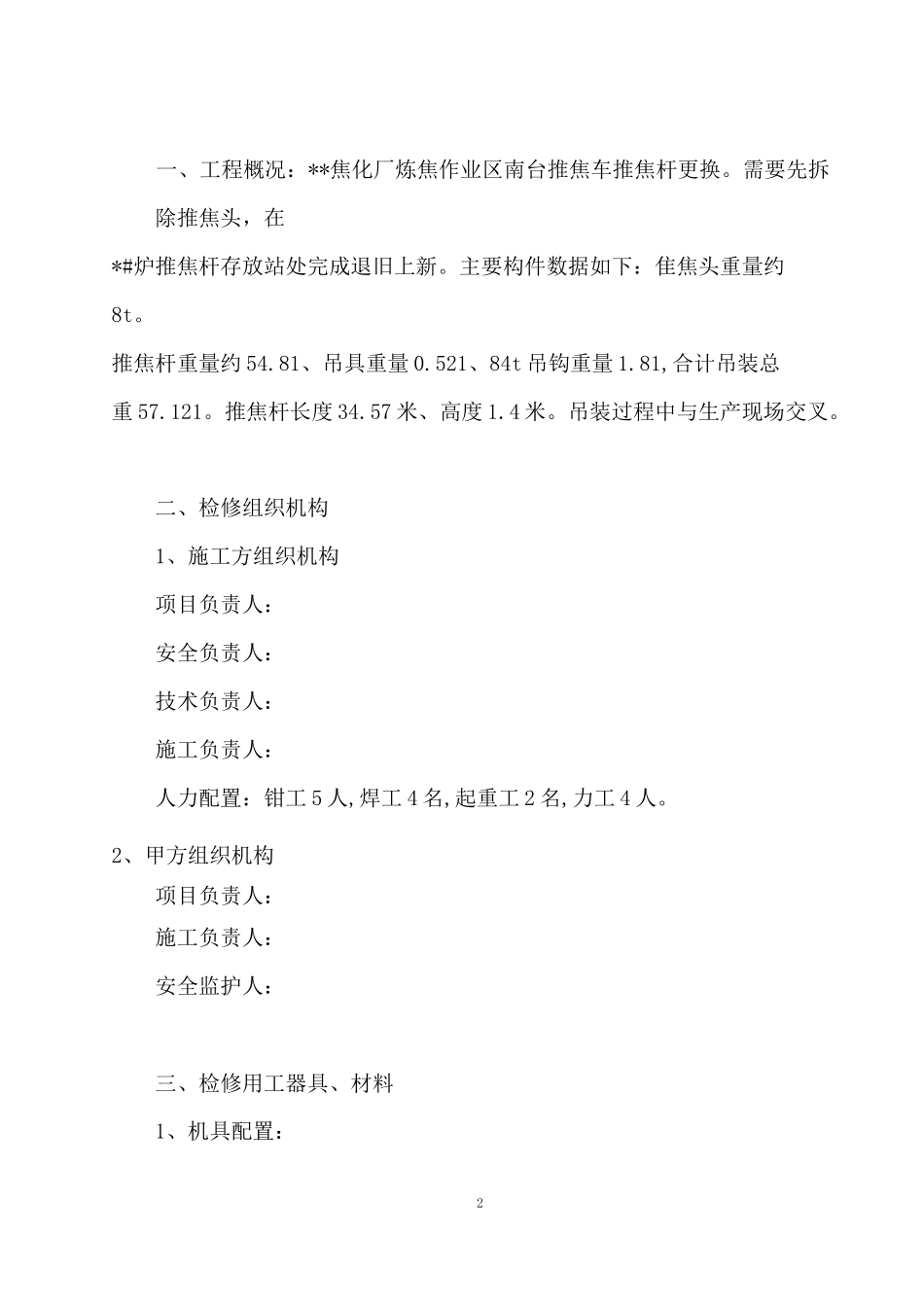

1焦化厂推焦车推焦杆更换施工方案编制：审核：批准：2一、工程概况：**焦化厂炼焦作业区南台推焦车推焦杆更换。需要先拆除推焦头，在*#炉推焦杆存放站处完成退旧上新。主要构件数据如下：隹焦头重量约8t。推焦杆重量约 54.81、吊具重量 0.521、84t 吊钩重量 1.81,合计吊装总重 57.121。推焦杆长度 34.57 米、高度 1.4 米。吊装过程中与生产现场交叉。二、检修组织机构1、施工方组织机构项目负责人：安全负责人：技术负责人：施工负责人：人力配置：钳工 5 人,焊工 4 名,起重工 2 名,力工 4 人。2、甲方组织机构项目负责人：施工负责人：安全监护人：三、检修用工器具、材料1、机具配置：3序号名称数量序号名称数量13 吨导链4 台251 导链10 台32 吨导链2 台4电焊机2 台51t 导链2 台6氧气乙炔2 套7钢丝绳 2 寸 26m1 对8钢丝绳 1.5 寸10m1 根9钢丝绳 6 分 2m4 根10钢丝绳 6 分 6m4 根11钢丝绳 4 分 1m4 根12钢丝绳 4 分 6m4 根135001 吊车2 台班143001 吊车2 台班151201 吊车2 台班161001 拖车2 台班17配电盘2 套18平板车2 台班19双钩安全带10 付20大锤 12P1 把21麻绳 100m2 根22120w 移动照明2 盏23升降车1 台24安全绳50m25角磨机2 台26水准仪1 台27道木 2 米10 根28大锤 15P1 把29推焦杆托辊1 套30托辊底座螺栓4 套311001 吊车2 台班32501 千斤顶2 台2、材料准备名称规格单位数量备注型钢HW200X200kg8345.67196.6m型钢HW350X350kg12710.0595m槽钢[20kg2246.4499.4m钢板6=30kg1942.888.25m24钢板6=20Kg8501.251.6m2四、施工步骤1、施工前准备工作1）手续办理：人员备案、单措、方案、检修确认书、动火票、占道手续；（负责人：）2）所有检修人员安全技术交底；（负责人：）3）推焦杆存放站托辊检修加油润滑、测量标高，要求标高与推焦车上推焦杆托辊标高相差小于 5mm，且转动灵活无卡阻。（负责人：）复核推焦杆备件直线度，检查推焦杆及附件完好情况，推焦杆吊到拖车上时打磨下部工作面（现场确认需要打磨区域是否在拖车空档处）。（负责人：）4）倒运推焦杆备件至 7#炉门站对面焦炉东路栏杆与阻止墙中间。具体步骤如下：（1）备件拉运需使用专用拖车，制作专用托架，300 吨汽车吊配合装车及卸车，钢丝绳使用方案选定的钢丝绳，推焦杆装车后两侧各使用 3 台 5t导链固定，封车使用 7 分钢丝绳，同时用 200 槽钢两侧对称支撑各固定 4 处。（关键控制点...
