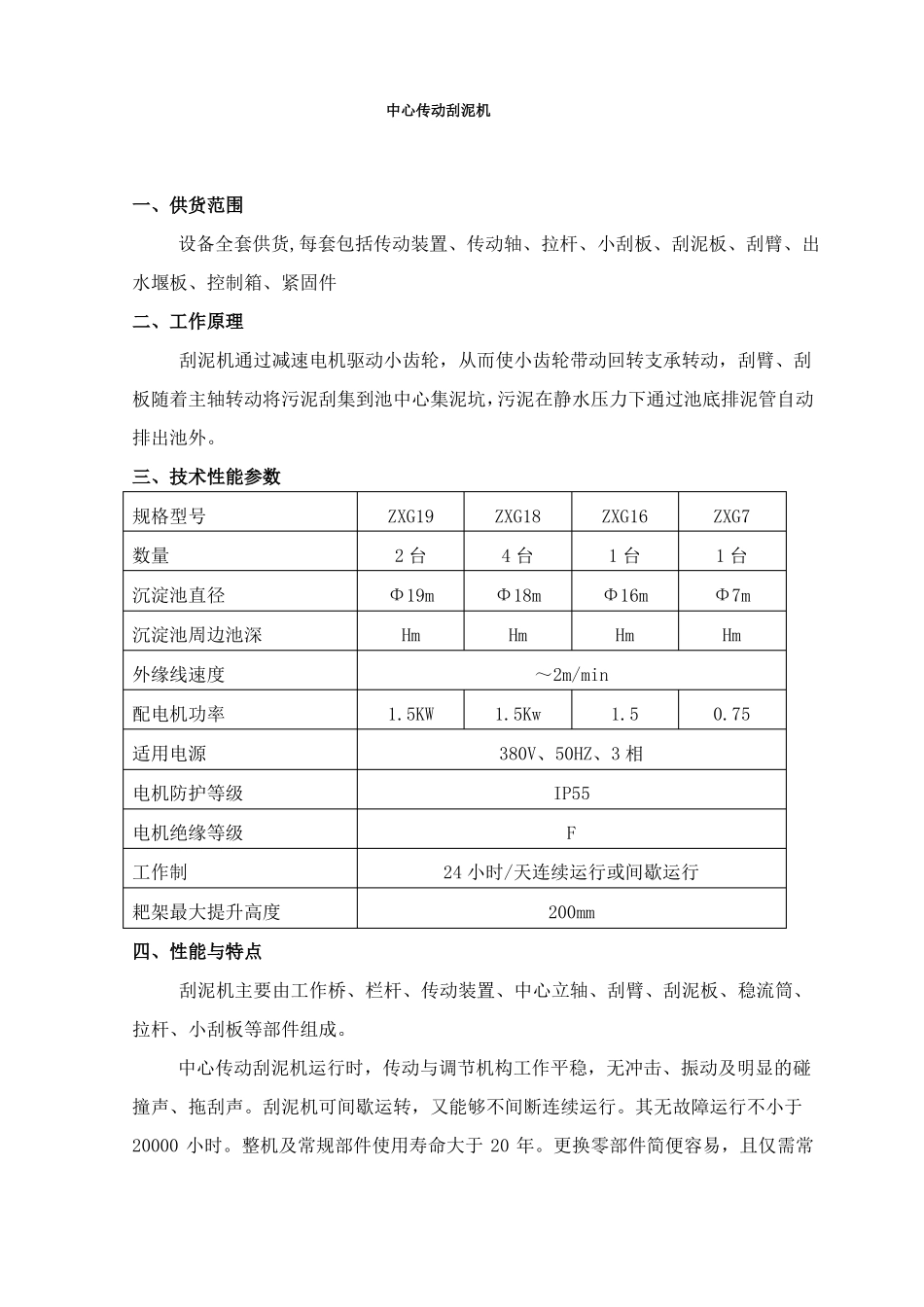

中心传动刮泥机一、供货范围设备全套供货,每套包括传动装置、传动轴、拉杆、小刮板、刮泥板、刮臂、出水堰板、控制箱、紧固件二、工作原理刮泥机通过减速电机驱动小齿轮，从而使小齿轮带动回转支承转动，刮臂、刮板随着主轴转动将污泥刮集到池中心集泥坑，污泥在静水压力下通过池底排泥管自动排出池外。三、技术性能参数规格型号数量沉淀池直径沉淀池周边池深外缘线速度配电机功率适用电源电机防护等级电机绝缘等级工作制耙架最大提升高度四、性能与特点刮泥机主要由工作桥、栏杆、传动装置、中心立轴、刮臂、刮泥板、稳流筒、拉杆、小刮板等部件组成。中心传动刮泥机运行时，传动与调节机构工作平稳，无冲击、振动及明显的碰撞声、拖刮声。刮泥机可间歇运转，又能够不间断连续运行。其无故障运行不小于20000 小时。整机及常规部件使用寿命大于 20 年。更换零部件简便容易，且仅需常1.5KWZXG192 台Φ19mHmZXG184 台Φ18mHmZXG161 台Φ16mHmZXG71 台Φ7mHm～2m/min1.5Kw1.50.75380V、50HZ、3 相IP55F24 小时/天连续运行或间歇运行200mm规机电工具，无需任何特殊工具。⑴工作桥工作桥采用工字钢及数根角钢拼装组焊而成，上面铺设花纹走道板，并在两侧设置栏杆，拼装在工装平台上组装。焊接标准按照 JB/ZQ4000.3-86《焊接件通用技术条件》。工作桥最大允许挠度为 1/800，每平方米承受负荷大于 250kg 的活动载荷。工作桥的设计制造牢固，外形美观。⑵驱动装置中心传动刮泥机的驱动装置安装在工作桥中央，运行平稳、无异常声响，所有传动部件均在良好的润滑条件下工作。中心驱动装置由立式减速机通过齿轮带动回转支承旋转，该产品为吊车支承，可以承受轴向、径向力及倾覆力矩的作用，使用寿命长。装置中设有安全销作过扭矩保护装置，润滑管路引至工作桥面上，方便加润滑油。中心传动装置采用焊接箱体。驱动电机为异步感应电机，电压：380V，频率：50Hz，防护等级：IP55。⑶中心主轴：具有足够的强度和刚度，耐腐蚀。其下端采用水下轴承支承。⑷刮泥板：材质为优质碳钢，其下端采用可调橡胶板（橡胶板材质为夹布橡胶）。刮泥板安装后可与池底坡度相吻合，刮板侧面距池壁 0.3 米，分段刮板沿直径方向 45 度排列，其运行轨迹可彼此重叠，重叠量为 150～250mm。⑸刮臂：采用对称桁架结构，借助斜拉杆支撑。刮臂具有足够的抗扭强度和刚度，以承受刮泥的载荷。⑹小刮板：直接连在中心立轴上，可有效刮除中心泥斗的积泥。⑺出水堰板沉淀池出...
