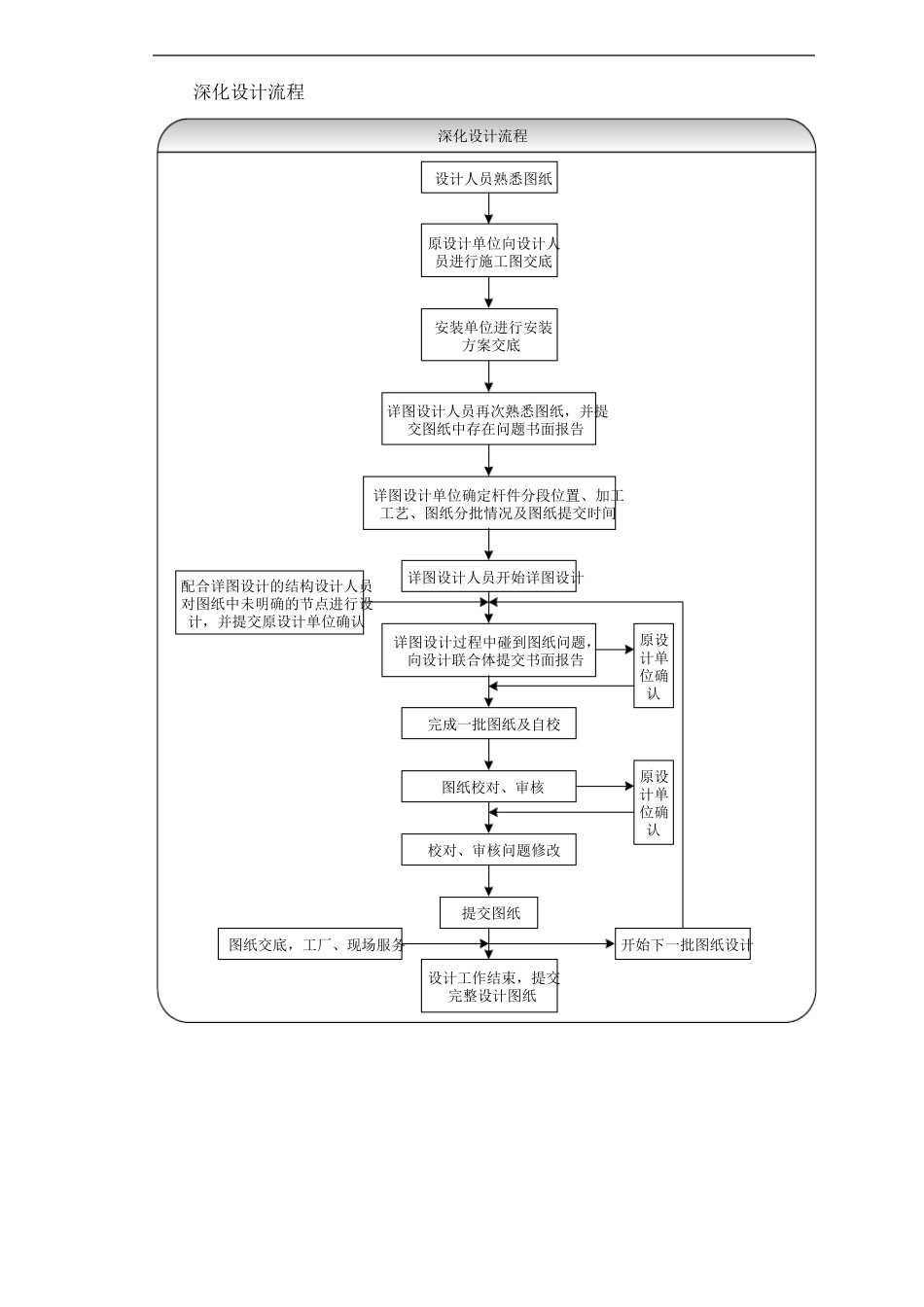

钢结构深化设计方案1.1.1 钢结构深化设计深化设计概况及总体思路本工程深化设计部分将根据业主提供的招标文件、答疑补充文件、技术要求及图纸为依据，结合制作单位工厂制作条件、运输条件，考虑现场拼装、安装方案及土建条件，同时针对本工程所作的计算、分析结果基础上进行编制，本工程深化设计作为指导本工程的工厂加工制作和现场拼装、安装的施工详图。深化设计概况本工程结构体可能系为钢结构和钢筋混凝土的复合结构体系。钢结构部分主要为 H 型钢梁、型钢柱、钢梁间隅撑、柱间钢支撑、钢桁架、钢网架和压型钢板等。钢柱主要截面形式为工字型、圆型和十字型。钢结构耐火极限为 1~3 小时。深化设计总体思路深化设计遵循的原则我公司将以原施工设计图纸和技术要求为依据，负责完成钢结构的深化设计，并完成钢结构加工详图的编制。我公司将根据设计文件、钢结构加工详图、吊装施工要求，并结合制作厂的条件，编制制作工艺书包括：制作工艺流程图、每个零部件的加工工艺及涂装方案。加工详图及制作工艺书在开工前经详图设计单位设计人、复核人及审核人签名盖章，报原设计单位审核同意，招标人盖章确认后才开始正式实施。原设计单位仅就深化设计未改变原设计意图和设计原则进行确认，投标单位对深化设计的构件尺寸和现场安装定位等设计结果负责。深化设计流程深化设计流程设计人员熟悉图纸原设计单位向设计人员进行施工图交底安装单位进行安装方案交底详图设计人员再次熟悉图纸，并提交图纸中存在问题书面报告详图设计单位确定杆件分段位置、加工工艺、图纸分批情况及图纸提交时间配合详图设计的结构设计人员对图纸中未明确的节点进行设计，并提交原设计单位确认详图设计人员开始详图设计详图设计过程中碰到图纸问题，向设计联合体提交书面报告原设计单位确认完成一批图纸及自校图纸校对、审核原设计单位确认校对、审核问题修改提交图纸图纸交底，工厂、现场服务设计工作结束，提交完整设计图纸开始下一批图纸设计深化设计软件结合我们以往的深化工程设计经验，对于本次钢结构项目的深化设计，主要采用芬兰 Tekla 公司的软件 Xsteel10.1 进行各楼层钢结构的详图设计；采用 CAD绘图软件进行主桁架及典型节点的详图设计。（1）Xsteel 深化设计软件我公司为泰科拉软件公司的授权使用商，软件具体功能如下：Xsteel10.1 程序设有适合欧美标准和中国标准的钢结构设计环境，所有的型材规格、节点形式都是按钢结构设计规范要求来设置，所以建模...
