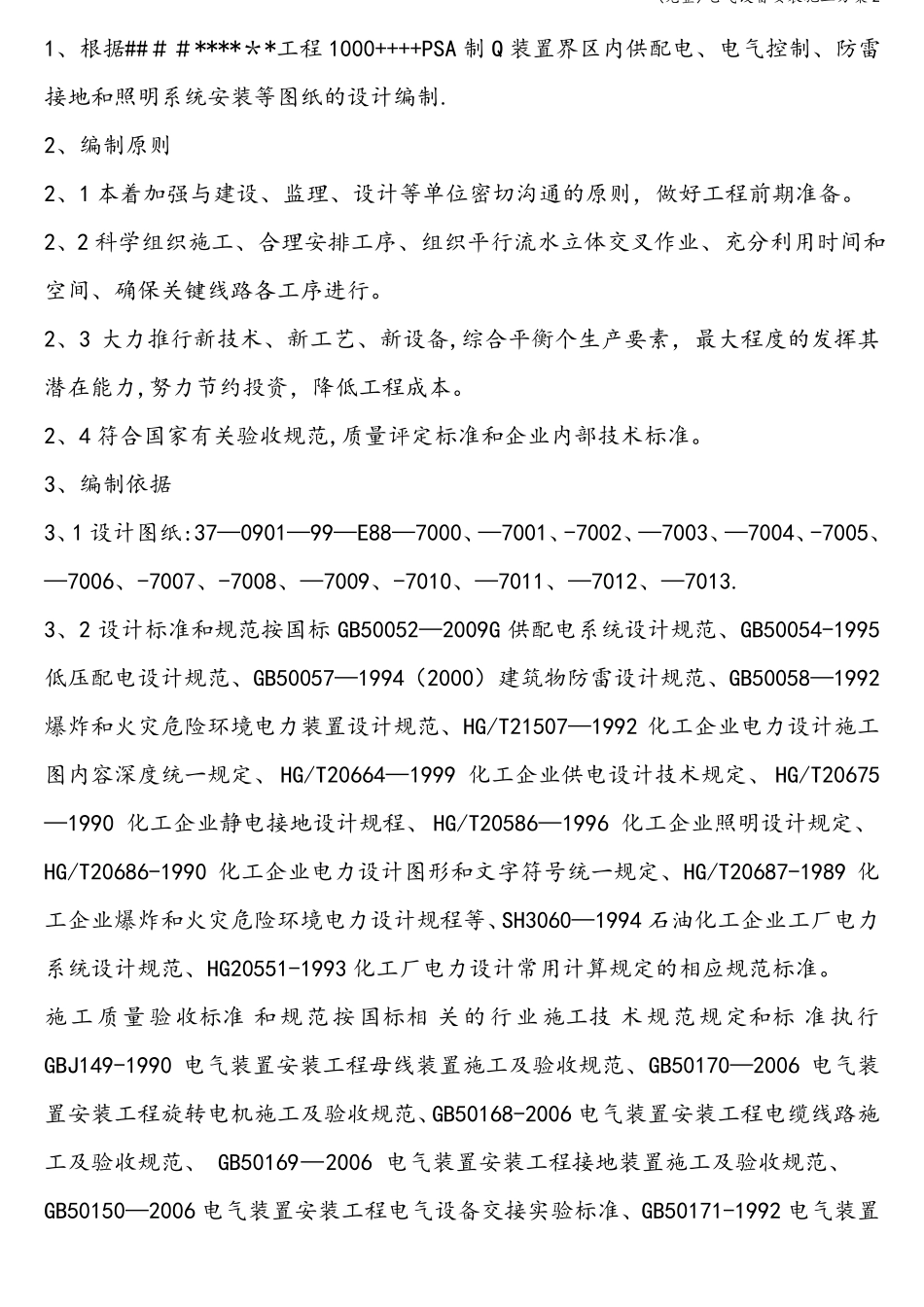

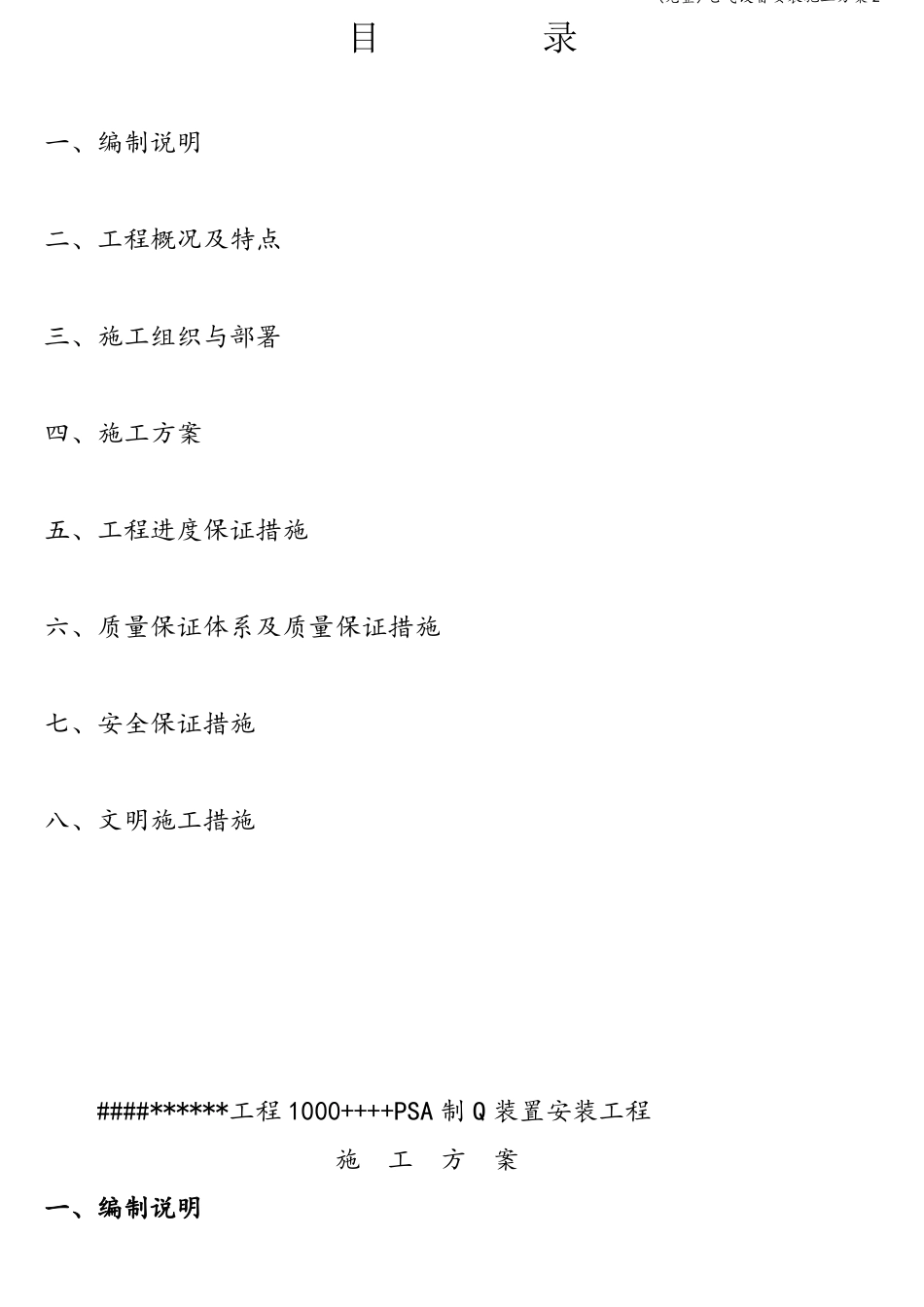

(完整)电气设备安装施工方案 2目录一、编制说明二、工程概况及特点三、施工组织与部署四、施工方案五、工程进度保证措施六、质量保证体系及质量保证措施七、安全保证措施八、文明施工措施####******工程 1000++++PSA 制 Q 装置安装工程施工方案一、编制说明(完整)电气设备安装施工方案 21、根据##＃＃****＊*工程 1000++++PSA 制 Q 装置界区内供配电、电气控制、防雷接地和照明系统安装等图纸的设计编制.2、编制原则2、1 本着加强与建设、监理、设计等单位密切沟通的原则，做好工程前期准备。2、2 科学组织施工、合理安排工序、组织平行流水立体交叉作业、充分利用时间和空间、确保关键线路各工序进行。2、3 大力推行新技术、新工艺、新设备,综合平衡个生产要素，最大程度的发挥其潜在能力,努力节约投资，降低工程成本。2、4 符合国家有关验收规范,质量评定标准和企业内部技术标准。3、编制依据3、1 设计图纸:37—0901—99—E88—7000、—7001、-7002、—7003、—7004、-7005、—7006、-7007、-7008、—7009、-7010、—7011、—7012、—7013.3、2 设计标准和规范按国标 GB50052—2009G 供配电系统设计规范、GB50054-1995低压配电设计规范、GB50057—1994（2000）建筑物防雷设计规范、GB50058—1992爆炸和火灾危险环境电力装置设计规范、HG/T21507—1992 化工企业电力设计施工图内容深度统一规定、 HG/T20664—1999 化工企业供电设计技术规定、 HG/T20675—1990 化工企业静电接地设计规程、 HG/T20586—1996 化工企业照明设计规定、HG/T20686-1990 化工企业电力设计图形和文字符号统一规定、HG/T20687-1989 化工企业爆炸和火灾危险环境电力设计规程等、SH3060—1994 石油化工企业工厂电力系统设计规范、HG20551-1993 化工厂电力设计常用计算规定的相应规范标准。施工质量验收标准 和规范按国标相 关的行业施工技 术规范规定和标 准执行GBJ149-1990 电气装置安装工程母线装置施工及验收规范、GB50170—2006 电气装置安装工程旋转电机施工及验收规范、GB50168-2006 电气装置安装工程电缆线路施工及验收规范、 GB50169—2006 电气装置安装工程接地装置施工及验收规范、GB50150—2006 电气装置安装工程电气设备交接实验标准、GB50171-1992 电气装置(完整)电气设备安装施工方案 2安装工程盘柜及二次回路线施工及验收规范标准。3、3 本公司以多年的施工经验，以及对现场所了解掌握的情况，作业区的工程设备情况...
