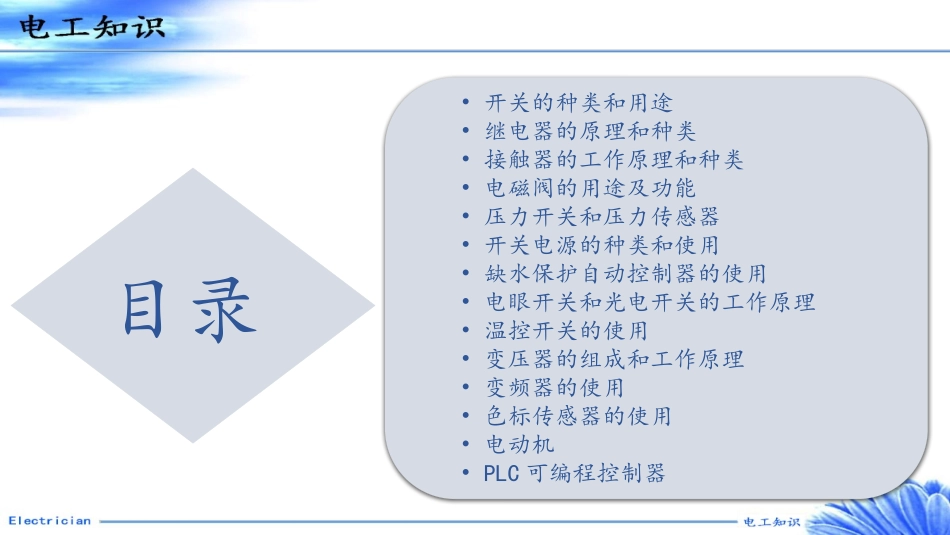

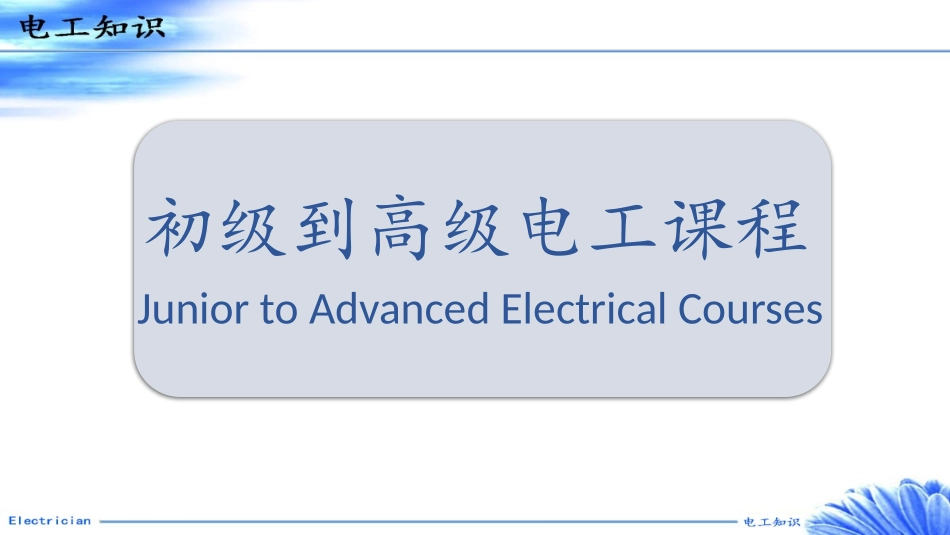

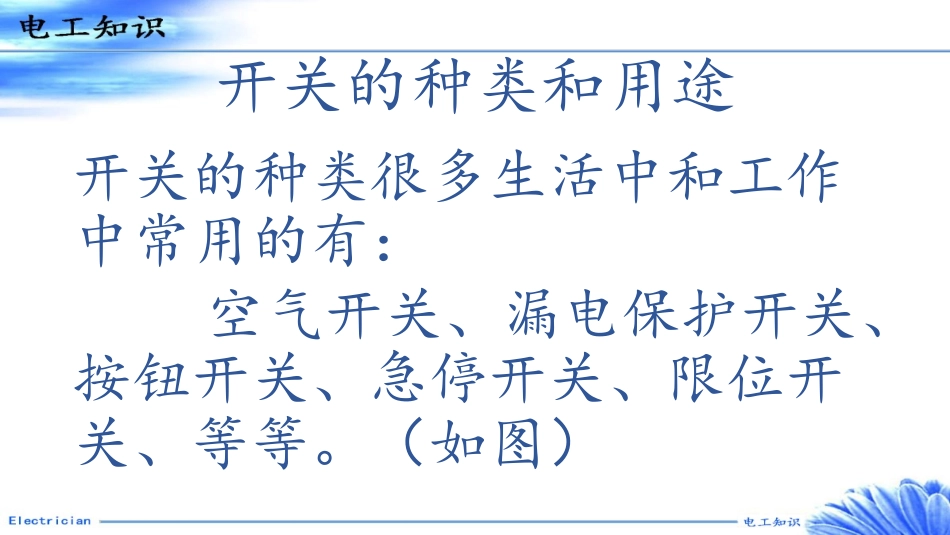

初级到高级电工课程JuniortoAdvancedElectricalCourses目录•开关的种类和用途•继电器的原理和种类•接触器的工作原理和种类•电磁阀的用途及功能•压力开关和压力传感器•开关电源的种类和使用•缺水保护自动控制器的使用•电眼开关和光电开关的工作原理•温控开关的使用•变压器的组成和工作原理•变频器的使用•色标传感器的使用•电动机•PLC可编程控制器开关的种类和用途开关的种类很多生活中和工作中常用的有：空气开关、漏电保护开关、按钮开关、急停开关、限位开关、等等。（如图）按钮开关的的结构按钮开关的的结构继电器的原理继电器，一般指的是电磁继电器，也就是机械动作那种。继电器的作用本质是用一个回路（一般是小电流）去控制另外一个回路（一般是大电流）的通断，而且这个控制过程中，两个回路一般是隔离的，它的基本原理，是利用了电磁效应来控制机械触点达到通断目的，给带有铁芯线圈通电-线圈电流产生磁场-磁场吸附衔铁动作通断触点，整个过程是“小电流-磁-机械-大电流”这样一个过程，请关注：容济点火器上图是一张继电器控制灯泡的动态图，继电器有常开触点和常闭触点，动触点就是一个公共端，这是直流继电器，也就是继电器的线圈通过直流电时候（图上利用电池供电），带铁芯的线圈会输出对应的磁场，把衔铁吸附住，动触点一边会从常闭触点这边，跑到常开触点那边去，相当于常开触点吸合了。从图上来，启动/停止按钮，电池，继电器线圈形成了一个控制回路，只要这个回路吸合，线圈就会有电流通过，同时产生磁场。常开触点，灯泡，还有另外一个灯泡的控制电源（图上是另外一个电池）形成形成了回路，当常开触点吸合了，这样这个回路是闭合的，电流将从控制电源的正端，流过灯泡，经过闭合的常开触点，然后再回到负极，这样灯泡会发光。当启动/停止按钮断开时候，线圈会失去电流，这样衔铁没有了磁力的吸附，会通过弹簧复位，这样动触点的另外一端，会从常开触点这边，恢复到常闭触点这边去，灯泡的通电回路被强行断开，灯泡没有了电流，自然也会暗下来了。所以继电器也被一些老电工称之为“磁吸”，它利用的是电磁铁的作用去控制了另外一个回路的吸合或者断开，电磁继电器里边，就需要有线圈，铁芯，弹簧，触点等关键配件来组成。触点一般有常开触点和常闭触点，两者往往有一个公共端，线圈没有带电情况下，常闭触点和公共端是短接的，常开触点和公共端是开路的；线圈带电以后，常开触点和公共端是短接的，常闭触点和公共端是开路的，刚好颠倒过来了，这样控制线圈的电压（电流），就可以控制触点串联的电路工作了。设计时候，选择合适的触点的容量，线圈的电压（交流直流），这样可以实现了两个电路的隔离控制，比如可以设计和人接触的按钮是12伏电压，选择12伏的线圈，这样比较安全，人就是碰到线圈的电压，也不会电到自己。而触点这边，可以控制220伏甚至更高的电压，来直接驱动电机之类的器件的启停，或者是电流比较大的其他负载，这样能实现了“四两拨千斤”的控制作用。接触器的工作原理和种类1、接触器的结构以交流接触器为例，它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：1）电磁机构电磁机构的组成：由电磁线圈、铁心和衔铁组成。电磁机构的功能：操作触点的闭合和断开。2）触点系统触点是接触器的执行元件，用来接通或断开被控制电路。触点系统包括主触点和辅助触点。◆主触点：用在通断电流较大的主电路中。◆辅助触点：用于接通或断开控制电路，只能通过较小的电流。按其原始状态可分为常开触点和常闭触点。触点系统包括主触点和辅助触点。◆常开触点：原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点；◆常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点（线圈断电后所有触点复原）。3）灭弧系统容量在10A以上的接触器都有灭弧装置，常采用纵缝灭弧罩及栅片灭弧装置。4）反力装置包括弹簧、传动机构、接线柱及外壳等。5）支架和底座用于接触器的固定和安装。2、接触器的工作原理：图1交流接触器结构示意图1-动触头2-静触头3-衔铁4-弹簧5-线圈6-铁心7-垫毡8-触头弹簧9-灭弧罩10-触头压力...
