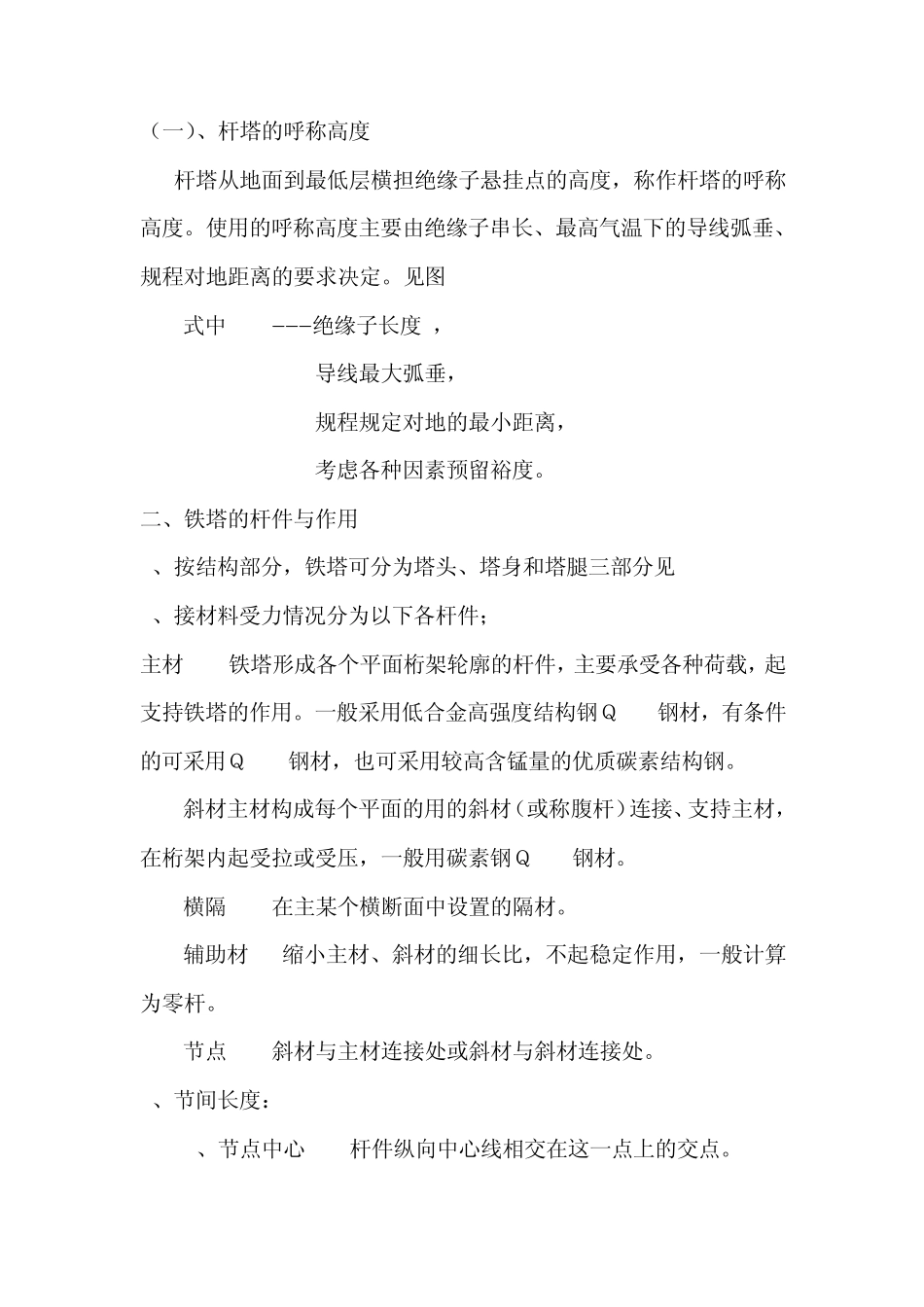

杆塔结构与识图8 月1 日 一、杆塔分类及作用：69 页 （一）、根据杆塔用途分类： 1、直线塔（Z）-----用于线路直线中间部分，以悬垂的方式支持导、地线，主要承受导、地线自重或覆冰垂直荷载和风压及线路方向的不平衡拉力。 2、直线转角塔（Z）----除直线塔的作用外，还用于小于5°的线路转角。 3、耐张塔（N）----以锚固的方式支承导线和地线、能将线路分段，限制事故范围，便于施工检修；其机械强度较大，除承受直线杆的荷载外，还承受导、地线的直线拉力，事故情况下的断线能力。 4、转角杆塔（J）----用于线路转角处，一般是耐张型。除承受耐张塔荷载外，还承受线路转角所造成的合力。 5、终端塔（D）----用于整个线路的起点和终点，是耐张杆的一种形式，但受力情况较严重，需要承受单侧全部导地线的拉力。 6、分支杆（F）----用于线路分支处。受力类型为直线塔和终端塔、耐张塔的总和。（输电线路一般采用T接方式分支） 7、跨越塔（K）---用于高度较大或档距较长的跨越河流、铁路及电力线路杆塔。（宁夏有 80米以上档距 800米以上的铁塔、220KV平陶线、石陶线等跨河塔）。 8、换位塔（H）----用于较长线路变换导线相位排列的杆塔。 （二）、根据使用材料分类 钢筋混凝土电杆：此类电杆还分为普通离心制作的钢筋混凝土和预应力钢筋混凝土杆两种。 铁塔主要分为拉线塔和自立式铁塔两大类：钢杆主要分为纯钢管或薄壁离心混凝土电杆。 （三）接回路数分类 接回路数分类可分为单回路杆塔、双回路杆塔和多回路杆塔。 二、铁塔的命名 GB2695----1981《输电线路铁塔型号编制规范》对铁塔命名做了规定。铁塔命名主要由铁塔的用途、外形、组立方式、线路电压代号、设计程序等五部分组成，铁塔产品型号表示见图： □ □ □ □ □ 1 2 3 4 5 1-线路电压代号 2-用途代号 3-形式代号 4-组立方式代号 5-设计序号 铁塔型号示例 产品型号 产品名称 示例1；60ZS 60KV上字直线塔 示例2；110NB 110KV酒杯耐张塔--110NB 示例3；110ZML 110KV拉线式猫头型直线塔--110ZML 可自己看图P70—71 三、杆塔的结构与识图104页 （一）、杆塔的呼称高度 H 杆塔从地面到最低层横担绝缘子悬挂点的高度，称作杆塔的呼称高度。使用的呼称高度主要由绝缘子串长、最高气温下的导线弧垂、规程对地距离的要求决定。见图 1 式中 λ- - - 绝缘子长度 ，m f----导线最大弧垂，m h----规程规定对地的最小距离，m h----考虑各...
