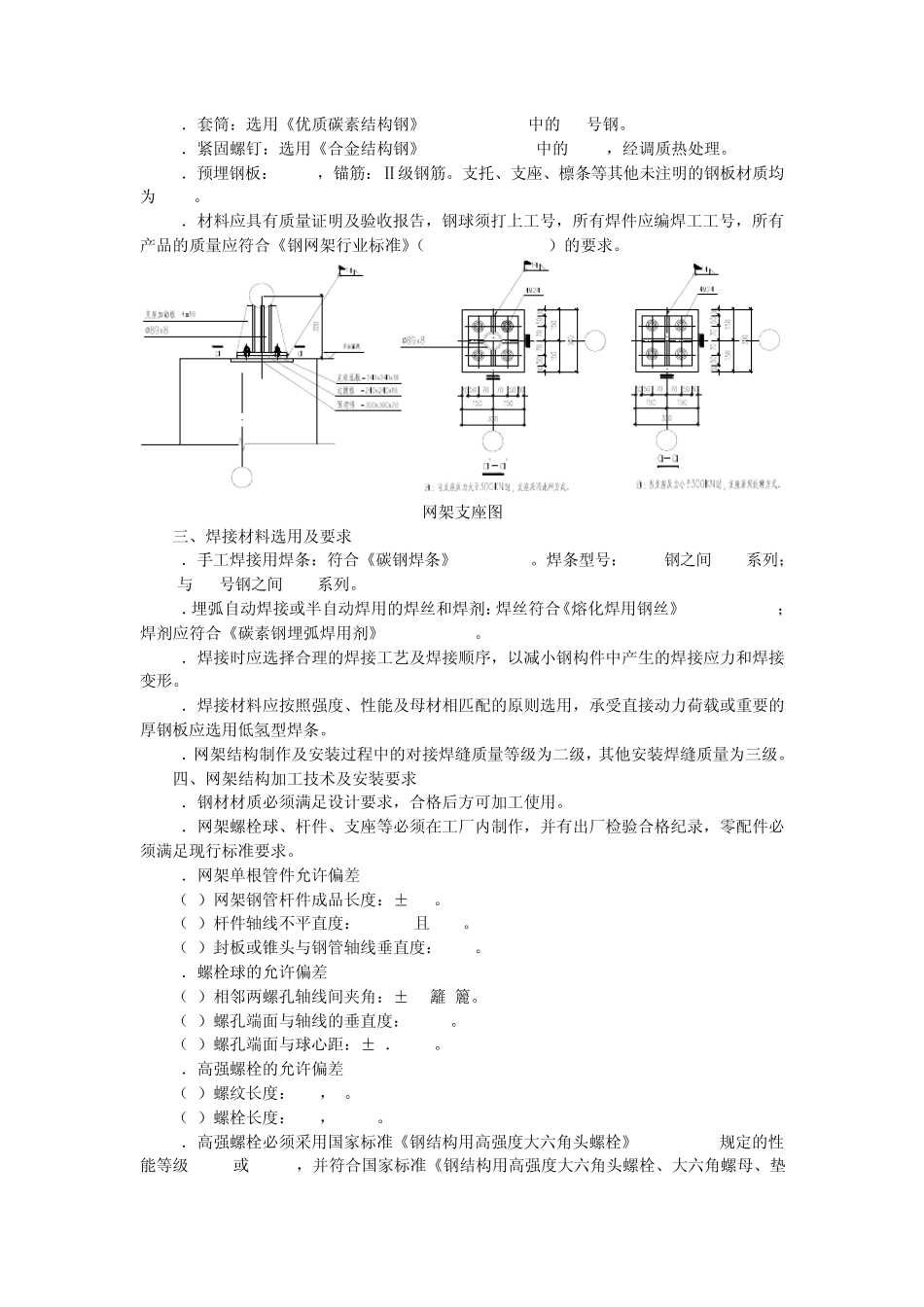

第五节 屋顶网架工程 一、工程基本情况 本工程为宁海县金融中心主楼屋顶幕墙支撑架,支撑架采用钢网架结构、轻质屋面。网架形式:螺栓球节点正放四角锥体系。标高 70.250以上和标高 90.000以上的幕墙支撑架网架形式不全相同。具体区别见图 1和图 2所示。 图 1:标高 70.250以上幕墙支撑架网架平面图 图 2:标高 90.000米以上幕墙支撑架网架平面图 二、网架材料选用 1.网架钢管:壁厚<7mm时采用高频焊管,材质 Q235B;壁厚籦 7mm时采用无缝焊管,材质 20号钢。对壁厚及直径的公差应严格要求。材料抗拉强度、伸长率、屈服强度等力学性能应有合格保证,且具有良好的可焊性。 2.螺栓球:选用《优质碳素结构钢》GB/T699-1999中的 45号钢。 3.高强螺栓:选用《合金结构钢》GB/T3077-1999中的 40Cr或 20MnTiB。应符合《钢网架螺栓球节点用高强度螺栓》GB/T16939-1997的规定。 4.封板、锥头:选用 Q235B钢。钢管直径籦 75时须采用锥头,<75时采用封板,连接焊缝以及封板(锥头)的任何截面应与连接的钢管等强,厚度应保证强度和变形的要求。 5.套筒:选用《优质碳素结构钢》GB/T699-1999中的 45号钢。 6.紧固螺钉:选用《合金结构钢》GB/T3077-1999中的 40Cr,经调质热处理。 7.预埋钢板:Q235B,锚筋:Ⅱ级钢筋。支托、支座、檩条等其他未注明的钢板材质均为 Q235。 8.材料应具有质量证明及验收报告,钢球须打上工号,所有焊件应编焊工工号,所有产品的质量应符合《钢网架行业标准》(JGJ75.1~75.3-91)的要求。 网架支座图 三、焊接材料选用及要求 1.手工焊接用焊条:符合《碳钢焊条》GB5117-95。焊条型号:Q235钢之间 E43系列;Q235与 45号钢之间 E50系列。 2.埋弧自动焊接或半自动焊用的焊丝和焊剂:焊丝符合《熔化焊用钢丝》GB/T14957-94;焊剂应符合《碳素钢埋弧焊用剂》GB/T5293-85。 3.焊接时应选择合理的焊接工艺及焊接顺序,以减小钢构件中产生的焊接应力和焊接变形。 4.焊接材料应按照强度、性能及母材相匹配的原则选用,承受直接动力荷载或重要的厚钢板应选用低氢型焊条。 5.网架结构制作及安装过程中的对接焊缝质量等级为二级,其他安装焊缝质量为三级。 四、网架结构加工技术及安装要求 1.钢材材质必须满足设计要求,合格后方可加工使用。 2.网架螺栓球、杆件、支座等必须在工厂内制作,并有出厂检验合格纪录,零配件必须满足现行标准要求。 3.网架单根管件允许偏差 (...
