82交警支队信号灯及电子警察技术方案0915

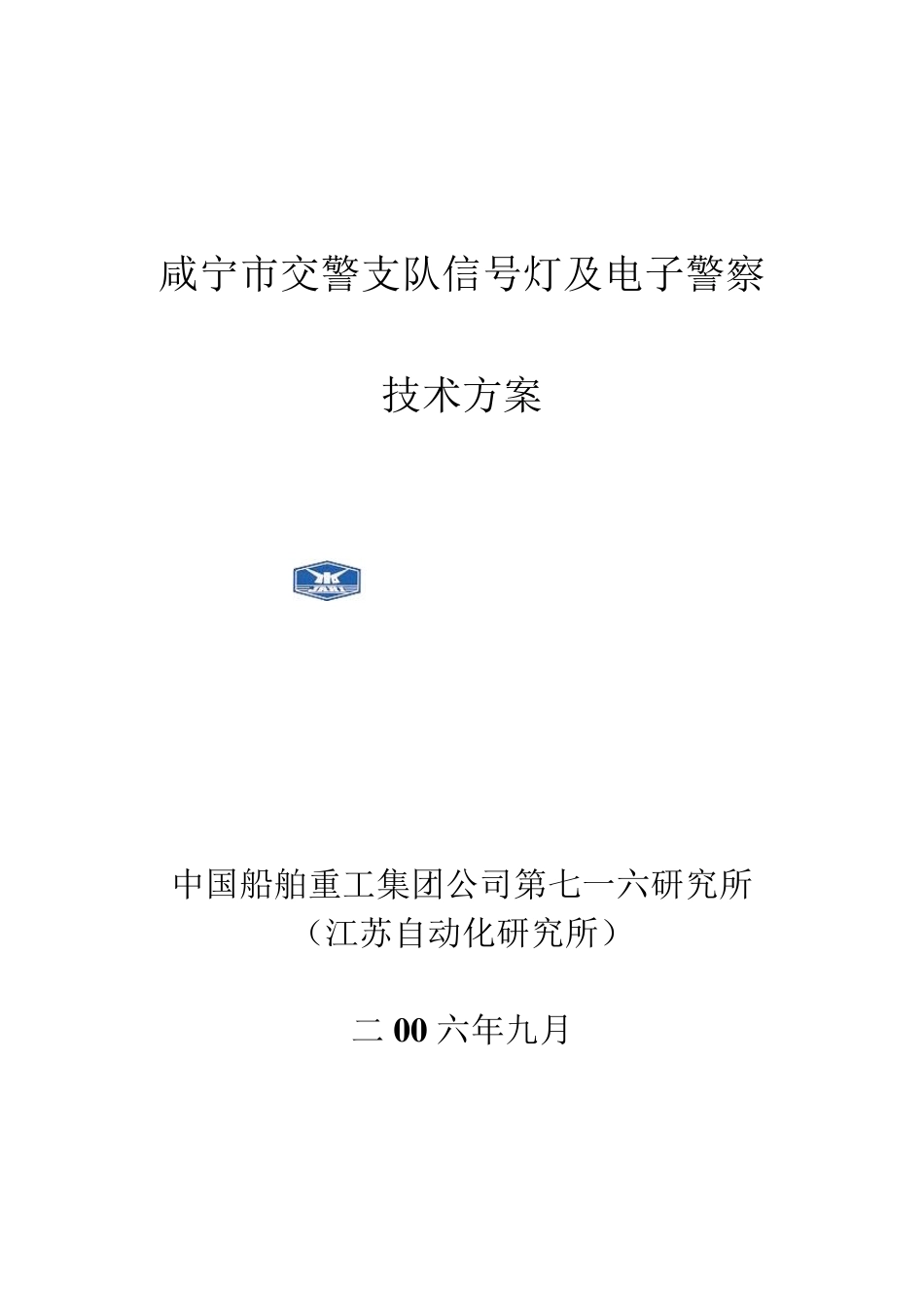

82交警支队信号灯及电子警察技术方案0915_第1页
1/23
82交警支队信号灯及电子警察技术方案0915_第2页
2/23
82交警支队信号灯及电子警察技术方案0915_第3页
3/23
咸宁市交警支队信号灯及电子警察 技术方案 中国船舶重工集团公司第七一六研究所 (江苏自动化研究所) 二 0 0 六年九月 泉塘交叉口和温泉岔路口交通信号灯工程预算 中国船舶重工集团公司第七一六研究所(江苏自动化研究所) 二 O O 六年九月 一、概 述 二、各路口设备组成 三、设备性能 信号灯 信号机 灯杆 四、设备报价 各路口设备清单及工程报价表 一、 概述 泉塘交叉口和温泉岔路口两路口均为带环道路口,故不考虑右转车道.每个路口四个方向均采用一组直行和左转Φ500LED 一灯三色单灯,.每个路口配八组人行灯。灯杆采用热镀锌,走线均走地埋管道,主干道地埋管道采用钢管,人行道地埋管道采用塑管。 二、 路口设备组成 1、泉塘交叉口路口设备组成 序号 名 称 规 格 单位 数量 备注 1 Φ500LED 箭头灯 一灯三色,单灯 组 12 2 人行横道灯 二灯二色 组 8 3 信号机 JR-XHJ-E 型 台 1 4 灯杆(7 米横臂) 热镀锌 套 4 5 人行横道灯杆 套 8 6 E 型信号机机箱(防雷) 套 1 7 信号机支架、基础、抱箍 套 8 灯杆预埋金属基础 套 9 信号灯固定件 台 10 电缆 4 芯 米 若干 11 水泥基础 若干 12 过主干道地埋管道 若干 13 过人行道地埋管道 若干 2、温泉岔路口设备组成 序号 名 称 规 格 单位 数量 备注 1 Φ500LED 箭头灯 一灯三色,单灯 组 12 2 人行横道灯 二灯二色 组 8 3 信号机 JR-XHJ-E 型 台 1 4 灯杆(7 米横臂) 热镀锌 套 4 5 人行横道灯杆 套 8 6 E 型信号机机箱(防雷) 套 1 7 信号机支架、基础、抱箍 套 8 灯杆预埋金属基础 套 9 信号灯固定件 台 10 电缆 4 芯 米 若干 11 水泥基础 若干 12 过主干道地埋管道 若干 13 过人行道地埋管道 若干 三、设备性能 信号灯: 本方案中采用的信号灯均为Φ500 的一灯三色 LED 箭头灯单灯,外壳采用重量轻、密封性好的铝合金外壳。其主要性能如下: ★符合国家GB14887 标准。 ★ LED 平均无故障时间≥50000 小时(5 年多)。 ★ 亮度高,高亮度产品可视距离超过 300 米。 ★ 功耗低,功率低于 10 瓦左右。 ★ 重量:10Kg。 ★ 外壳防护等级:IP44。 信号机: JR-XHJ-E 型信号机 该款信号机为四相位,按国家标准生产。全中文界面,操作简单方便,分为自动运行和手动运行,具有多时段定周期、关灯、自动黄...
