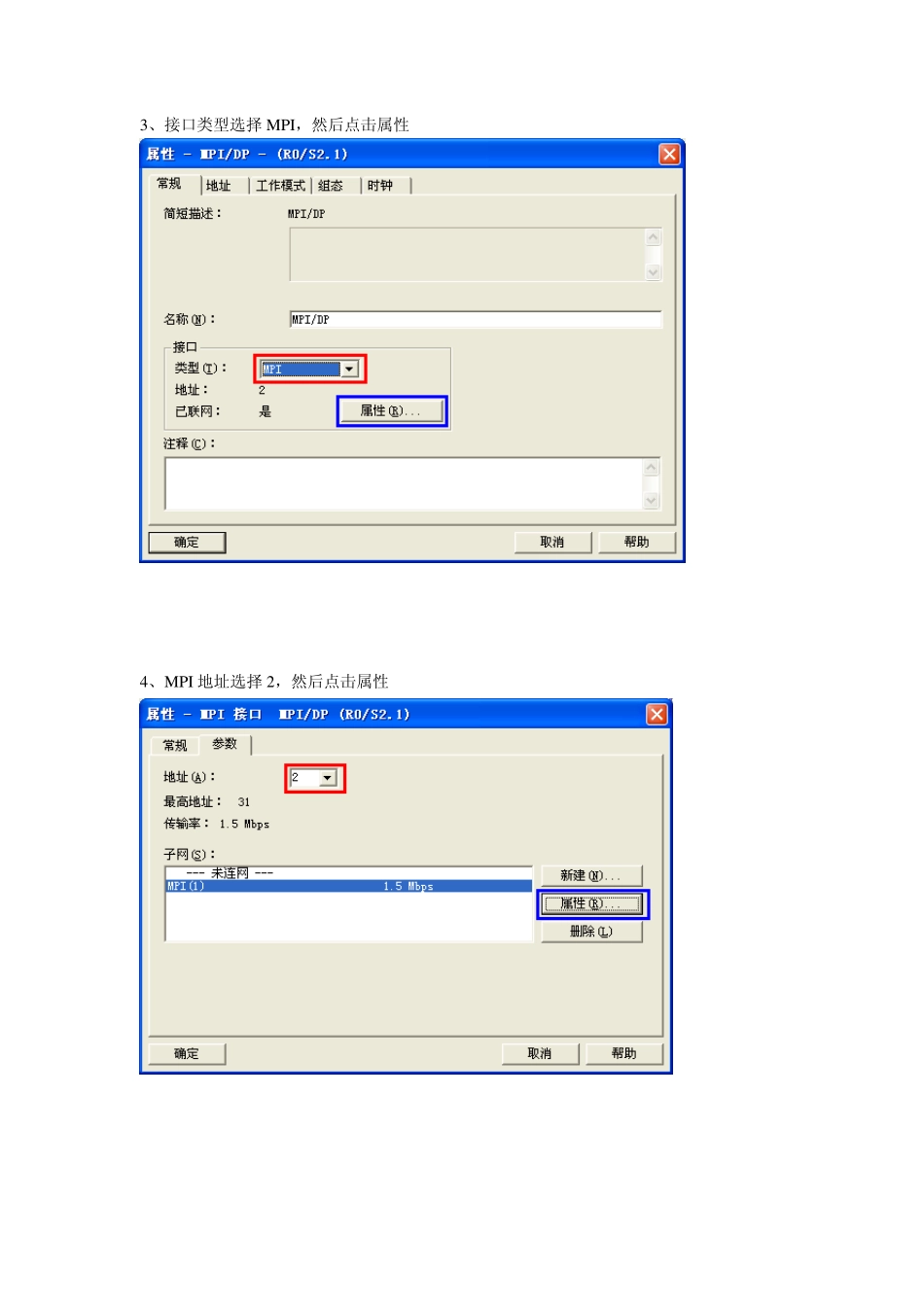

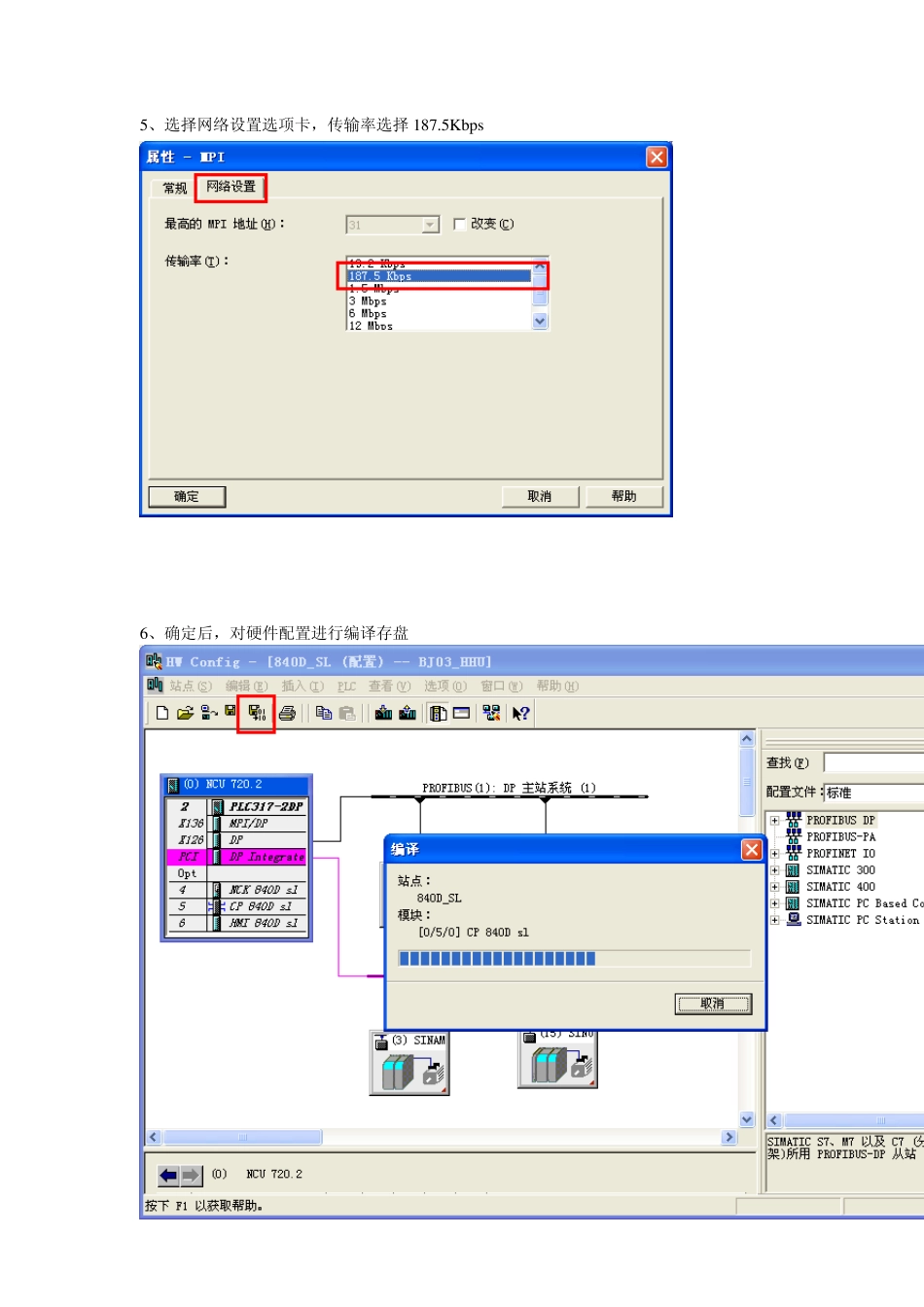

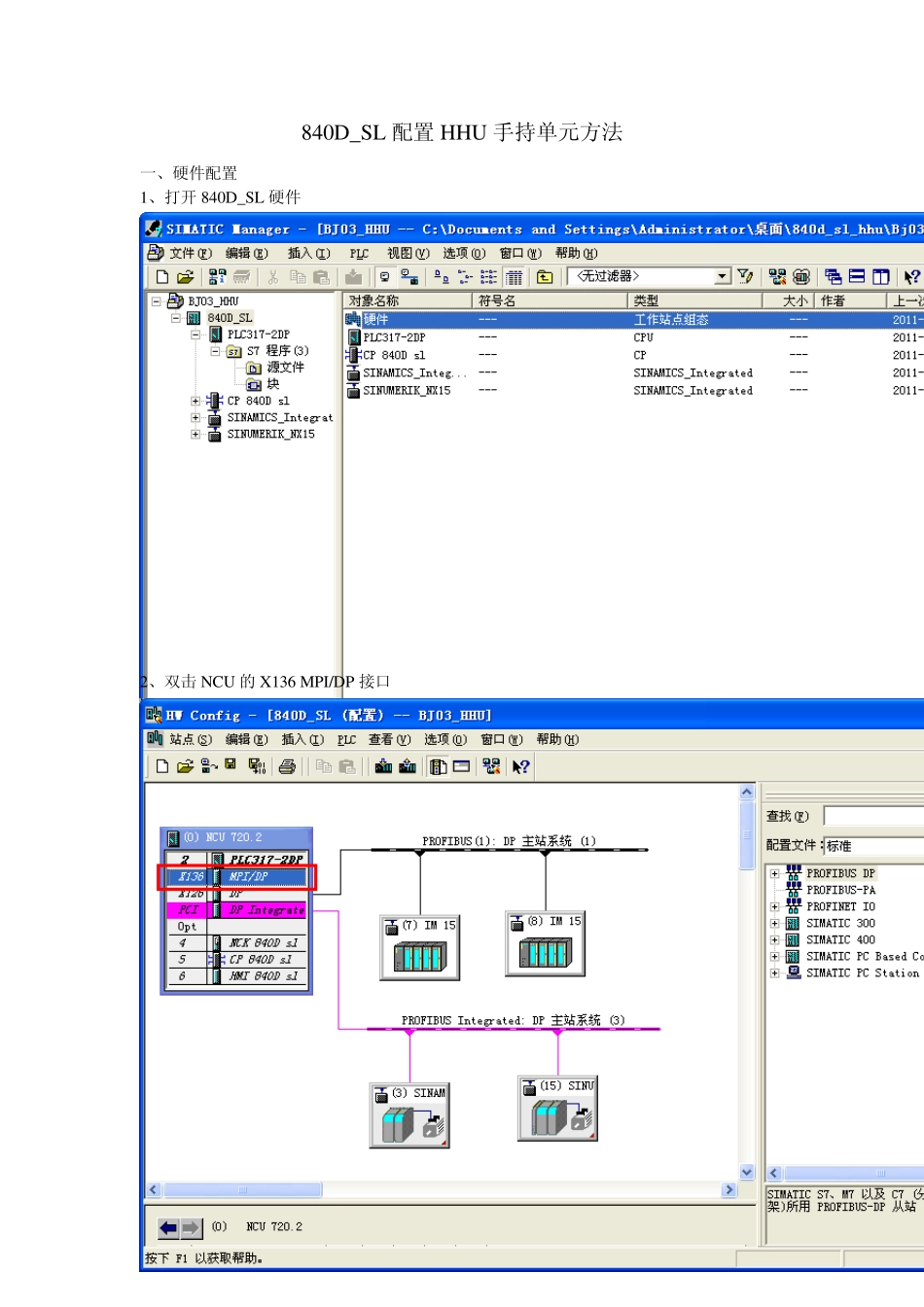

840D_SL 配置HHU 手持单元方法 一、硬件配置 1、打开 840D_SL 硬件 2、双击 NCU 的 X136 MPI/DP 接口 3、接口类型选择 MPI，然后点击属性 4、MPI 地址选择 2，然后点击属性 5、选择网络设置选项卡，传输率选择 187.5Kbps 6、确定后，对硬件配置进行编译存盘 7、插入新的 SIMATIC 300 站点，为方便区分，取名为 HHU 8、进入 HHU 站点，进行硬件配置 9、插入 SIMATIC 300 机架 10、将 CPU 拖入机架插槽 2 中：CPU 可以为任意类型，此处以 CPU314 为例 11、双击 CPU314，点击属性 12、MPI 地址选择 15，MPI 传输率为 187.5Kbps（因 HHU 地址为 15，传输率为 187.7Kbps），然后点击确定 13、配置完成后点击编译存盘 14、右键单击项目中的 MPI 网络，选择定义全局数据 15、双击“全局数据（GD）ID”右侧第一列 16、双击840D_SL 站点 17、选择840D_SL 的CPU：本例为PLC317-2DP，然后点击确定 18:、双击“全局数据（GD）ID”右侧第二列 19、双击 HHU 站点 20、选择 HHU 的 CPU ：本例为 PLC314，然后点击确定
