840D操作

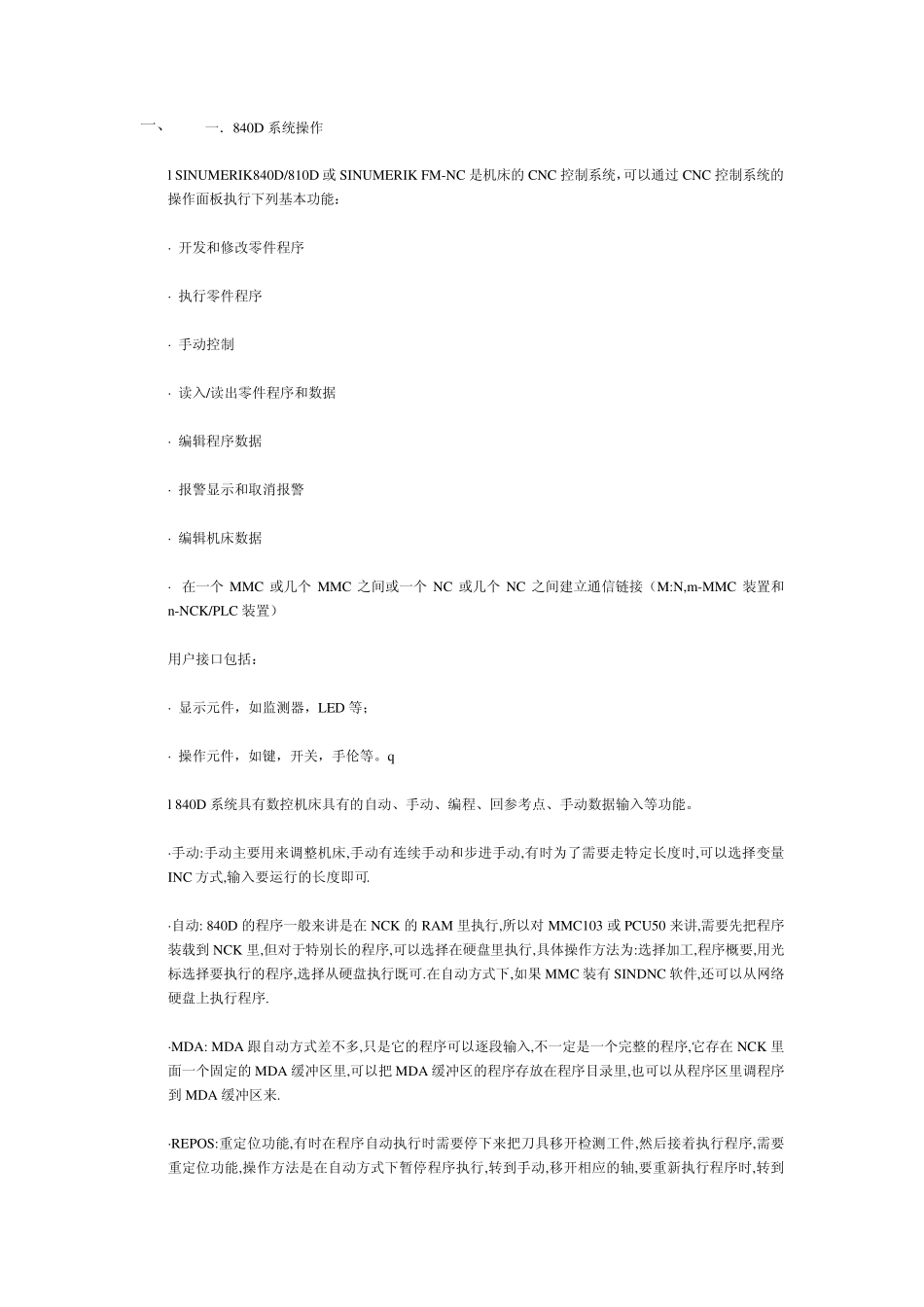

840D操作_第1页
1/24
840D操作_第2页
2/24
840D操作_第3页
3/24
一、 一.840D 系统操作 l SINUMERIK840D/810D 或 SINUMERIK FM-NC 是机床的 CNC 控制系统,可以通过 CNC 控制系统的操作面板执行下列基本功能: · 开发和修改零件程序 · 执行零件程序 · 手动控制 · 读入/读出零件程序和数据 · 编辑程序数据 · 报警显示和取消报警 · 编辑机床数据 · 在一个 MMC 或几个 MMC 之间或一个 NC 或几个 NC 之间建立通信链接(M:N,m-MMC 装置和n-NCK/PLC 装置) 用户接口包括: · 显示元件,如监测器,LED 等; · 操作元件,如键,开关,手伦等。q l 840D 系统具有数控机床具有的自动、手动、编程、回参考点、手动数据输入等功能。 ·手动:手动主要用来调整机床,手动有连续手动和步进手动,有时为了需要走特定长度时,可以选择变量INC 方式,输入要运行的长度即可. ·自动: 840D 的程序一般来讲是在 NCK 的 RAM 里执行,所以对 MMC103 或 PCU50 来讲,需要先把程序装载到 NCK 里,但对于特别长的程序,可以选择在硬盘里执行,具体操作方法为:选择加工,程序概要,用光标选择要执行的程序,选择从硬盘执行既可.在自动方式下,如果 MMC 装有 SINDNC 软件,还可以从网络硬盘上执行程序. ·MDA: MDA 跟自动方式差不多,只是它的程序可以逐段输入,不一定是一个完整的程序,它存在 NCK 里面一个固定的 MDA 缓冲区里,可以把 MDA 缓冲区的程序存放在程序目录里,也可以从程序区里调程序到 MDA 缓冲区来. ·REPOS:重定位功能,有时在程序自动执行时需要停下来把刀具移开检测工件,然后接着执行程序,需要重定位功能,操作方法是在自动方式下暂停程序执行,转到手动,移开相应的轴,要重新执行程序时,转到 重定位方式,按相应的轴移动按钮,回到程序中断点,按启动键程序继续执行.注意在这个过程中不能按复位键. ·程序模拟:840D 支持在程序正式运行前进行图形模拟,以减少程序的故障率,但由于 MMC 系统的不同,模拟的方法不一样,在 MMC103 上,程序模拟完全在 MMC 上执行,故模拟中不会对 NCK 产生影响,但在MMC100.2 上,程序模拟在 NCK 里面执行,与程序实际执行情况一样,因此在模拟前务必要选择程序测试,如果还要提高模拟速度,还可以选择空运行. 二.系统的连接与调试 (一)硬件的连接 1. SINUMERIK810D/840D 系统的硬件连接从两方面入手:] 其一,根据各自的接口要求,先将数控与驱动单元,MMC,PLC 三部分分别连接正确: (1) 源模块X161 种...
