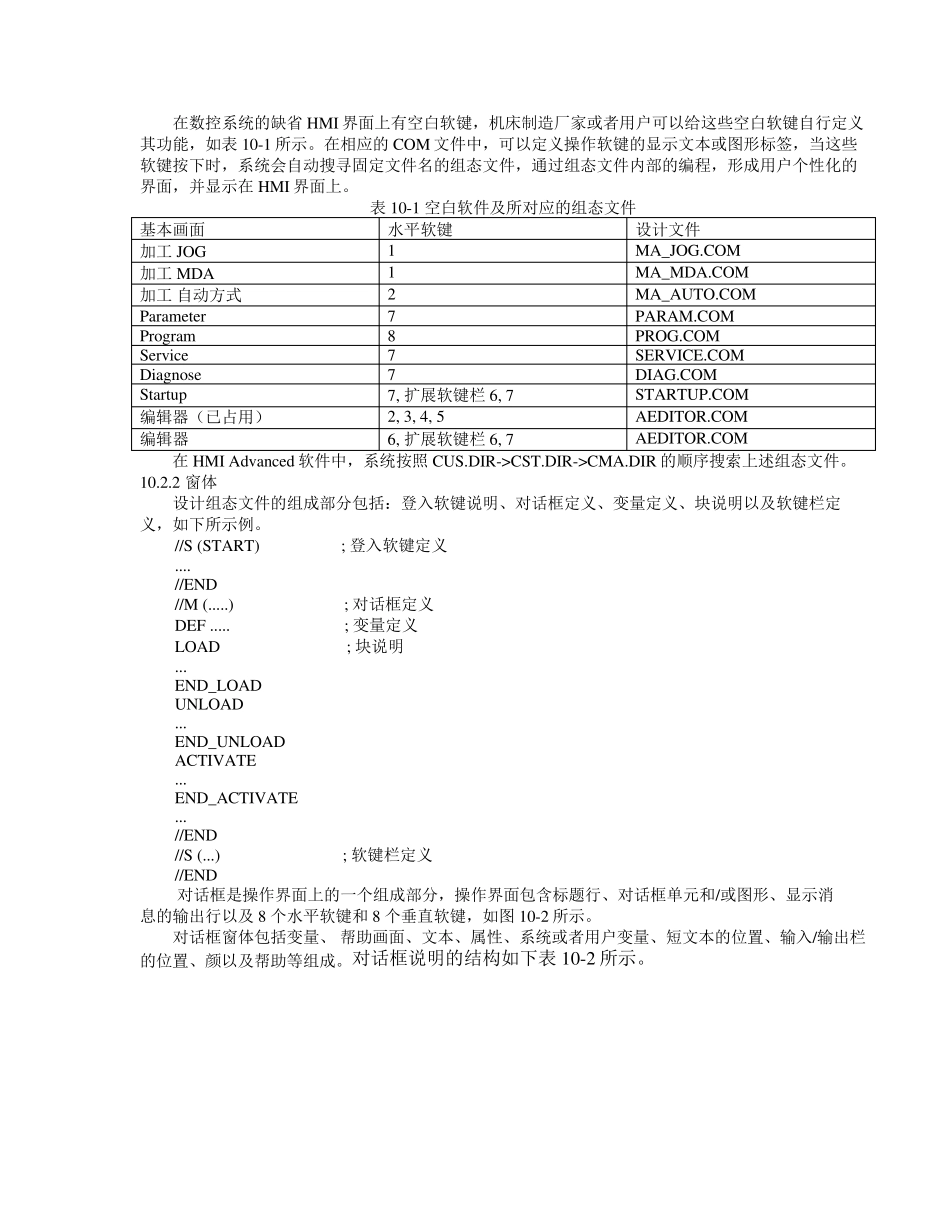

第10 章 操作员扩展界面的编程与二次开发 10.1 功能概述 操作员扩展界面功能是基于MMC 或PCU 的一种系统自带的编程文件编译器，它是一种文本结构的语言，通过ASCII 文件配置来实现，比如记事本或者HMI 编辑器。新编写扩展出来的操作界面存储在设计文件中，这些文件经过数控系统的HMI 软件自动编译并显示在屏幕上结果，在供货时并不提供设计文件，必须由机床制造厂家或者使用户来实现这种界面的扩展和二次开发。 使用“操作员扩展界面”可以实现以下功能： （1）显示对话框并提供操作软键、变量和表格、文本和帮助文本、图形和帮助画面； （2）通过操作软键或者选择 PLC 实现调用对话框； （3）动态重组对话框，包括修改或删除操作软键、定义并设计变量栏、显示文本或图形、更换文本或图形、删除文本或图形； （4）用户通过不同的动作启动不同的响应； （5）实现对话框间的数据交换； （6）读写NC 变量、PLC 变量、用户变量并运算； （7）执行子程序、文件功能、PI 服务以及外部功能； （8）根据用户组设计不同的保护等级。 在HMI 操作界面中，多个相连的对话框构成了一个操作树，如果能从一个对话框切换入另一个对话框，则表示这两个对话框间存在联系。通过对话框内重新定义的水平或者垂直软键可以返回上级对话框或者进入任意一个对话框。在每个登入软键下都可以生成一个操作树，如图 10-1 所示。 图 10-1 窗体操作树原理 在一个规定的设计文件中定义作为操作过程出发点的一个或者多个登入软键。操作软键的定义决定执行下一步动作的自定义对话框或者其他软键栏，按下登入软键则载入所属的对话框，同时属于对话框的相应软键激活。 10.2 编程语法 10.2.1 登入软键与组态文件 在数控系统的缺省HMI 界面上有空白软键，机床制造厂家或者用户可以给这些空白软键自行定义其功能，如表10-1 所示。在相应的COM 文件中，可以定义操作软键的显示文本或图形标签，当这些软键按下时，系统会自动搜寻固定文件名的组态文件，通过组态文件内部的编程，形成用户个性化的界面，并显示在HMI 界面上。 表10-1 空白软件及所对应的组态文件 基本画面 水平软键 设计文件 加工JOG 1 MA_JOG.COM 加工 MDA 1 MA_MDA.COM 加工 自动方式 2 MA_AUTO.COM Parameter 7 PARAM.COM Program 8 PROG.COM Serv ice 7 SERVICE.COM Diagnose 7 DIAG.COM Startu p 7, 扩展软键栏6, 7 STARTUP.COM 编辑器（已...
