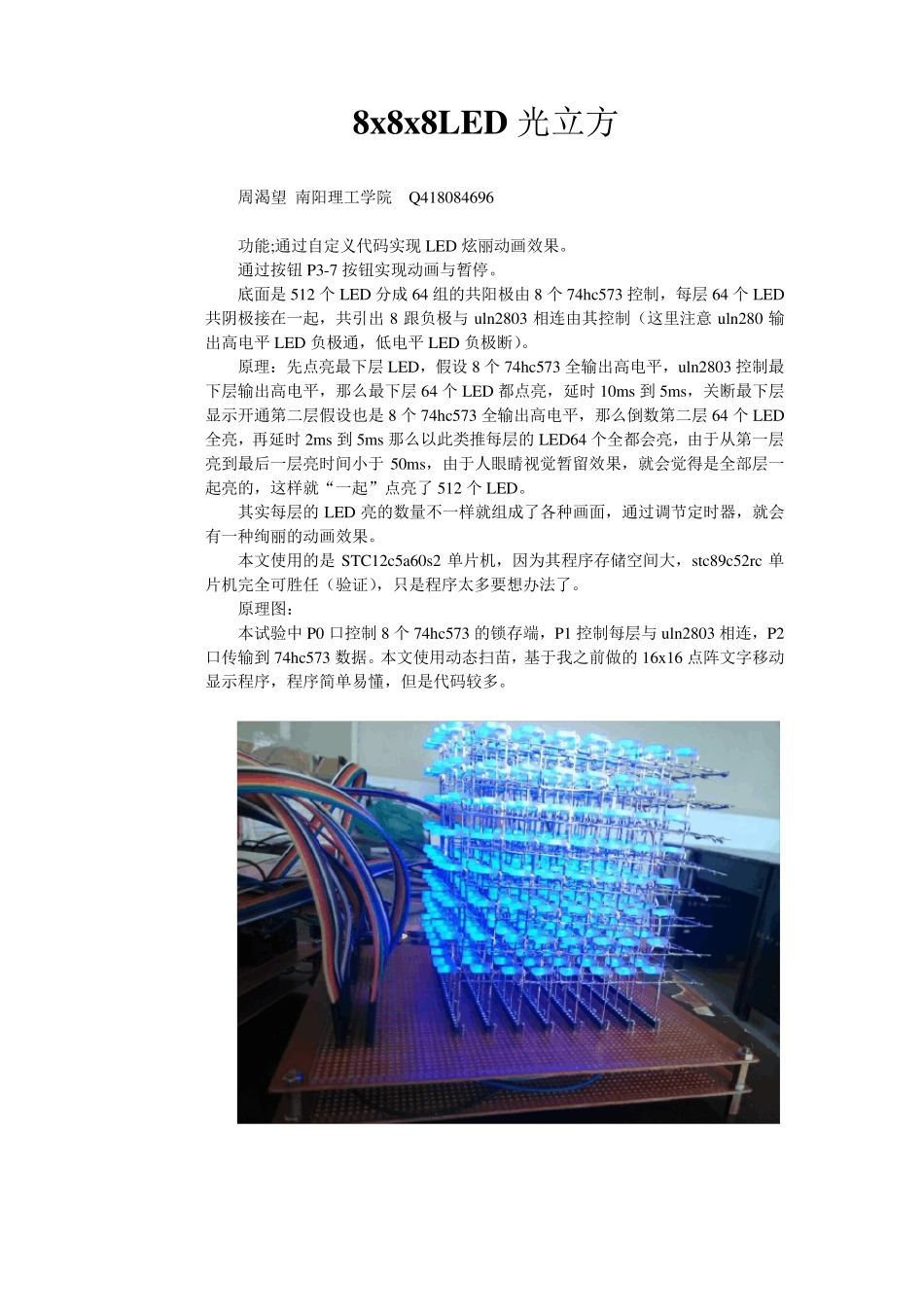

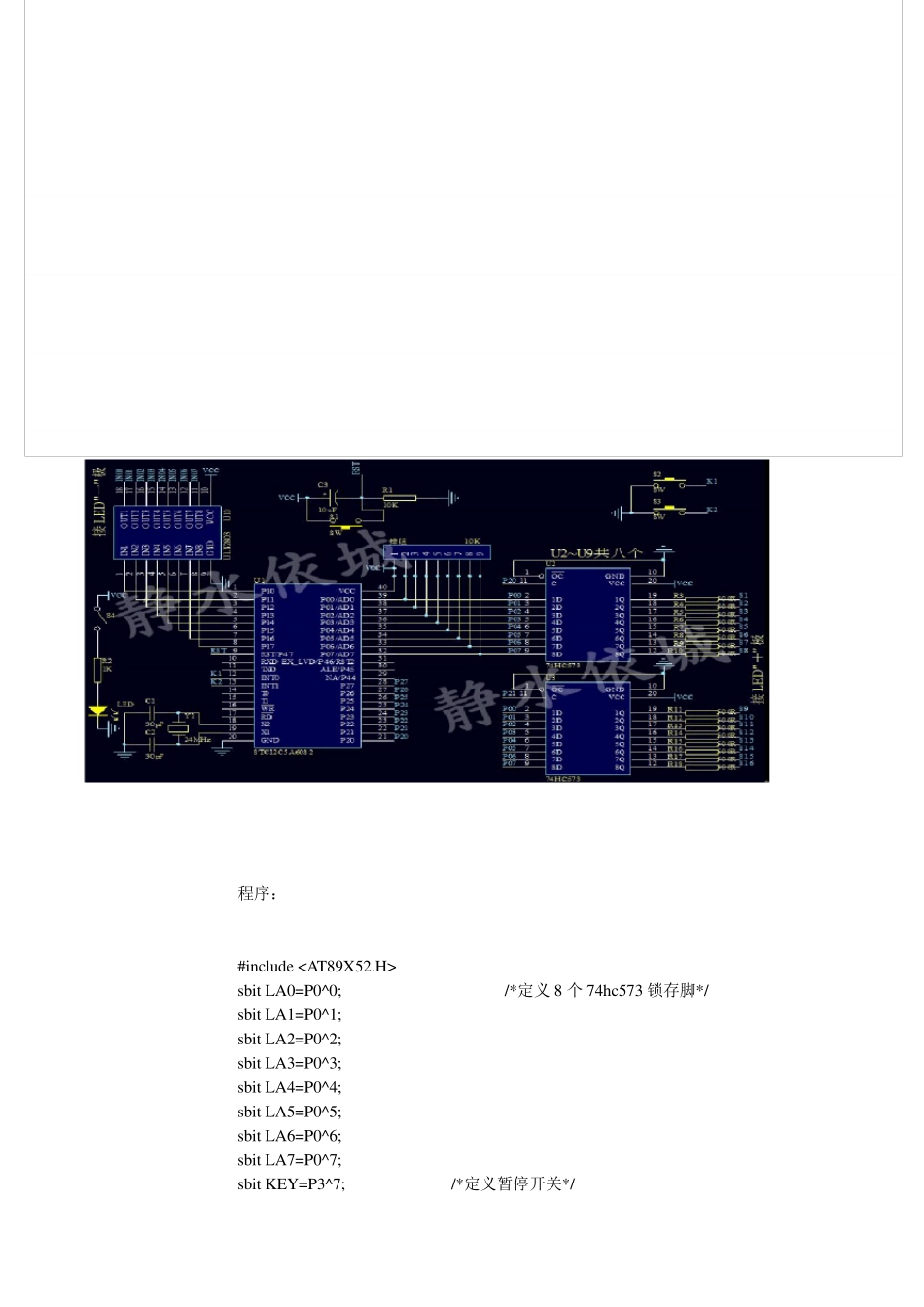

8x8x8LED 光立方 周渴望 南阳理工学院 Q418084696 功能;通过自定义代码实现LED 炫丽动画效果。 通过按钮P3-7 按钮实现动画与暂停。 底面是512 个LED 分成64 组的共阳极由8 个74hc573 控制，每层64 个LED共阴极接在一起，共引出8 跟负极与u ln2803 相连由其控制（这里注意u ln280 输出高电平LED 负极通，低电平LED 负极断）。 原理：先点亮最下层LED，假设8 个74hc573 全输出高电平，u ln2803 控制最下层输出高电平，那么最下层64 个LED 都点亮，延时10ms 到5ms，关断最下层显示开通第二层假设也是8 个74hc573 全输出高电平，那么倒数第二层64 个LED全亮，再延时2ms 到5ms 那么以此类推每层的LED64 个全都会亮，由于从第一层亮到最后一层亮时间小于50ms，由于人眼睛视觉暂留效果，就会觉得是全部层一起亮的，这样就“一起”点亮了 512 个LED。 其实每层的LED 亮的数量不一样就组成了各种画面，通过调节定时器，就会有一种绚丽的动画效果。 本文使用的是STC12c5a60s2 单片机，因为其程序存储空间大，stc89c52rc 单片机完全可胜任（验证），只是程序太多要想办法了。 原理图： 本试验中 P0 口控制8 个74hc573 的锁存端，P1 控制每层与u ln2803 相连，P2口传输到74hc573 数据。本文使用动态扫苗，基于我之前做的16x 16 点阵文字移动显示程序，程序简单易懂，但是代码较多。 程序： #inclu de

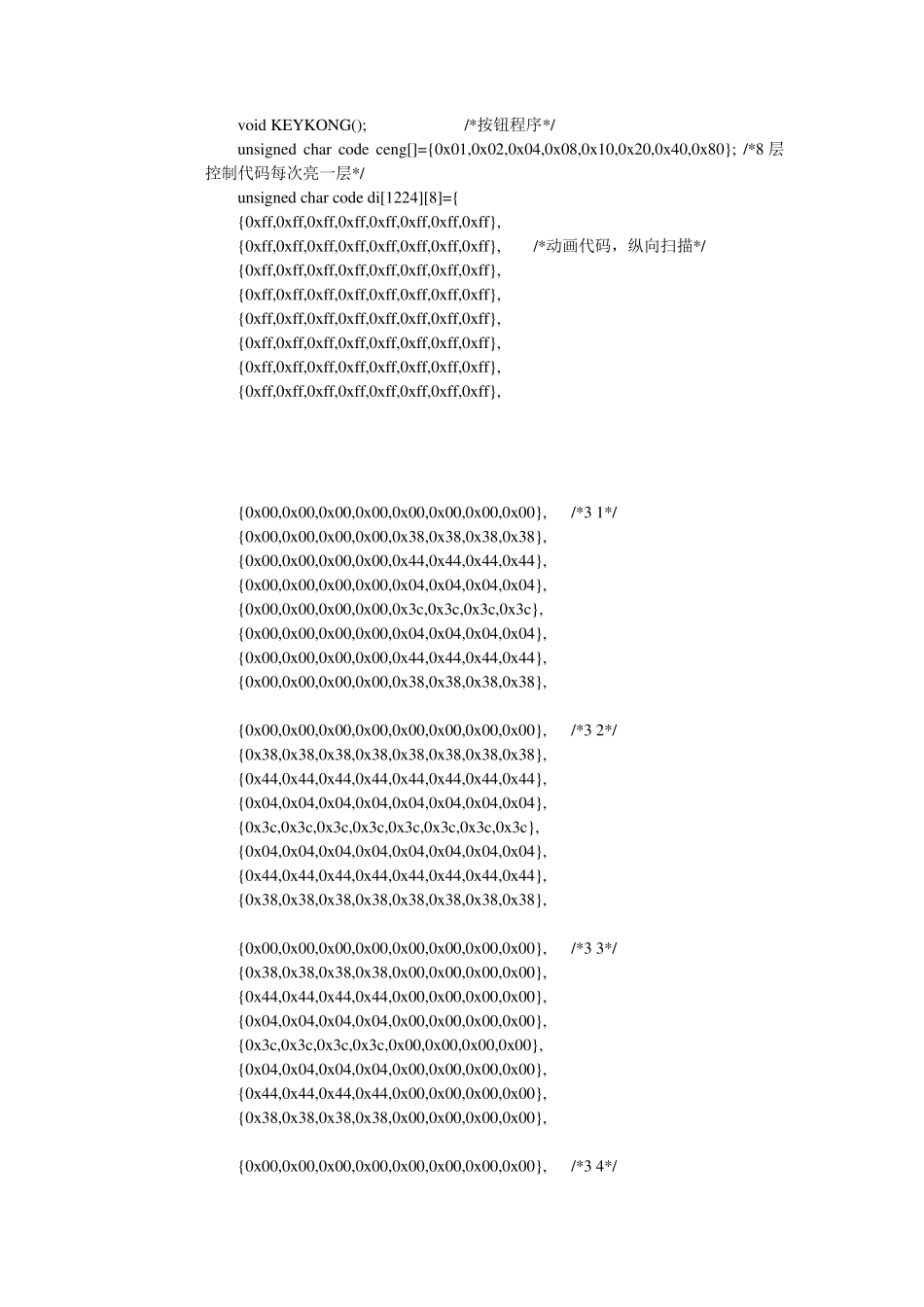

sbit LA0=P0^0; /*定义8 个 74hc573 锁存脚*/ sbit LA1=P0^1; sbit LA2=P0^2; sbit LA3=P0^3; sbit LA4=P0^4; sbit LA5=P0^5; sbit LA6=P0^6; sbit LA7=P0^7; sbit KEY=P3^7; /*定义暂停开关*/ void KEYKONG(); /*按钮程序*/ unsigned char code ceng[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; /*8 层控制代码每次亮一层*/ unsigned char code di[1224][8]={ {0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff}, {0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff}, /*动画代码，纵向扫描*/ {0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff}, {0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff}, {0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff}, {0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff}, {0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff}, {0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff}, {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}, /*3 1*/ {0x00,0x00,0x00,0...
