8吨每小时中水回用设备设计方案2015.6.9

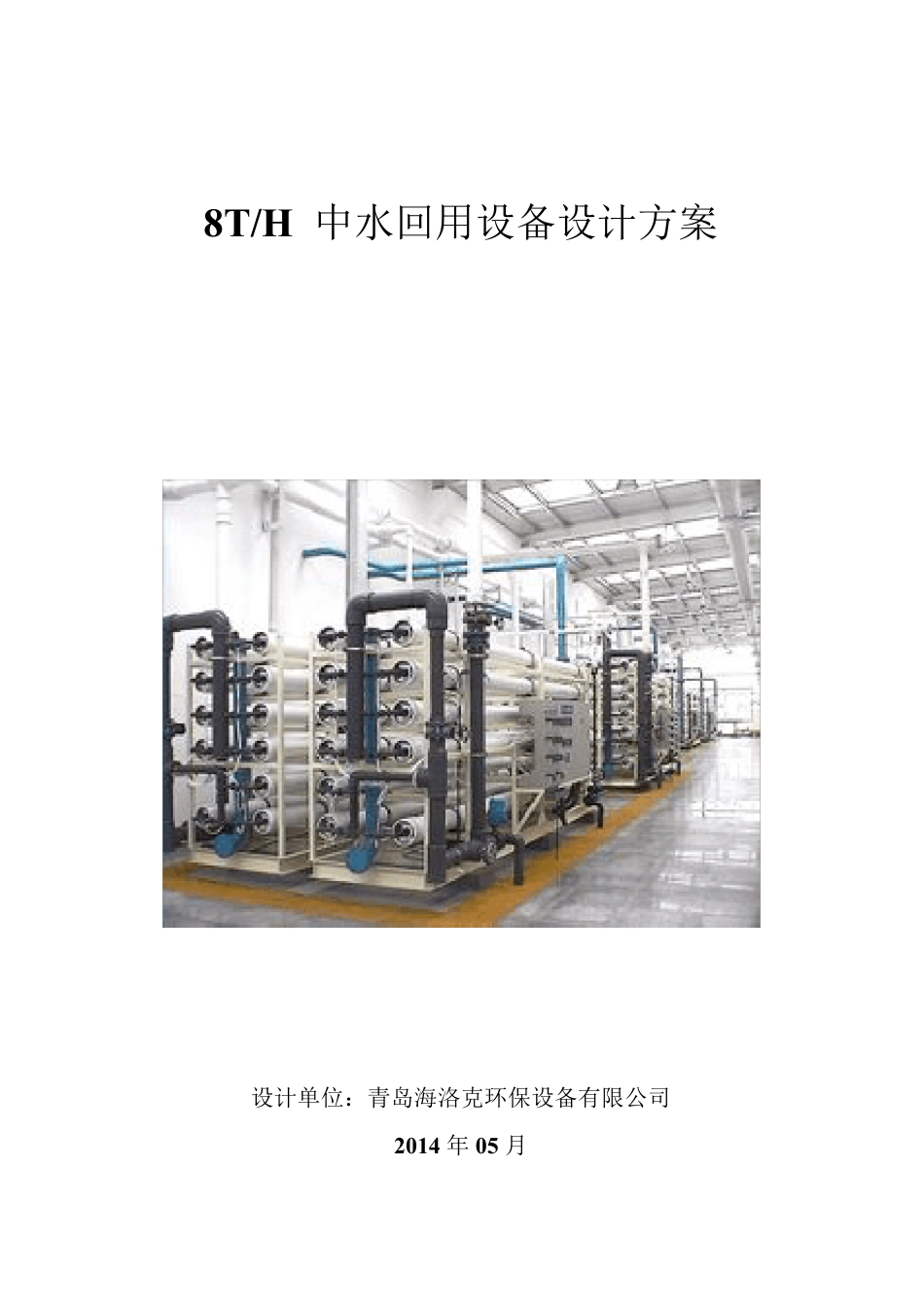

8吨每小时中水回用设备设计方案2015.6.9_第1页
1/9

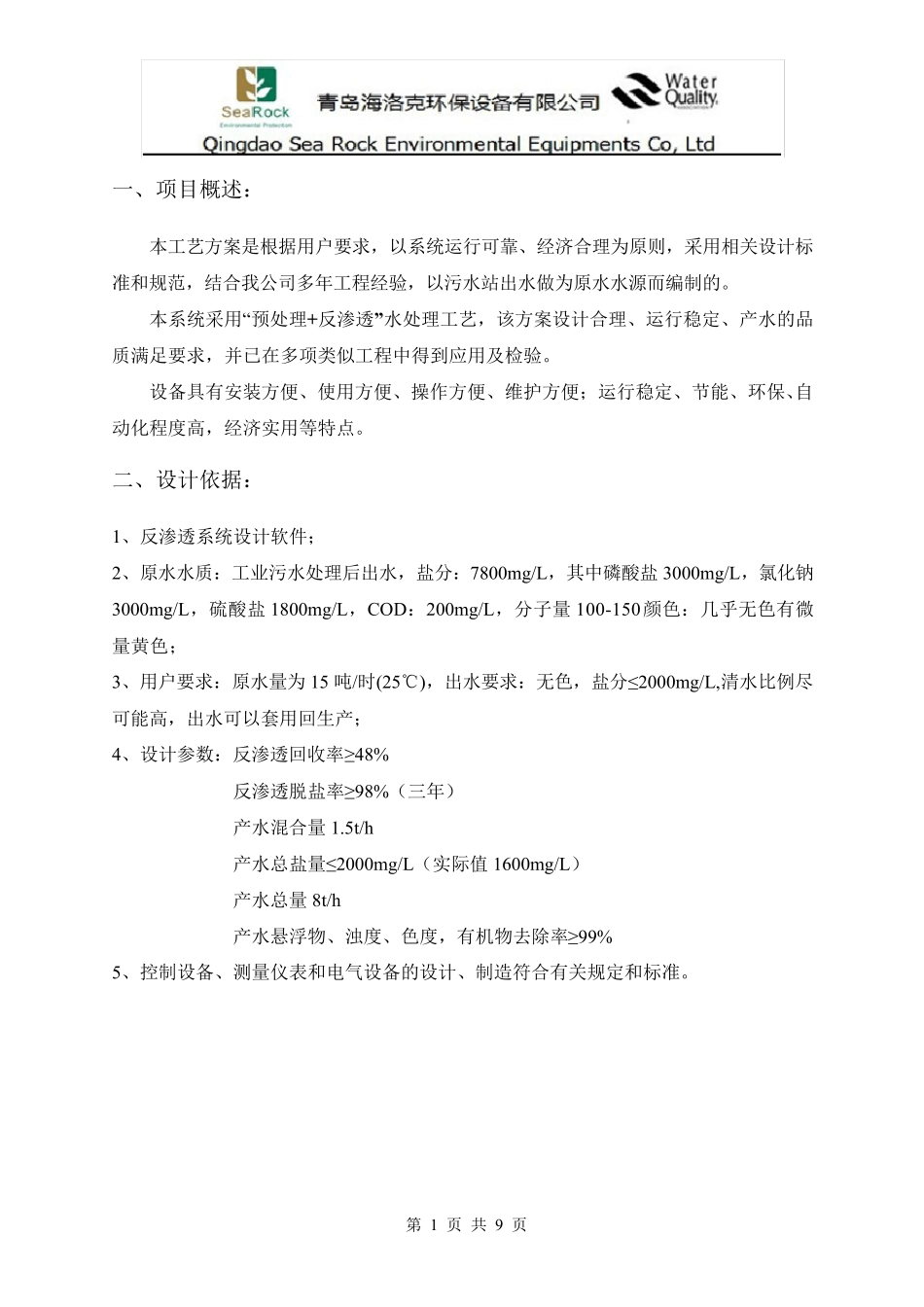

8吨每小时中水回用设备设计方案2015.6.9_第2页
2/9
8吨每小时中水回用设备设计方案2015.6.9_第3页
3/9
8T/H 中水回用设备设计方案设计单位:青岛海洛克环保设备有限公司2014 年 05 月第 1 页 共 9 页一、项目概述:本工艺方案是根据用户要求,以系统运行可靠、经济合理为原则,采用相关设计标准和规范,结合我公司多年工程经验,以污水站出水做为原水水源而编制的。本系统采用“预处理+反渗透”水处理工艺,该方案设计合理、运行稳定、产水的品质满足要求,并已在多项类似工程中得到应用及检验。设备具有安装方便、使用方便、操作方便、维护方便;运行稳定、节能、环保、自动化程度高,经济实用等特点。二、设计依据:1、反渗透系统设计软件;2、原水水质:工业污水处理后出水,盐分:7800mg/L,其中磷酸盐 3000mg/L,氯化钠3000mg/L,硫酸盐 1800mg/L,COD:200mg/L,分子量100-150颜色:几乎无色有微量黄色;3、用户要求:原水量为 15 吨/时(25℃),出水要求:无色,盐分≤2000mg/L,清水比例尽可能高,出水可以套用回生产;4、设计参数:反渗透回收率≥48%反渗透脱盐率≥98%(三年)产水混合量1.5t/h产水总盐量≤2000mg/L(实际值 1600mg/L)产水总量8t/h产水悬浮物、浊度、色度,有机物去除率≥99%5、控制设备、测量仪表和电气设备的设计、制造符合有关规定和标准。第2 页共9 页三、工艺流程:四、工艺描述:4.1、预处理:对原水进行前期处理,改善供水水质,使之达到要求,减少、延缓膜的污染、延长其寿命,它处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。以满足反渗透装置进水的要求,保证反渗透装置能长期稳定运行。它由臭氧发生器、石英砂过滤器、活性炭过滤器和保安过滤器组成。臭氧发生器:利用臭氧的强氧化性和无机离子残留量少特点,降低原水色度及 COD等有机物,减少后续生物污染及污堵。石英砂过滤器:滤除水中的泥沙、杂质、悬浮物、降低原水的 SDI(污染指数密度)值。活性炭过滤器:具有双重作用,一是吸附;二是过滤。滤除水中的化学有机物、重金属、色度、异味、余氯等,改善口感。保安过滤器,5 微米 PP 滤芯,拦截大于 5 微米的物体,延长膜的寿命。4.2、反渗透装置:膜的分离孔径在 10-6cm-10-7cm,能除去水中有机物(如三卤甲烷中间体、胶体、悬浮物、微生物、细菌、藻类、霉类等)、热源、病毒等物质,流体经前6.5t/h13.5t/h1.5t/h15t/h工业污水强氧化池原水泵石英砂过滤器活性炭过滤器高压泵反渗透装置保安过滤器产水池臭氧发生器絮凝剂、杀菌剂阻垢剂、还原...
