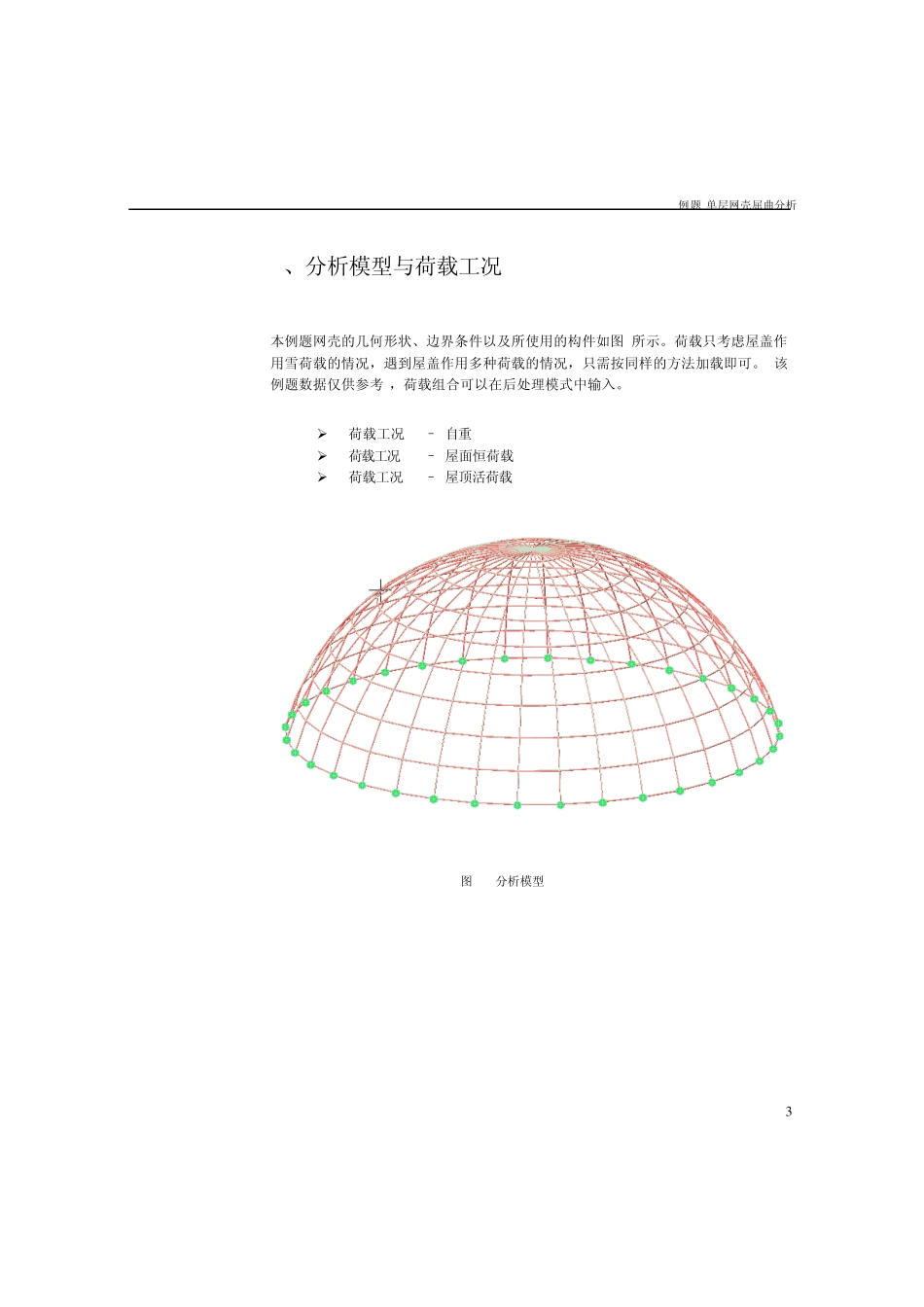

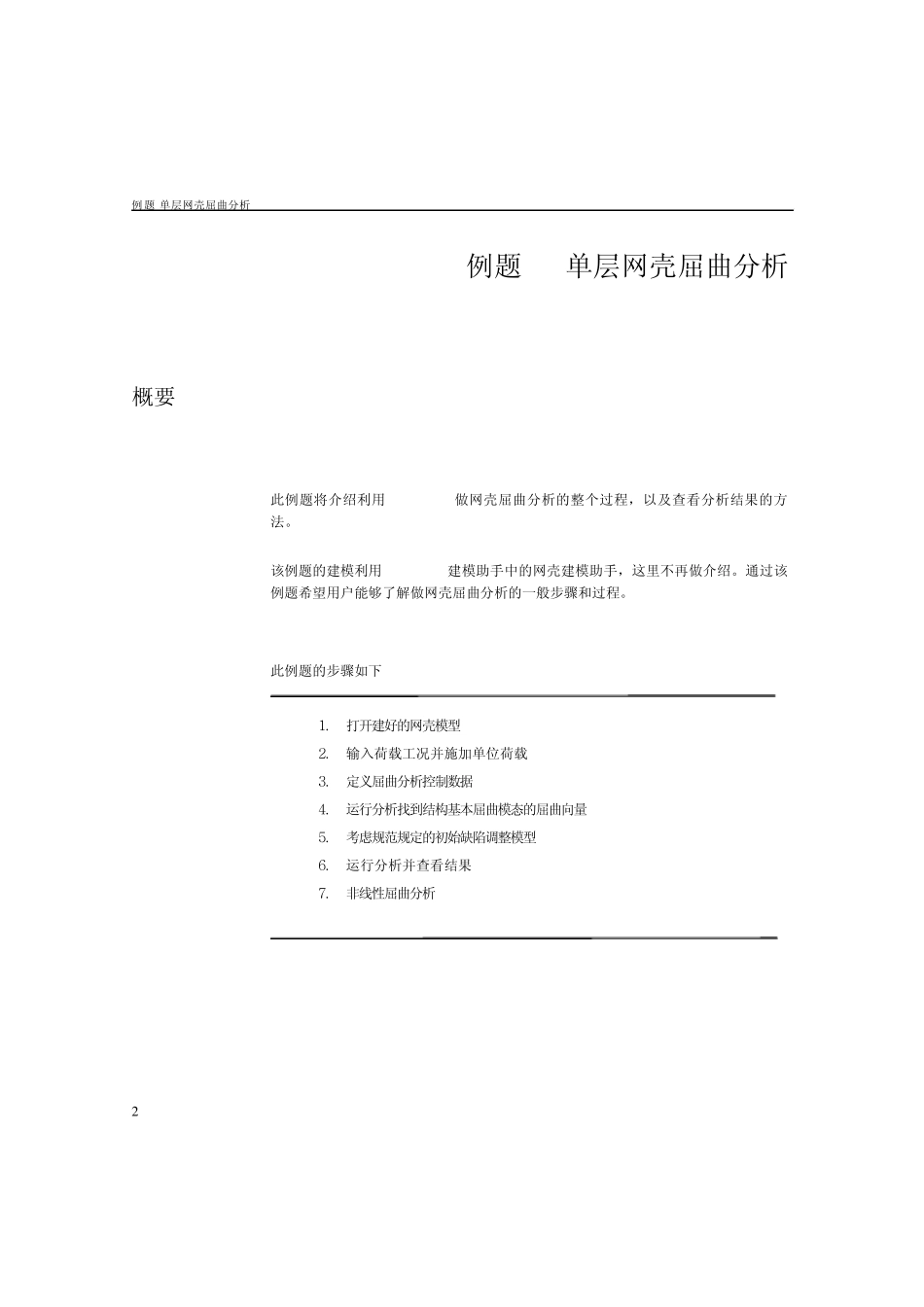

1 例题8 单层网壳屈曲分析 例题 单层网壳屈曲分析 2 例题. 单层网壳屈曲分析 概要 此例题将介绍利用MIDAS/Gen做网壳屈曲分析的整个过程,以及查看分析结果的方法。 该例题的建模利用MIDAS/Gen建模助手中的网壳建模助手,这里不再做介绍。通过该例题希望用户能够了解做网壳屈曲分析的一般步骤和过程。 此例题的步骤如下: 1 . 打开建好的网壳模型 2 . 输入荷载工况并施加单位荷载 3 . 定义屈曲分析控制数据 4 . 运行分析找到结构基本屈曲模态的屈曲向量 5 . 考虑规范规定的初始缺陷调整模型 6 . 运行分析并查看结果 7 . 非线性屈曲分析 例题 单层网壳屈曲分析 3 1、分析模型与荷载工况 本例题网壳的几何形状、边界条件以及所使用的构件如图1所示。荷载只考虑屋盖作用雪荷载的情况,遇到屋盖作用多种荷载的情况,只需按同样的方法加载即可。(该例题数据仅供参考),荷载组合可以在后处理模式中输入。 荷载工况 1 – 自重 荷载工况 2 – 屋面恒荷载 2kN 荷载工况 3 – 屋顶活荷载 2kN 图1 分析模型 例题 单层网壳屈曲分析 4 2、输入各种荷载 设定荷载工况 在输入荷载之前先设定荷载工况。 1 . 点击主菜单荷载 >静力荷载工况 2 . 在对话窗口中输入如图2所示的荷载工况 图2 输入荷载工况 注: 在极限状态设计法 中屋面活 荷载与 普通 层的活荷 载的荷 载分项系数不 同,故 荷载 工 况 也 需 单独 输入。 例题 单层网壳屈曲分析 5 输入自重 构件的材料和截面被定义后,程序将根据其体积和比重自动计算结构的自重。通过在自重指令中输入系数可以定义其作用方向。 输入自重的步骤如下。 1 . 在功能列表(图3的)中选择自重 2 . 在荷载工况名称选择栏选择‘自重’ 3 . 在自重系数的Z中输入‘-1’ 4 . 在操作选择栏点击键 图3 输入自重 例题 单层网壳屈曲分析 6 输入屋面荷载 为计算初始缺陷,先计算在各荷载工况组合作用下的基本屈曲模态的屈曲向量,因此将屋面上所作用的恒荷载和活荷载施加到网壳上的各节点上。 图4 屋顶荷载单位力的施加 例题 单层网壳屈曲分析 7 3、定义屈曲分析控制数据 主菜单>分析>屈曲分析控制 定义屈曲分析控制数据,运行屈曲分析,找到网壳结构最低阶屈曲模态(第一屈曲模态)的屈曲向量,通过该模态得屈曲向量考虑结构的初始缺陷 图5 屈曲分析控制数据 确认,运行分析。 例题 单层网壳...
