95%乙醇水冷凝器设计说明书

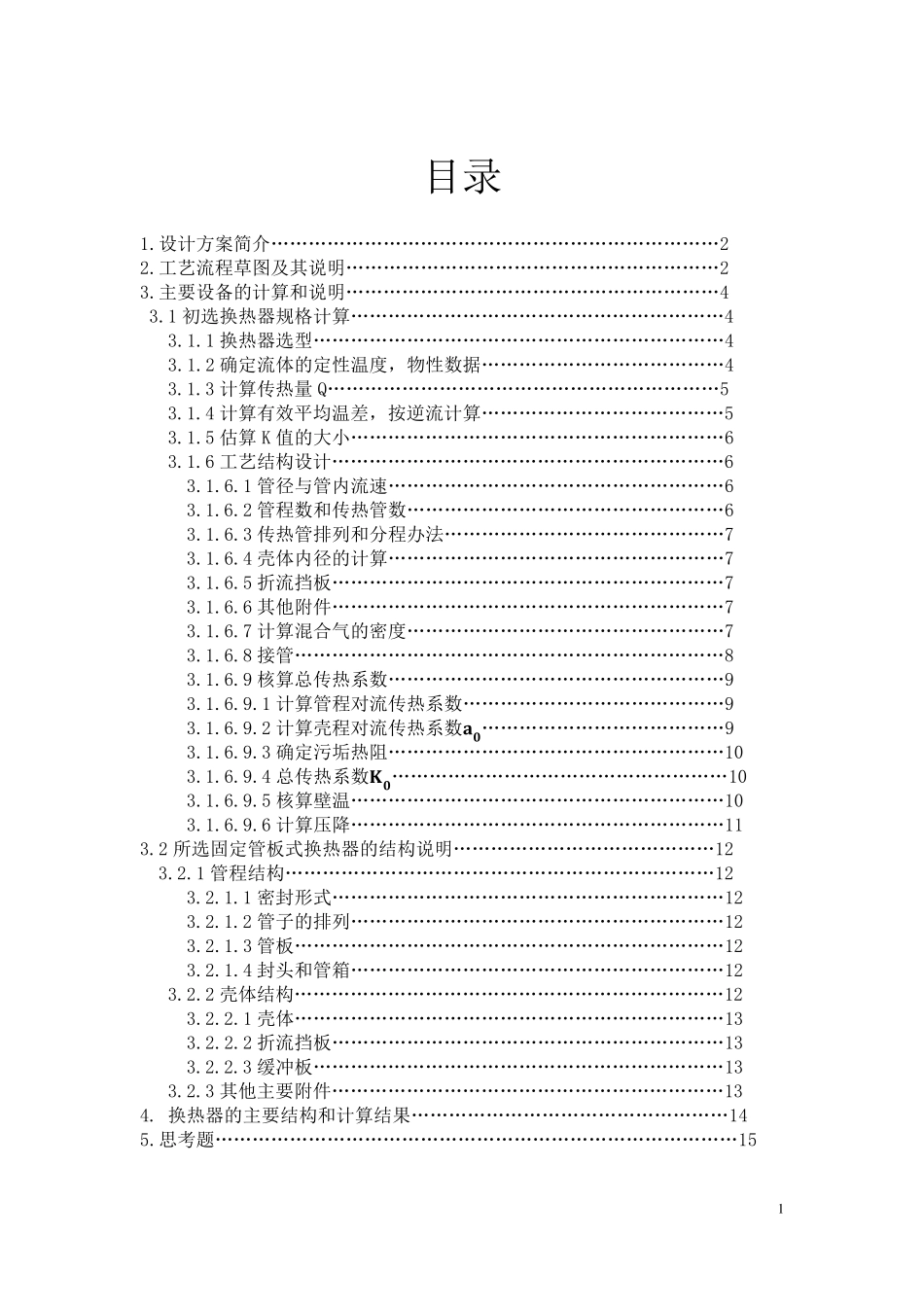

1 目录 1.设计方案简介………………………………………………………………2 2.工艺流程草图及其说明……………………………………………………2 3.主要设备的计算和说明……………………………………………………4 3.1 初选换热器规格计算……………………………………………………4 3.1.1 换热器选型…………………………………………………………4 3.1.2 确定流体的定性温度，物性数据…………………………………4 3.1.3 计算传热量 Q………………………………………………………5 3.1.4 计算有效平均温差，按逆流计算…………………………………5 3.1.5 估算 K 值的大小……………………………………………………6 3.1.6 工艺结构设计………………………………………………………6 3.1.6.1 管径与管内流速………………………………………………6 3.1.6.2 管程数和传热管数……………………………………………6 3.1.6.3 传热管排列和分程办法………………………………………7 3.1.6.4 壳体内径的计算………………………………………………7 3.1.6.5 折流挡板………………………………………………………7 3.1.6.6 其他附件………………………………………………………7 3.1.6.7 计算混合气的密度……………………………………………7 3.1.6.8 接管……………………………………………………………8 3.1.6.9 核算总传热系数………………………………………………9 3.1.6.9.1 计算管程对流传热系数……………………………………9 3.1.6.9.2 计算壳程对流传热系数ᵁᵼ…………………………………9 3.1.6.9.3 确定污垢热阻………………………………………………10 3.1.6.9.4 总传热系数ᵀ ᵼ………………………………………………10 3.1.6.9.5 核算壁温……………………………………………………10 3.1.6.9.6 计算压降……………………………………………………11 3.2 所选固定管板式换热器的结构说明……………………………………12 3.2.1 管程结构……………………………………………………………12 3.2.1.1 密封形式………………………………………………………12 3.2.1.2 管子的排列……………………………………………………12 3.2.1.3 管板……………………………………………………………12 3.2.1.4 封头和管箱……………………………………………………12 3.2.2 壳体结构...
