97型军用指北针使用维护说明

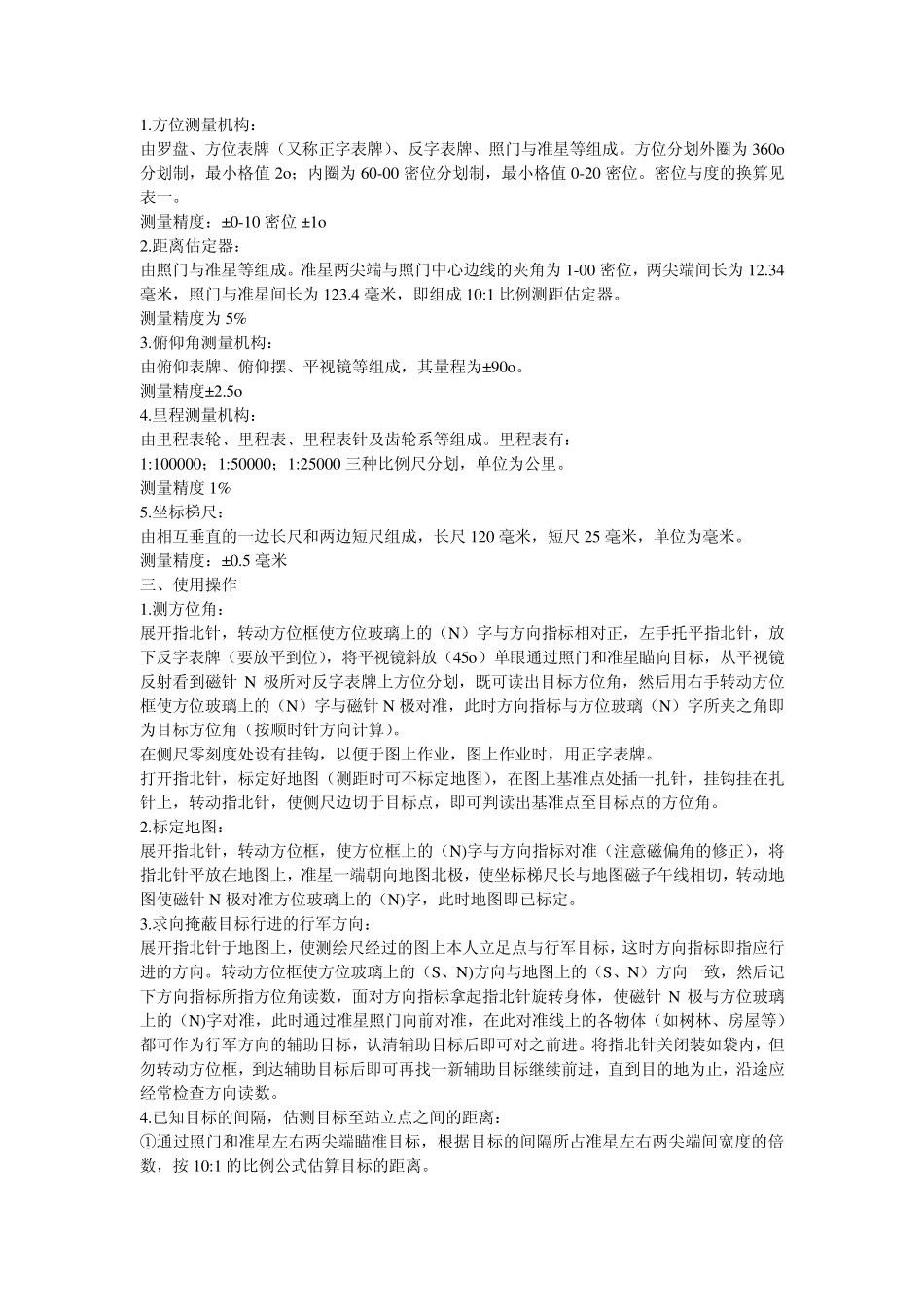

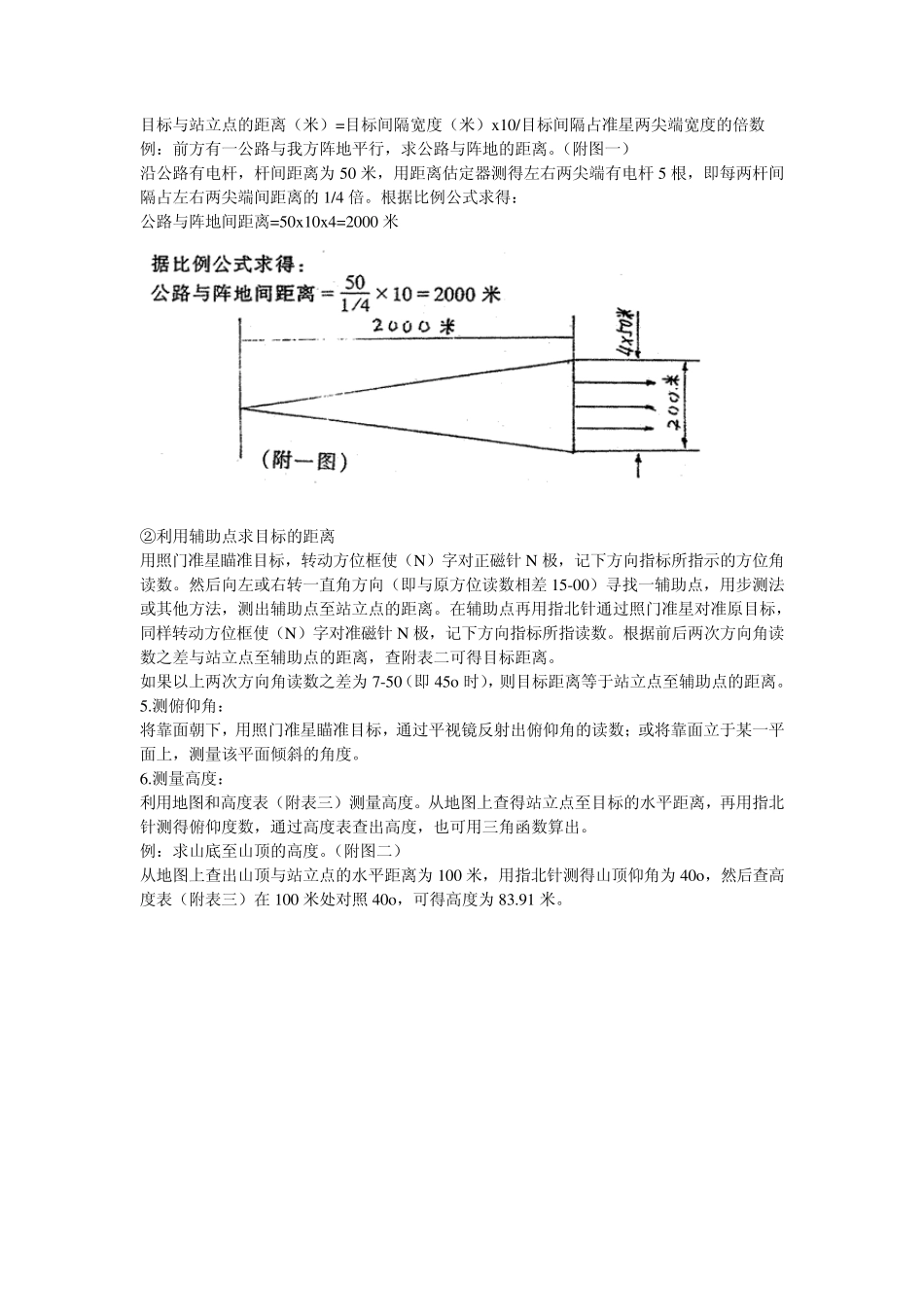

97 型军用指北针使用维护说明---- 一、用途 Y/JZB97 型指北针由方位测量机构、距离估定器、俯仰角测量机构、里程测量机构和坐标梯尺等组成，具有测定方位、距离、俯仰角、地图上的里程、坐标及绘制简单地图等功能。 指北针上涂有夜光标志，以供夜间作业使用。 二、构造及性能 1.方位测量机构： 由罗盘、方位表牌（又称正字表牌）、反字表牌、照门与准星等组成。方位分划外圈为 360o分划制，最小格值 2o；内圈为 60-00 密位分划制，最小格值 0-20 密位。密位与度的换算见表一。 测量精度：±0-10 密位 ±1o 2.距离估定器： 由照门与准星等组成。准星两尖端与照门中心边线的夹角为 1-00 密位，两尖端间长为 12.34毫米，照门与准星间长为 123.4 毫米，即组成 10:1 比例测距估定器。 测量精度为 5% 3.俯仰角测量机构： 由俯仰表牌、俯仰摆、平视镜等组成，其量程为±90o。 测量精度±2.5o 4.里程测量机构： 由里程表轮、里程表、里程表针及齿轮系等组成。里程表有： 1:100000；1:50000；1:25000 三种比例尺分划，单位为公里。 测量精度 1% 5.坐标梯尺： 由相互垂直的一边长尺和两边短尺组成，长尺 120 毫米，短尺 25 毫米，单位为毫米。 测量精度：±0.5 毫米 三、使用操作 1.测方位角： 展开指北针，转动方位框使方位玻璃上的（N）字与方向指标相对正，左手托平指北针，放下反字表牌（要放平到位），将平视镜斜放（45o）单眼通过照门和准星瞄向目标，从平视镜反射看到磁针 N 极所对反字表牌上方位分划，既可读出目标方位角，然后用右手转动方位框使方位玻璃上的（N）字与磁针 N 极对准，此时方向指标与方位玻璃（N）字所夹之角即为目标方位角（按顺时针方向计算）。 在侧尺零刻度处设有挂钩，以便于图上作业，图上作业时，用正字表牌。 打开指北针，标定好地图（测距时可不标定地图），在图上基准点处插一扎针，挂钩挂在扎针上，转动指北针，使侧尺边切于目标点，即可判读出基准点至目标点的方位角。 2.标定地图： 展开指北针，转动方位框，使方位框上的（N)字与方向指标对准（注意磁偏角的修正），将指北针平放在地图上，准星一端朝向地图北极，使坐标梯尺长与地图磁子午线相切，转动地图使磁针 N 极对准方位玻璃上的（N)字，此时地图即已标定。 3.求向掩蔽目标行进的行军方向： 展开指北针于地图上，使测绘尺经过的图上本人立足点与行军目标，这时方向指标即指应行进的方向。转动方位...
