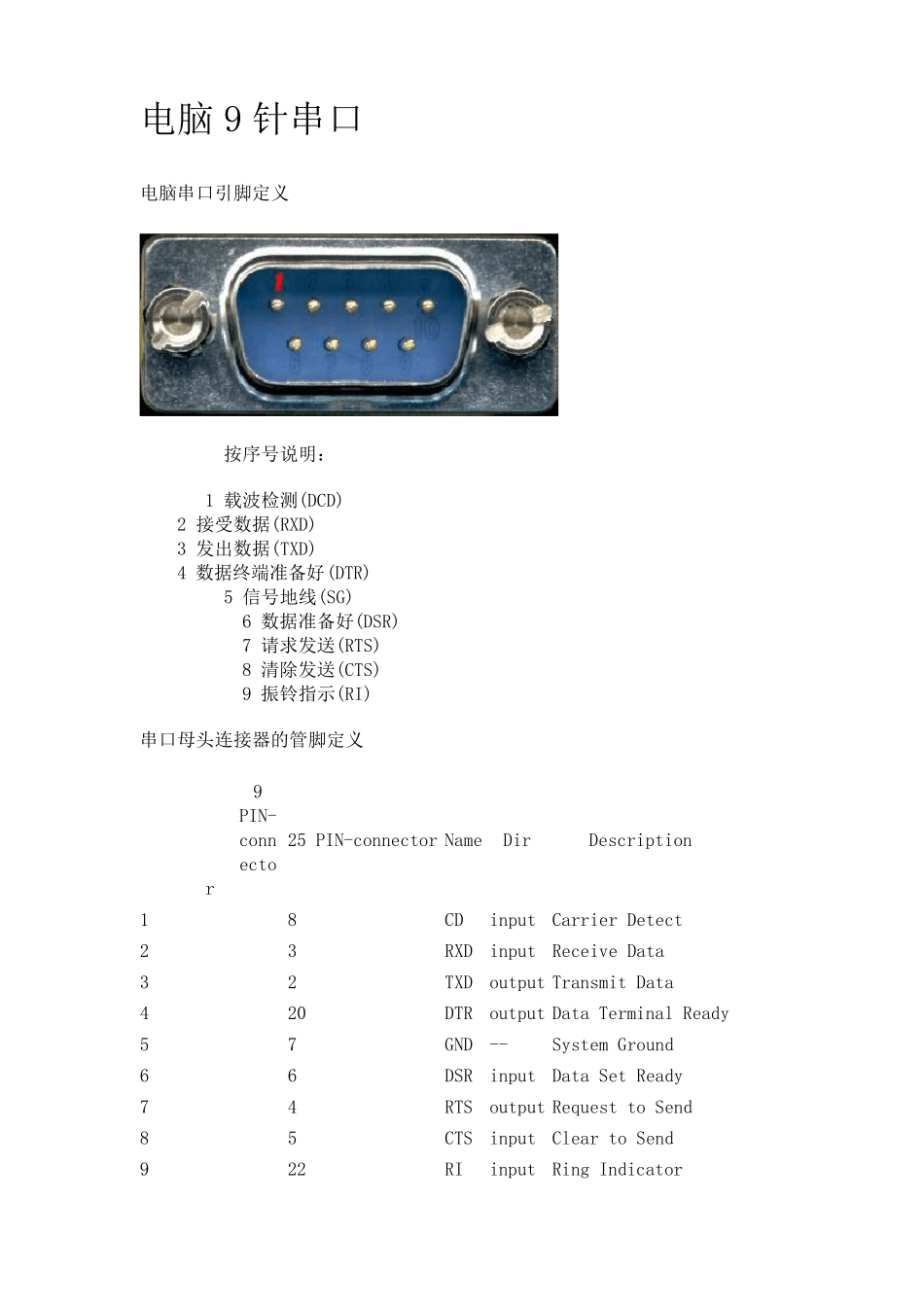

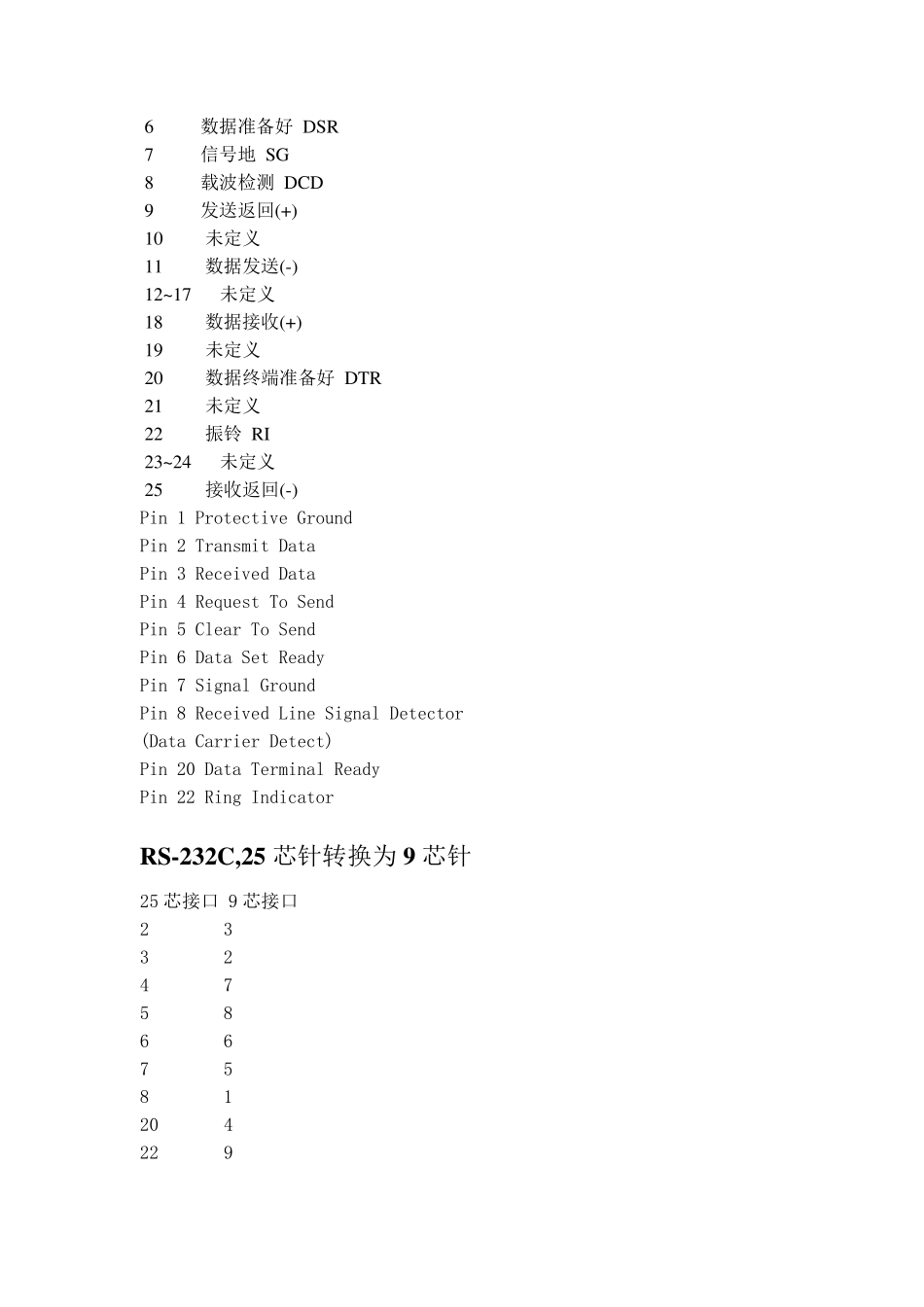

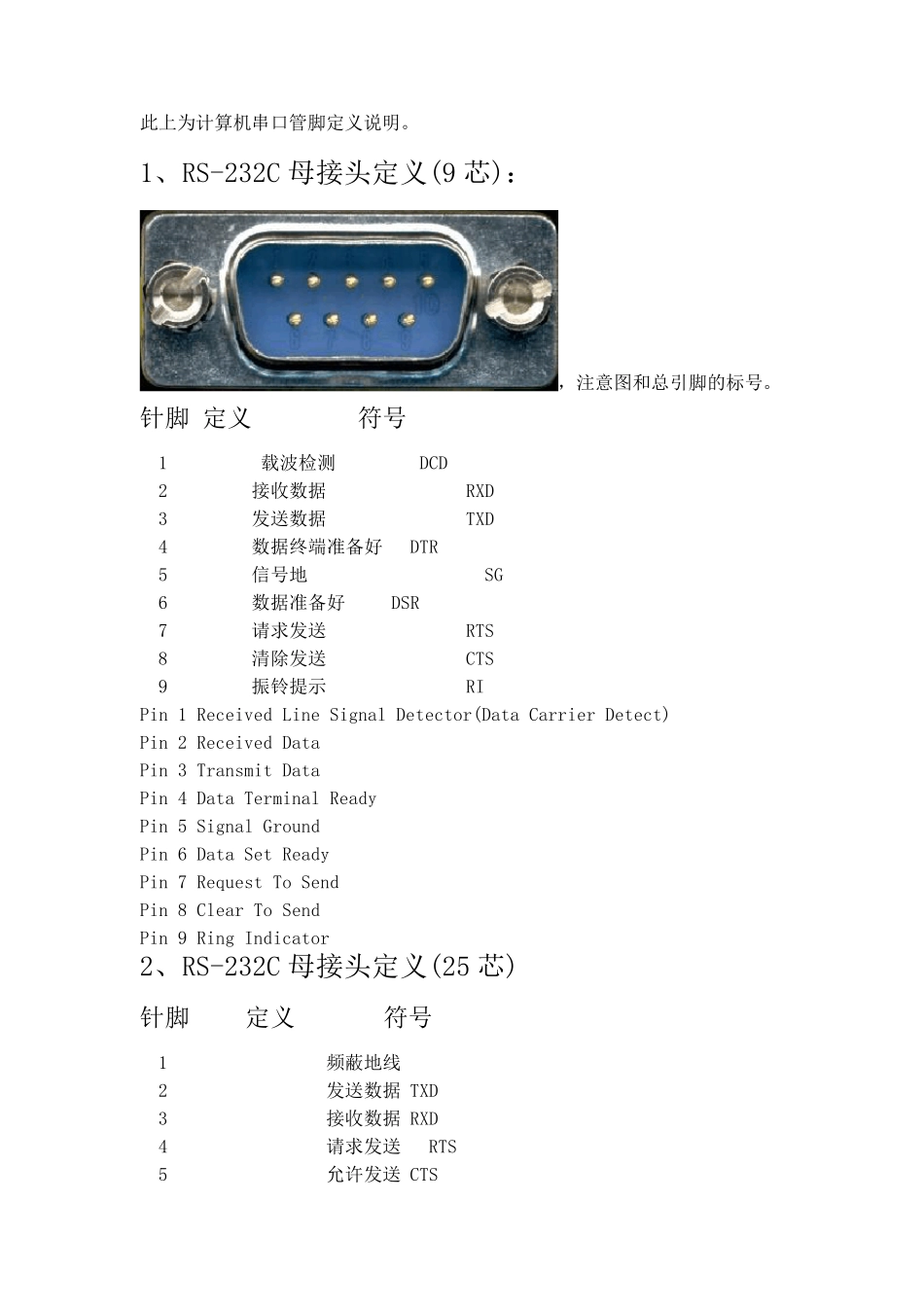

电脑9 针串口 电脑串口引脚定义 按序号说明： 1 载波检测(DCD) 2 接受数据(RXD) 3 发出数据(TXD) 4 数据终端准备好(DTR) 5 信号地线(SG) 6 数据准备好(DSR) 7 请求发送(RTS) 8 清除发送(CTS) 9 振铃指示(RI) 串口母头连接器的管脚定义 9 PIN-connector 25 PIN-connector Name Dir Description 1 8 CD input Carrier Detect 2 3 RXD input Receive Data 3 2 TXD output Transmit Data 4 20 DTR output Data Terminal Ready 5 7 GND -- System Ground 6 6 DSR input Data Set Ready 7 4 RTS output Request to Send 8 5 CTS input Clear to Send 9 22 RI input Ring Indicator 此上为计算机串口管脚定义说明。 1、RS-232C 母接头定义(9 芯)： ，注意图和总引脚的标号。 针脚 定义 符号 1 载波检测 DCD 2 接收数据 RXD 3 发送数据 TXD 4 数据终端准备好 DTR 5 信号地 SG 6 数据准备好 DSR 7 请求发送 RTS 8 清除发送 CTS 9 振铃提示 RI Pin 1 Received Line Signal Detector(Data Carrier Detect) Pin 2 Received Data Pin 3 Transmit Data Pin 4 Data Terminal Ready Pin 5 Signal Ground Pin 6 Data Set Ready Pin 7 Request To Send Pin 8 Clear To Send Pin 9 Ring Indicator 2、RS-232C 母接头定义(25 芯) 针脚 定义 符号 1 频蔽地线 2 发送数据 TXD 3 接收数据 RXD 4 请求发送 RTS 5 允许发送 CTS 6 数据准备好 DSR 7 信号地 SG 8 载波检测 DCD 9 发送返回(+) 10 未定义 11 数据发送(-) 12~17 未定义 18 数据接收(+) 19 未定义 20 数据终端准备好 DTR 21 未定义 22 振铃 RI 23~24 未定义 25 接收返回(-) Pin 1 Protective Ground Pin 2 Transmit Data Pin 3 Received Data Pin 4 Request To Send Pin 5 Clear To Send Pin 6 Data Set Ready Pin 7 Signal Ground Pin 8 Received Line Signal Detector (Data Carrier Detect) Pin 20 Data Terminal Ready Pin 22 Ring Indicator RS-232C,25 芯针转换为 9 芯针 25 芯接口 9 芯接口 2 3 3 2 4 7 5 8 6 6 7 5 8 1 20 4 22 9 二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊...
