A053LCD型履带式陶瓷电加热器

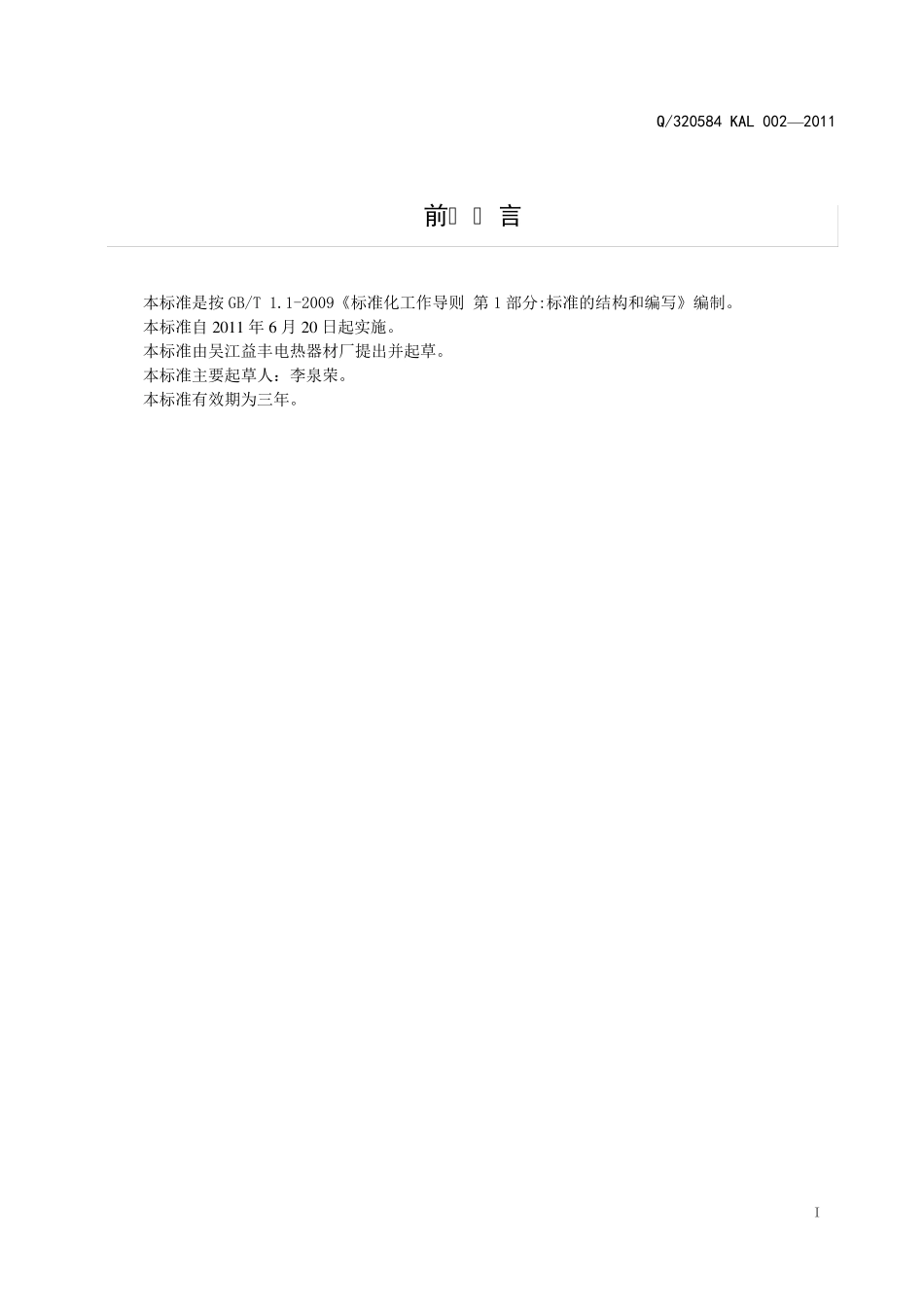

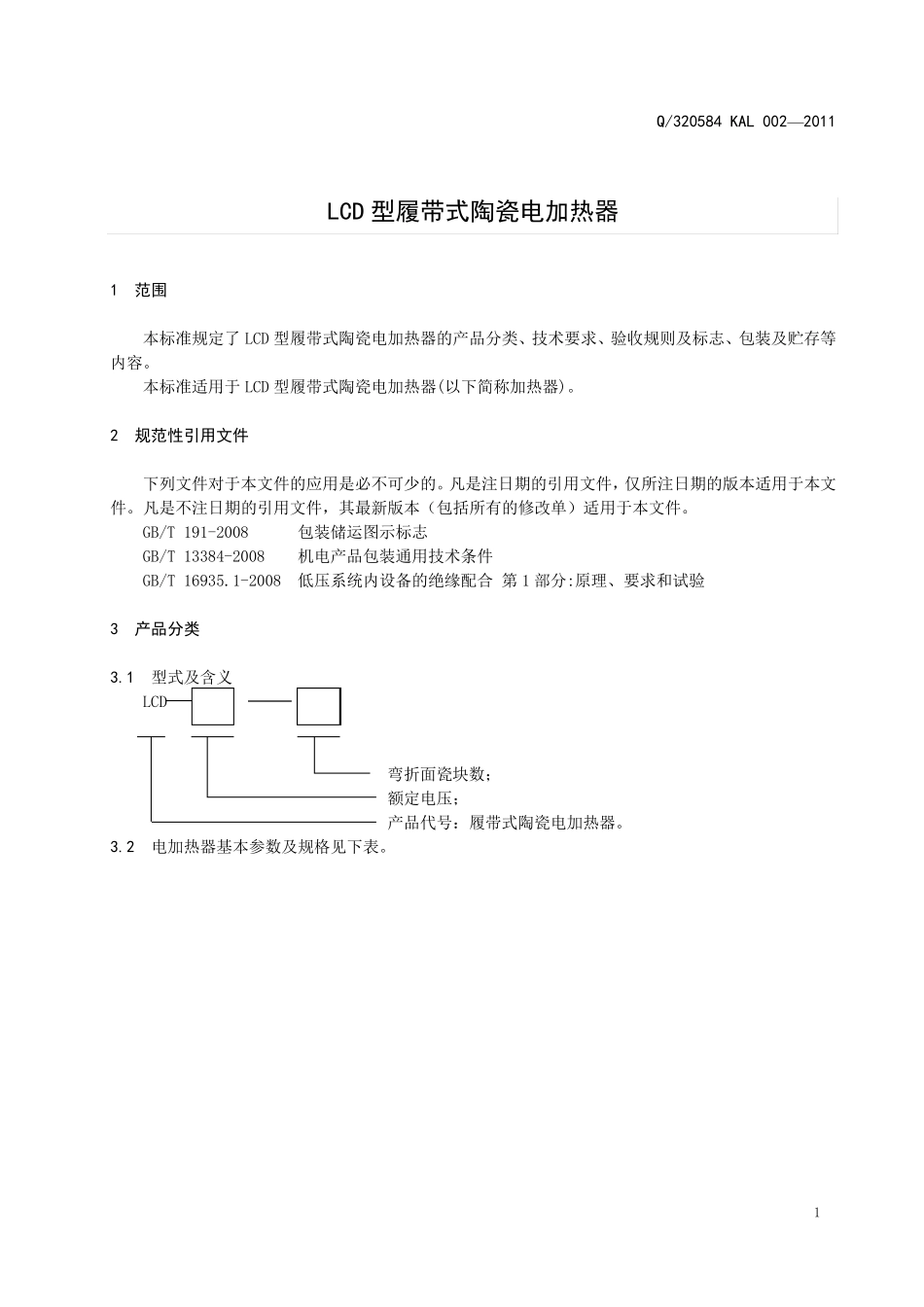

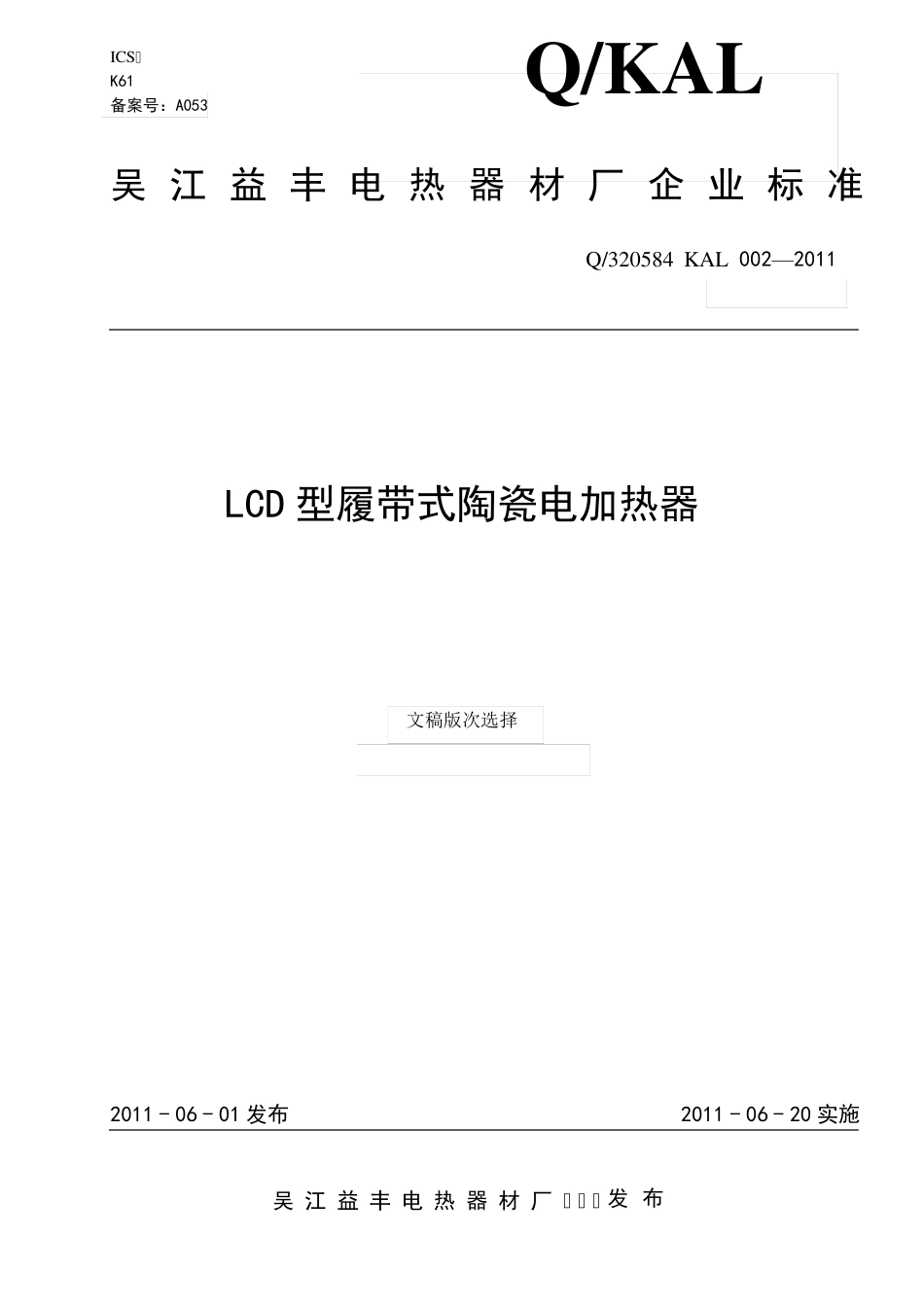

ICS K61 备案号：A053 Q/KAL 吴江益丰电热器材厂企业 标 准 Q/320584 KAL 002—2011 LCD 型履带式陶瓷电加热器 文稿版次选择 2011 - 06 - 01 发布 2011 - 06 - 20 实施 吴江益丰电热器材厂 发 布 Q/320584 KAL 002—2011 I 前 言 本标准是按GB/T 1.1-2009《标准化工作导则 第1 部分:标准的结构和编写》编制。 本标准自 2 0 1 1 年 6 月 2 0 日起实施。 本标准由吴江益丰电热器材厂提出并起草。 本标准主要起草人：李泉荣。 本标准有效期为三年。 Q/320584 KAL 002—2011 1 LCD 型履带式陶瓷电加热器 1 范围 本标准规定了LCD 型履带式陶瓷电加热器的产品分类、技术要求、验收规则及标志、包装及贮存等内容。 本标准适用于 LCD 型履带式陶瓷电加热器(以下简称加热器)。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 13384-2008 机电产品包装通用技术条件 GB/T 16935.1-2008 低压系统内设备的绝缘配合 第 1 部分:原理、要求和试验 3 产品分类 3.1 型式及含义 LCD 弯折面瓷块数； 额定电压； 产品代号：履带式陶瓷电加热器。 3.2 电加热器基本参数及规格见下表。 Q/320584 KAL 002—2011 2 表1 序号 型号 额定电压 V 额定功率 kW 最高工作温度 ℃ 发热面尺寸 长×宽 （mm2） 1 2 3 4 5 6 7 8 9 10 11 12 13 LCD-220-25 LCD-220-50 LCD-220-110 LCD-220-13 LCD-220-16 LCD-220-32 LCD-110-64 LCD-110-24 LCD-110-48 LCD-110-12 LCD-110-16 LCD-55-20 LCD-55-10 220 220 220 220 220 220 110 110 110 110 110 55 55 10 10 10 10 10 10 5 5 5 5 5 2.5 2.5 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 660×330 1320×165 2640×82.5 345×640 430×520 860×260 1720×130 630×165 1260×82.5 315×330 430×250 530×82.5 265×165 3.3 结构型式 加热器由氧化铝陶瓷元件(以下简称陶瓷元件)，镍铬丝缆及接插件组成。可根据被加热体的形状和加热面积大小及不同热处理的温度要求，组成相应的电加热器。 4 技术要求 4.1 陶瓷元件应符合下列性能要...
