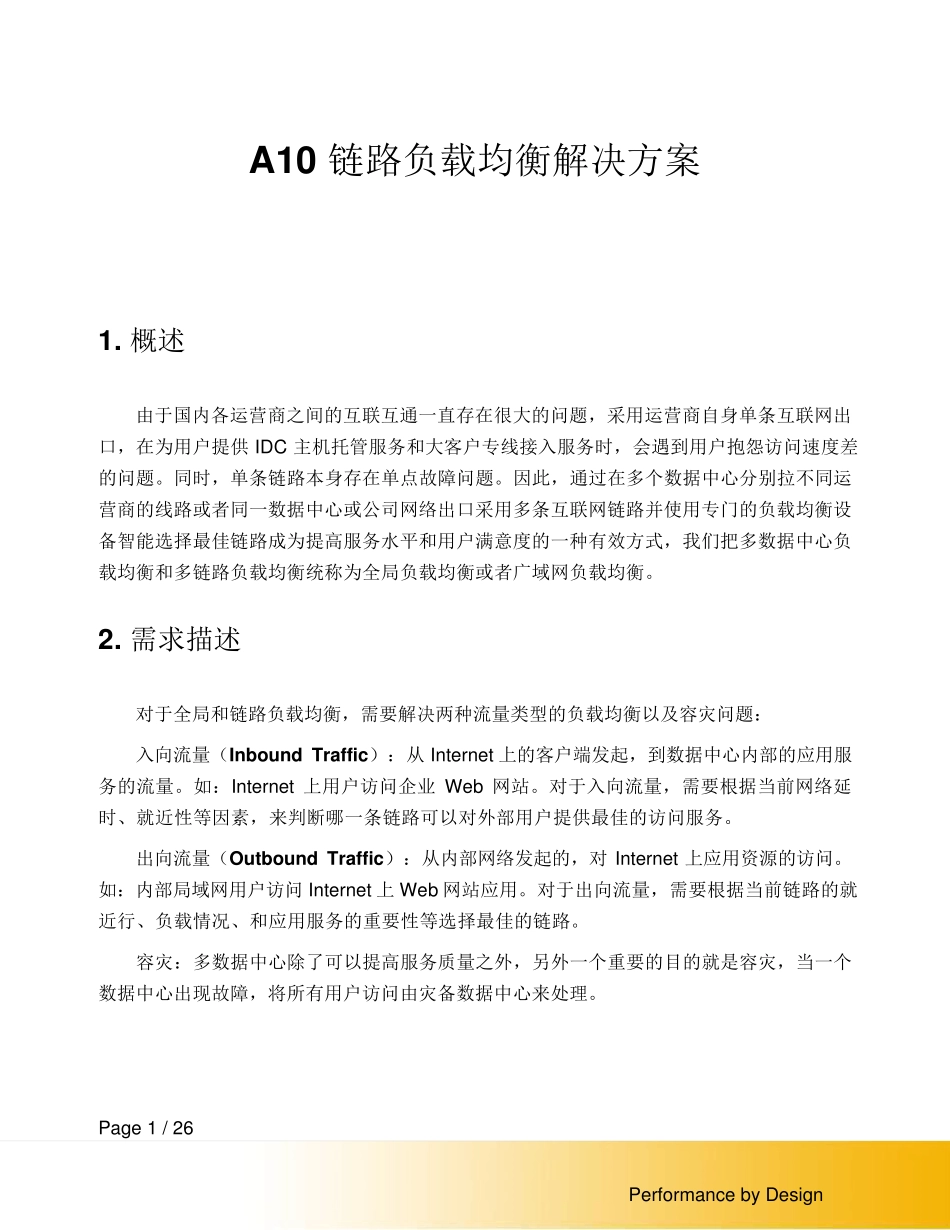

Page 1 / 26 © 2008 A10 Networks, Inc. All Rights Reserved Performance by Design A10 链路负载均衡解决方案 1. 概述 由于国内各运营商之间的互联互通一直存在很大的问题，采用运营商自身单条互联网出口，在为用户提供 IDC 主机托管服务和大客户专线接入服务时，会遇到用户抱怨访问速度差的问题。同时，单条链路本身存在单点故障问题。因此，通过在多个数据中心分别拉不同运营商的线路或者同一数据中心或公司网络出口采用多条互联网链路并使用专门的负载均衡设备智能选择最佳链路成为提高服务水平和用户满意度的一种有效方式，我们把多数据中心负载均衡和多链路负载均衡统称为全局负载均衡或者广域网负载均衡。 2. 需求描述 对于全局和链路负载均衡，需要解决两种流量类型的负载均衡以及容灾问题： 入向流量（Inbou nd Traffic）：从Internet 上的客户端发起，到数据中心内部的应用服务的流量。如：Internet 上用户访问企业Web 网站。对于入向流量，需要根据当前网络延时、就近性等因素，来判断哪一条链路可以对外部用户提供最佳的访问服务。 出向流量（Ou tbou nd Traffic）：从内部网络发起的，对 Internet 上应用资源的访问。如：内部局域网用户访问 Internet 上Web 网站应用。对于出向流量，需要根据当前链路的就近行、负载情况、和应用服务的重要性等选择最佳的链路。 容灾：多数据中心除了可以提高服务质量之外，另外一个重要的目的就是容灾，当一个数据中心出现故障，将所有用户访问由灾备数据中心来处理。 Page 2 / 26 © 2008 A10 Networks, Inc. All Rights Reserved Performance by Design 3. A10 LLB 负载均衡解决方案 3.1. 出向流量链路负载均衡（Ou tbou nd LLB） 相对于入向流量的链路负载均衡，出向流量的链路负载均衡则比较简单。当内部用户发起对外界的访问请求时，链路负载均衡控制器根据链路选择算法选择合适的链路，并对内部用户的IP 地址进行 NAT 转换。出向负载均衡是对每个数据中心内部的机器来而言的，通过放置在每个数据中心出口位置的AX 来实现。 WebClientLLB ControllerIP: 1.1.1.1IP: 2.2.2.2ISP_A LinkISP_B LinkInternetPrivate IP: 192.168.1.10 Page 3 / 26 © 2008 A10 Networks, Inc. All Rights Reserved Performance by Design 图例 3 采用LLB 的Ou tbou nd 访问实例 如图例3 所示，内部局域网...
