A320系列飞机气象雷达系统

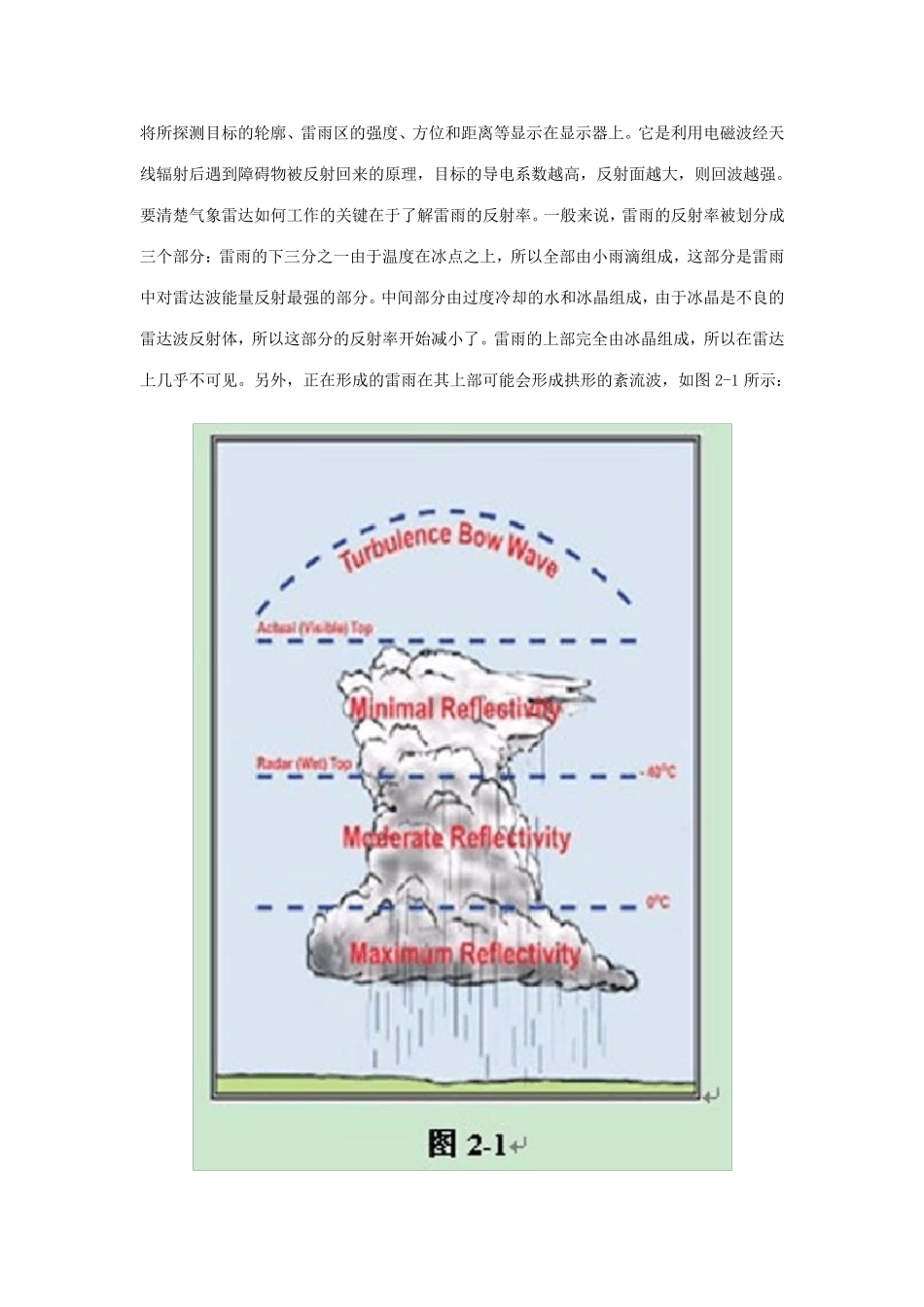

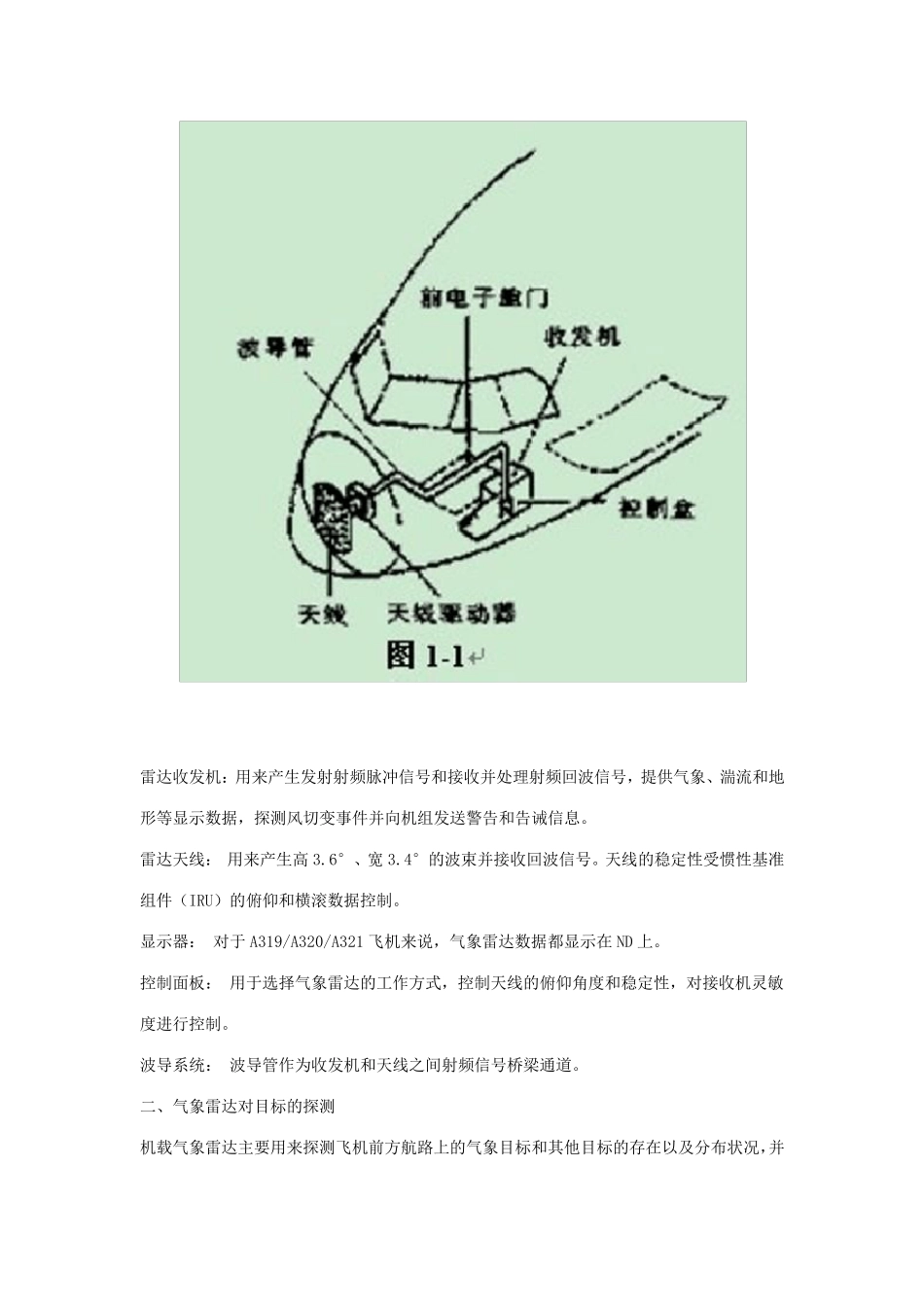

A320 系列飞机气象雷达系统介绍及机组操作建议 概述：机载气象雷达系统（WXR）用于在飞行中实时地探测飞机前方航路上的危险气象区域，以选择安全的航路，保障飞行的舒适和安全。机载气象雷达系统可以探测飞机前方的降水、湍流情况，也可以探测飞机前下方的地形情况。在显示器上用不同的颜色来表示降水的密度和地形情况。新型的气象雷达系统还具有预测风切变（PWS）功能，可以探测飞机前方风切变情况，使飞机在起飞、着陆阶段更安全。本文主要针对我公司 A320 系列飞机机载气象雷达系统的组成、工作原理、显示特点及我公司 A320 系列飞机气象雷达的种类和机组操作建议进行了介绍。 一、机载气象雷达系统的组成 机载气象雷达系统的基本组成由：雷达收发机、雷达天线、显示器、控制面板和波导系统等，如图 1-1 所示： 雷达收发机：用来产生发射射频脉冲信号和接收并处理射频回波信号，提供气象、湍流和地形等显示数据，探测风切变事件并向机组发送警告和告诫信息。 雷达天线： 用来产生高3.6°、宽 3.4°的波束并接收回波信号。天线的稳定性受惯性基准组件（IRU）的俯仰和横滚数据控制。 显示器： 对于 A319/A320/A321 飞机来说，气象雷达数据都显示在 ND 上。 控制面板： 用于选择气象雷达的工作方式，控制天线的俯仰角度和稳定性，对接收机灵敏度进行控制。 波导系统： 波导管作为收发机和天线之间射频信号桥梁通道。 二、气象雷达对目标的探测 机载气象雷达主要用来探测飞机前方航路上的气象目标和其他目标的存在以及分布状况，并将所探测目标的轮廓、雷雨区的强度、方位和距离等显示在显示器上。它是利用电磁波经天线辐射后遇到障碍物被反射回来的原理，目标的导电系数越高，反射面越大，则回波越强。 要清楚气象雷达如何工作的关键在于了解雷雨的反射率。一般来说，雷雨的反射率被划分成三个部分：雷雨的下三分之一由于温度在冰点之上，所以全部由小雨滴组成，这部分是雷雨中对雷达波能量反射最强的部分。中间部分由过度冷却的水和冰晶组成，由于冰晶是不良的雷达波反射体，所以这部分的反射率开始减小了。雷雨的上部完全由冰晶组成，所以在雷达上几乎不可见。另外，正在形成的雷雨在其上部可能会形成拱形的紊流波，如图 2-1 所示： 1.对降水目标的探测 机载气象雷达所探测的降水目标，如雷如、冰雹、雪等，它们属于导电的水物质，对雷达辐射的射频脉冲电磁波除一部分能量被吸收、损耗和散射外，均能被有效地反射...
