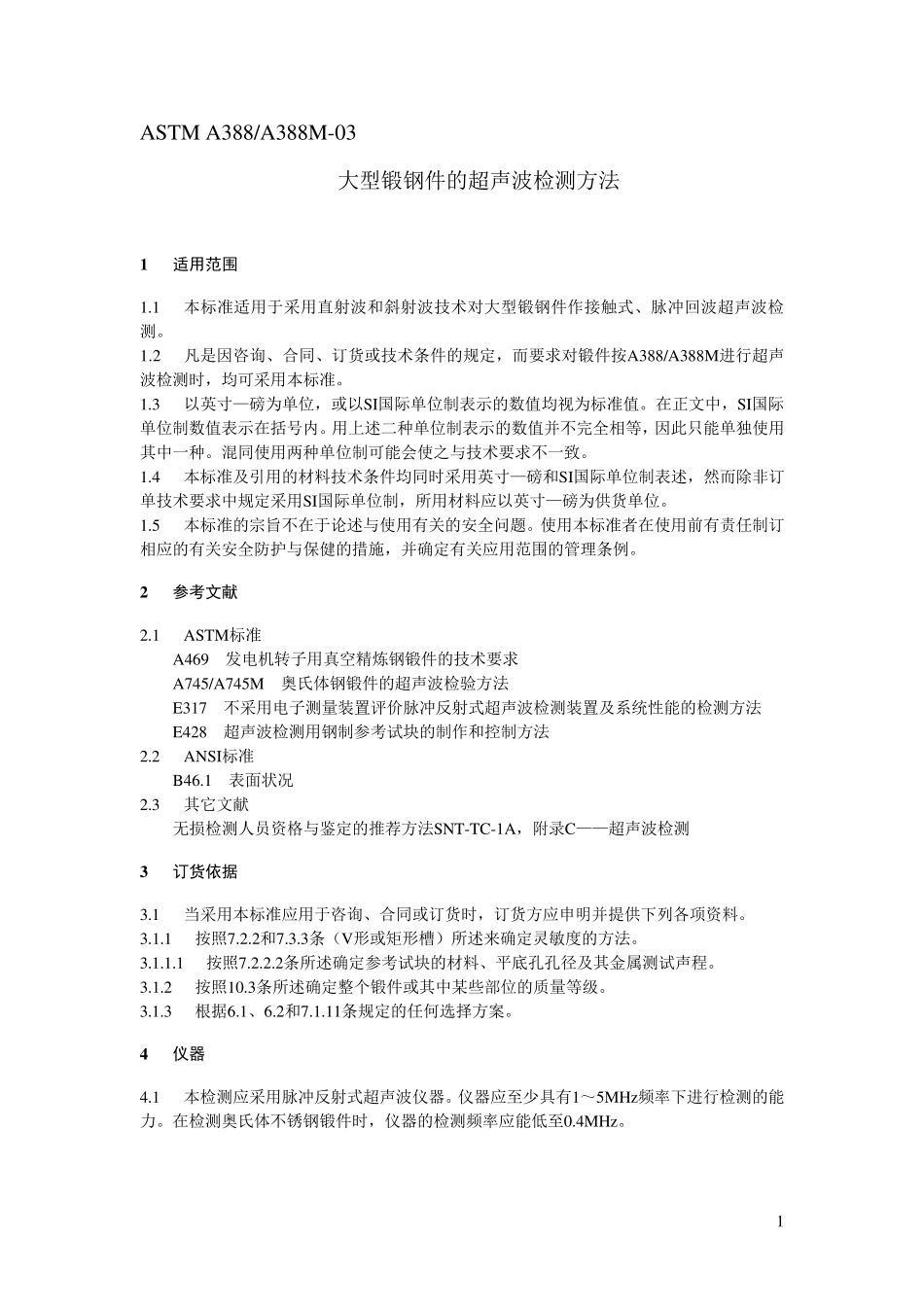

1 ASTM A388/A388M-03 大型锻钢件的超声波检测方法 1 适用范围 1.1 本标准适用于采用直射波和斜射波技术对大型锻钢件作接触式、脉冲回波超声波检测。 1.2 凡是因咨询、合同、订货或技术条件的规定，而要求对锻件按A388/A388M进行超声波检测时，均可采用本标准。 1.3 以英寸—磅为单位，或以SI国际单位制表示的数值均视为标准值。在正文中，SI国际单位制数值表示在括号内。用上述二种单位制表示的数值并不完全相等，因此只能单独使用其中一种。混同使用两种单位制可能会使之与技术要求不一致。 1.4 本标准及引用的材料技术条件均同时采用英寸—磅和SI国际单位制表述，然而除非订单技术要求中规定采用SI国际单位制，所用材料应以英寸—磅为供货单位。 1.5 本标准的宗旨不在于论述与使用有关的安全问题。使用本标准者在使用前有责任制订相应的有关安全防护与保健的措施，并确定有关应用范围的管理条例。 2 参考文献 2.1 ASTM标准 A469 发电机转子用真空精炼钢锻件的技术要求 A745/A745M 奥氏体钢锻件的超声波检验方法 E317 不采用电子测量装置评价脉冲反射式超声波检测装置及系统性能的检测方法 E428 超声波检测用钢制参考试块的制作和控制方法 2.2 ANSI标准 B46.1 表面状况 2.3 其它文献 无损检测人员资格与鉴定的推荐方法SNT-TC-1A，附录C——超声波检测 3 订货依据 3.1 当采用本标准应用于咨询、合同或订货时，订货方应申明并提供下列各项资料。 3.1.1 按照7.2.2和7.3.3条（V形或矩形槽）所述来确定灵敏度的方法。 3.1.1.1 按照7.2.2.2条所述确定参考试块的材料、平底孔孔径及其金属测试声程。 3.1.2 按照10.3条所述确定整个锻件或其中某些部位的质量等级。 3.1.3 根据6.1、6.2和7.1.11条规定的任何选择方案。 4 仪器 4.1 本检测应采用脉冲反射式超声波仪器。仪器应至少具有1～5MHz频率下进行检测的能力。在检测奥氏体不锈钢锻件时，仪器的检测频率应能低至0.4MHz。 2 4.1.1 超 声 波 仪 器 应 至 少 在 满 屏 高 度 （ 扫 描 线 至 屏 顶 ） 的 75%范 围 内 ， 具 有 线 性 显 示 （ 误差 在 5%以 内 ） 。 所 指 的 5%线 性 是 对 波 幅 在 示 波 屏 上 显 示 情 况 的 描 述 。 仪 器 的 线 性 应 按 E317标 准 所 规 定 的 方 法 进 行 校 验 。 按 E317或 E428标 准 制 作 的 任 何 一 组...
