abaqus实例

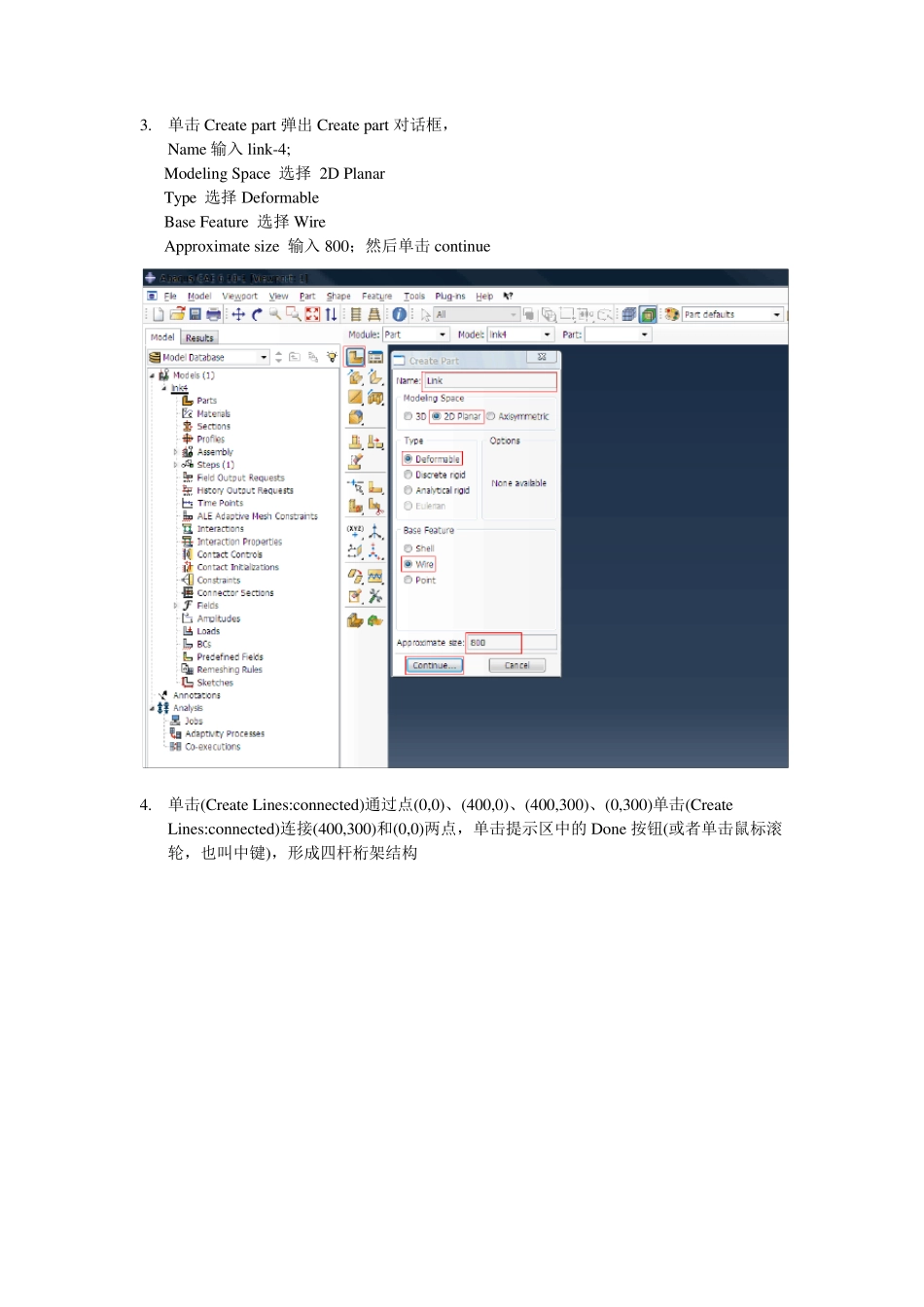

一．创建部件 1. 打开 abaqus; 开始/程序/Abaqus6.10-1/Abaque CAE 2. Model/Rename/Model-1,并输入名字 link4 3. 单击Create part 弹出Create part 对话框， Name 输入link-4; Modeling Space 选择 2D Planar Type 选择Deformable Base Feature 选择Wire Approximate size 输入800；然后单击continue 4. 单击(Create Lines:connected)通过点(0,0)、(400,0)、(400,300)、(0,300)单击(Create Lines:connected)连接(400,300)和(0,0)两点，单击提示区中的 Done 按钮(或者单击鼠标滚轮，也叫中键)，形成四杆桁架结构 5. 单击工具栏中的(Sav e Model Database),保存模型为link4.cae 二. 定义材料属性 6. 双击模型树中的Materials(或者将Modu le 切换到Property ,单击Create Material -ε) 弹出Edit Material 对话框后。 执行对话框中Mechanical/Elasticity /Elastic 命令， 在对话框底部出现的Data 栏中输入 You ng’s Modu le 为29.5e4， 单击OK.完成材料设定。 7. 单击“Create Section ”,弹出 Create Section 对话框， Category 中选择 Beam; Ty pe 中选择 Tru ss; 单击continu e 按钮 弹出 Edit Section 对话框， 材料选择默认的 Material-1,输入截面积(Cross-sectional area)为 100，单击ok 按钮。 8. 单击Assign Section, 框选整个模型， 单击鼠标中键， 弹出Edit Section Asignment 对话框中， 确认Section 后面选择的是刚才创建的Section-1,单击ok， 把截面属性Section-1 赋予整个模型。 提示：ABAQU S 中的材料属性不能直接赋予几何模型和有限元模型，必须通过创建截面属性，把材料属性赋予截面属性，然后再把截面属性赋予几何模型，间接地把材料赋予几何模型。 三. 定义装配体 9. 在环境栏Modu le 中选择Assembly ，进入装配模块； 单击“Instance part”弹出Create Instance 对话框， 在part 栏中选择link-4, 在实体类型(Instance Ty pe)后面选择Dependent(mesh on part) 单击ok 四.定义分析步 10. 在环境栏Modu le 后面选择Step，进入分析步模块，单击工具箱中的Create Step 按钮，在Create Step 对话框输入分析步名称 Name:Apply _Force Procedu re Ty pe:General/Static General 单击continu e 进入Edit Step 对话框(这里选择默认值)， 在Description：Apply forces and BCs...
