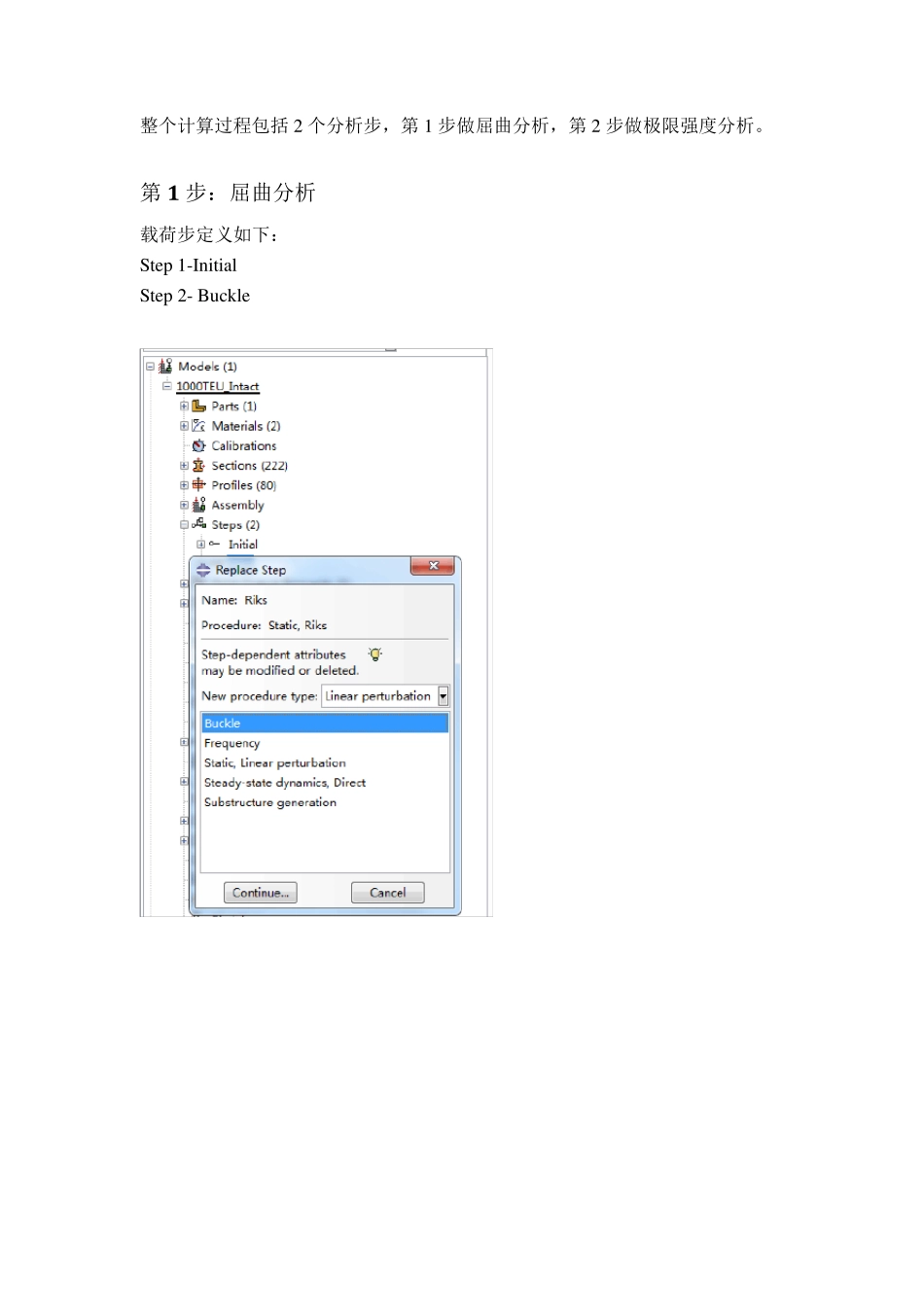

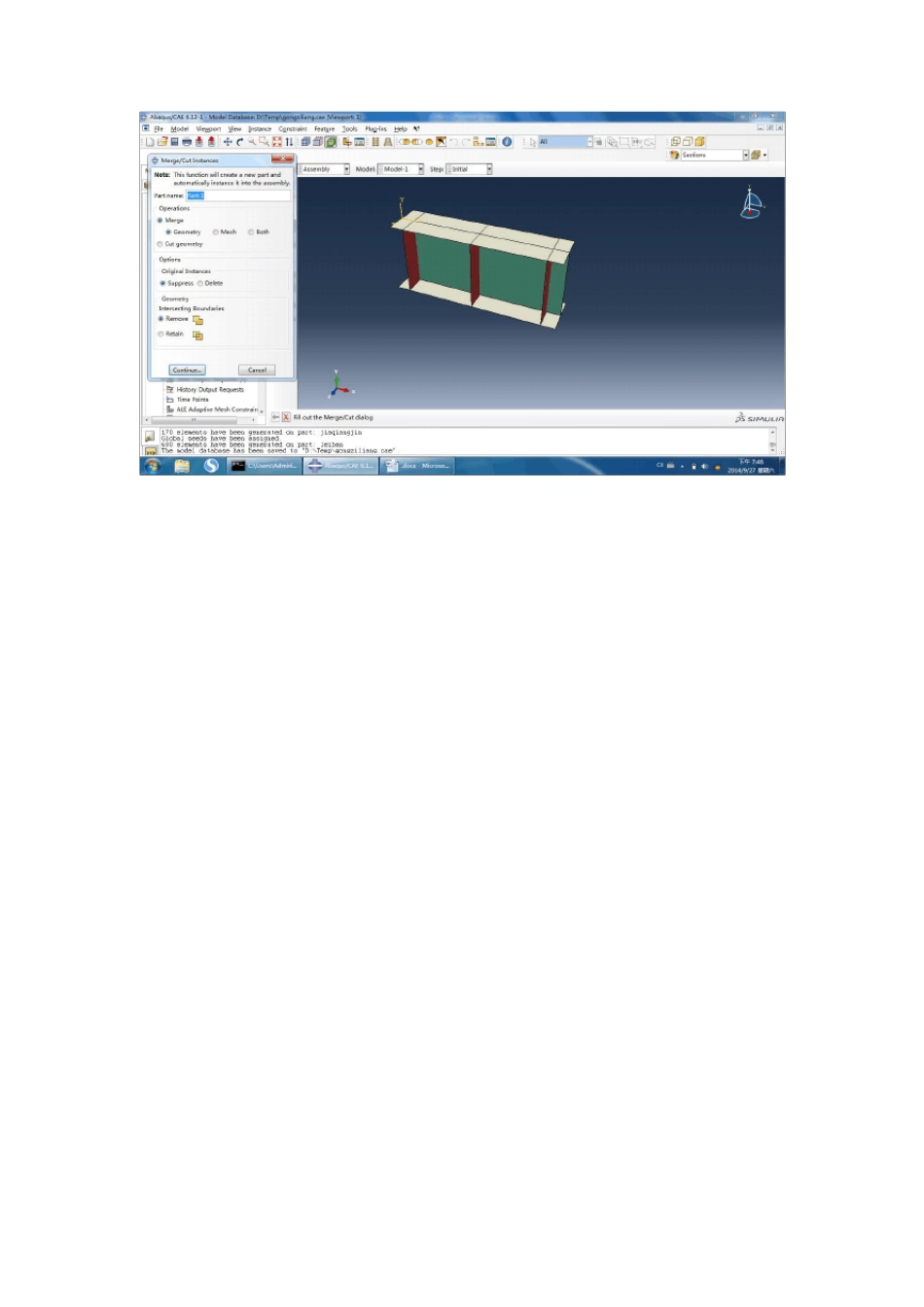

整个计算过程包括2 个分析步，第1 步做屈曲分析，第2 步做极限强度分析。 第1 步：屈曲分析 载荷步定义如下： Step 1-Initial Step 2- Bu ckle 并在Model-Edit Keywords 的图中位置加入下面的文字，输出屈曲模态 *nodefile, global=yes U, Create job 名称为“Bu ckling” 点击 continu e，完成第 1 步的计算。 第2 步：极限强度分析 将“buckle”分析步替换为“riks”分析步 在 Basic 选项卡中，Nlgeom：选择打开 在Instru mentation 选项卡中，定义如下参数，然后点击OK 定义一个新计算工作，输入名称，点击continu e 在Parallelization 选项卡，选择2 个CPU，如下所示，点击OK。 在此编辑Model-edit keywords，删除“第 1 步”加入的文字“*nodefile, global=yes U,”，并在下图位置加入下段文字： *imperfection, file=buckling, step=1 1, 2.5 点击OK，再保存文件。 最后提交计算。 提取计算结果 进入 visualization Module 点击 Create XY data 选择 ODB filed ou tpu t，点击continu e Position 选择 Uniqu e Nodal， CF：point loads 选择 CF2，再点击elements/nodes选项卡，选择跨中载荷加载点，最后点击sav e。 重复上一步操作，Position 选择 Uniqu e Nodal， U：spatial displacement 选择 U3，再点击elements/nodes 选项卡，选择板格中心点，最后点击sav e。 点击Create XY data, 选择operate on XY data，点击continu e 选择Combine（X,X）命令，横坐标选择保存的displacement 曲线，纵坐标选择保存的Point load 曲线，点击最后一行Create XY Data 与Sav e as。
