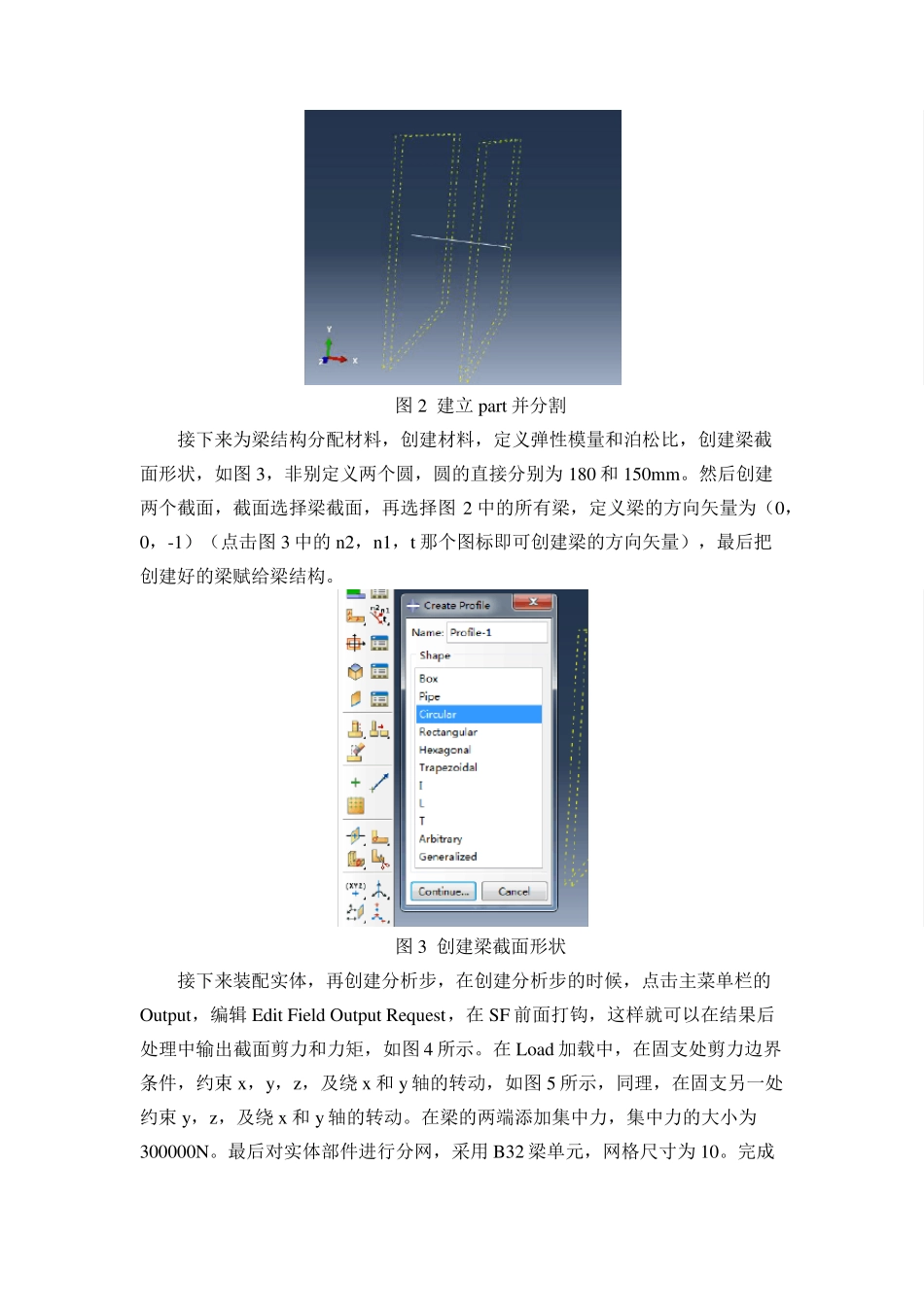

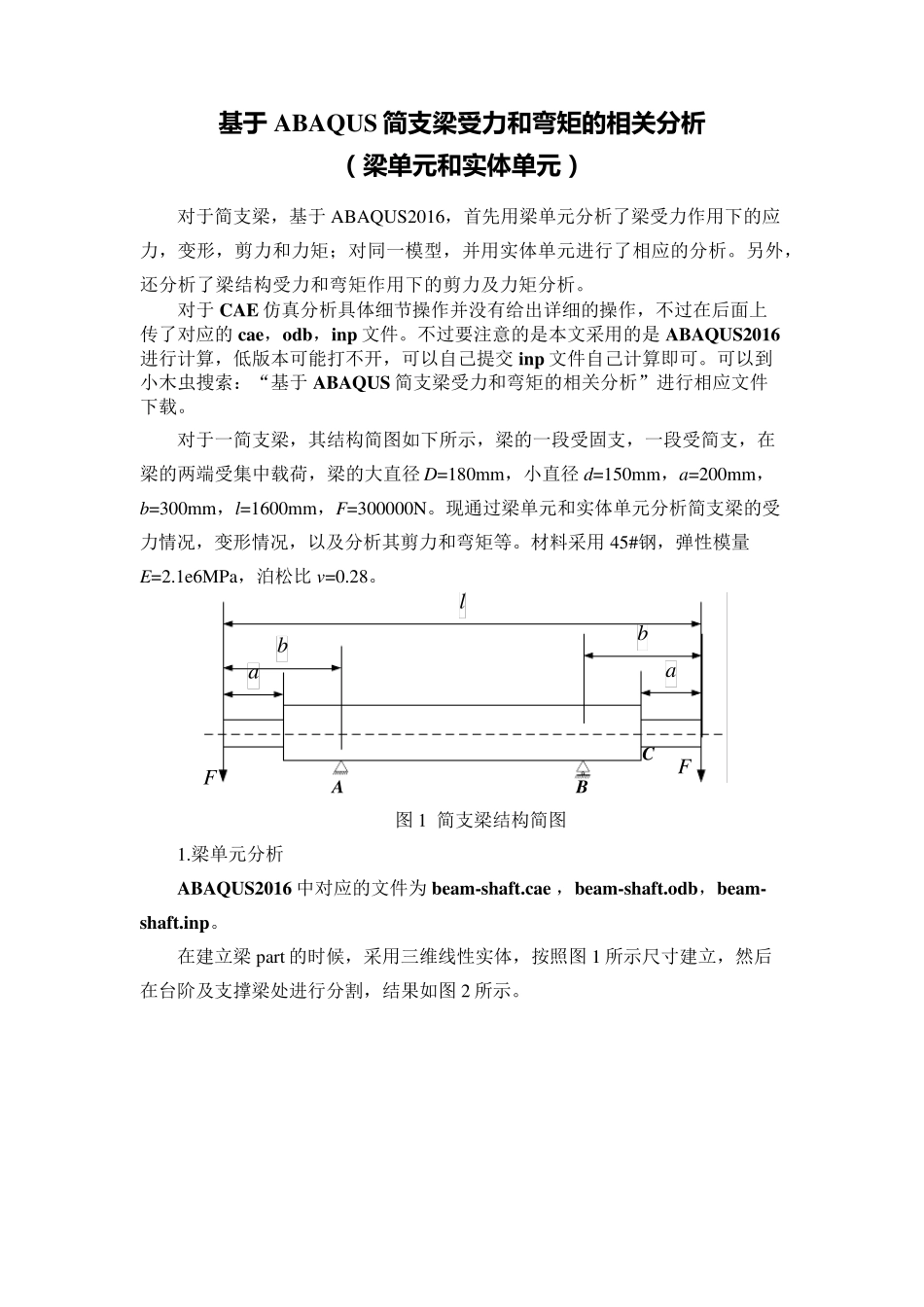

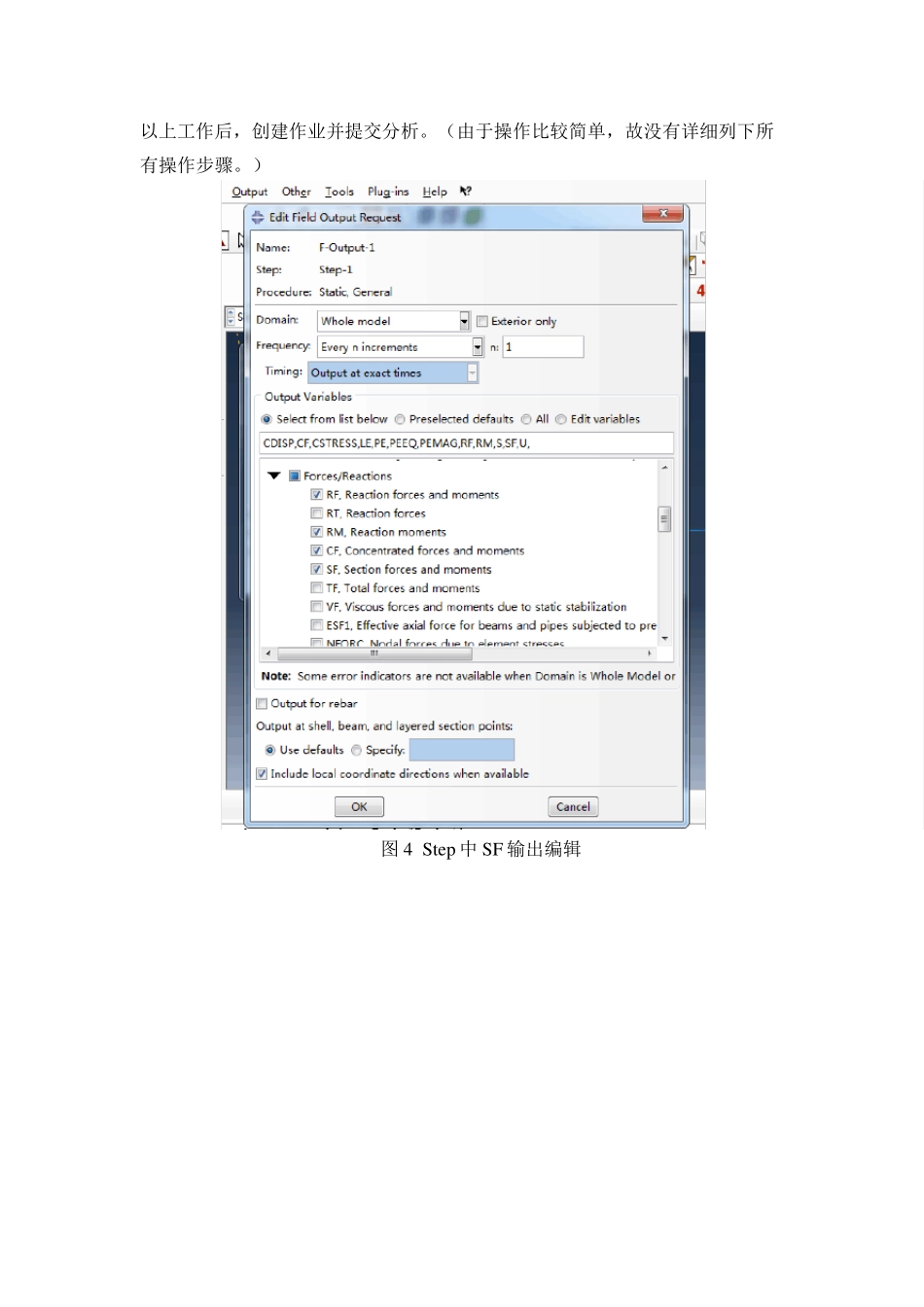

基 于 ABAQUS 简支梁受力和弯矩的相关分析 （梁单元和实体单元） 对于简支梁，基于 ABAQUS2016，首先用梁单元分析了梁受力作用下的应力，变形，剪力和力矩；对同一模型，并用实体单元进行了相应的分析。另外，还分析了梁结构受力和弯矩作用下的剪力及力矩分析。 对于CAE 仿真分析具体细节操作并没有给出详细的操作，不过在后面上传了对应的cae，odb，inp 文件。不过要注意的是本文采用的是ABAQUS2016进行计算，低版本可能打不开，可以自己提交inp 文件自己计算即可。可以到小木虫搜索：“基于ABAQUS 简支梁受力和弯矩的相关分析”进行相应文件下载。 对于一简支梁，其结构简图如下所示，梁的一段受固支，一段受简支，在梁的两端受集中载荷，梁的大直径 D=180mm，小直径 d=150mm，a=200mm，b=300mm，l=1600mm，F=300000N。现通过梁单元和实体单元分析简支梁的受力情况，变形情况，以及分析其剪力和弯矩等。材料采用45#钢，弹性模量E=2.1e6MPa，泊松比 v =0.28。 laabbFFCAB 图 1 简支梁结构简图 1.梁单元分析 ABAQUS2016 中对应的文件为 beam-shaft.cae ，beam-shaft.odb，beam-shaft.inp。 在建立梁part的时候，采用三维线性实体，按照图 1 所示尺寸建立，然后在台阶及支撑梁处进行分割，结果如图 2 所示。 图2 建立part 并分割 接下来为梁结构分配材料，创建材料，定义弹性模量和泊松比，创建梁截面形状，如图3，非别定义两个圆，圆的直接分别为180 和150mm。然后创建两个截面，截面选择梁截面，再选择图2 中的所有梁，定义梁的方向矢量为（0，0，-1）（点击图3 中的n2，n1，t 那个图标即可创建梁的方向矢量），最后把创建好的梁赋给梁结构。 图3 创建梁截面形状 接下来装配实体，再创建分析步，在创建分析步的时候，点击主菜单栏的Output，编辑 Edit Field Output Request，在 SF 前面打钩，这样就可以在结果后处理中输出截面剪力和力矩，如图4 所示。在 Load 加载中，在固支处剪力边界条件，约束 x，y，z，及绕 x 和y 轴的转动，如图5 所示，同理，在固支另一处约束 y，z，及绕 x 和y 轴的转动。在梁的两端添加集中力，集中力的大小为300000N。最后对实体部件进行分网，采用 B32 梁单元，网格尺寸为10。完成以上工作后，创建作业并提交分析。（由于操作比较简单，故没有详细列下所有操作步骤。） 图 4 Step 中 SF 输出编辑 图5 边界条件约束 图6 为等效应力云图，可知...
