ABAQUS线性静力学分析实例

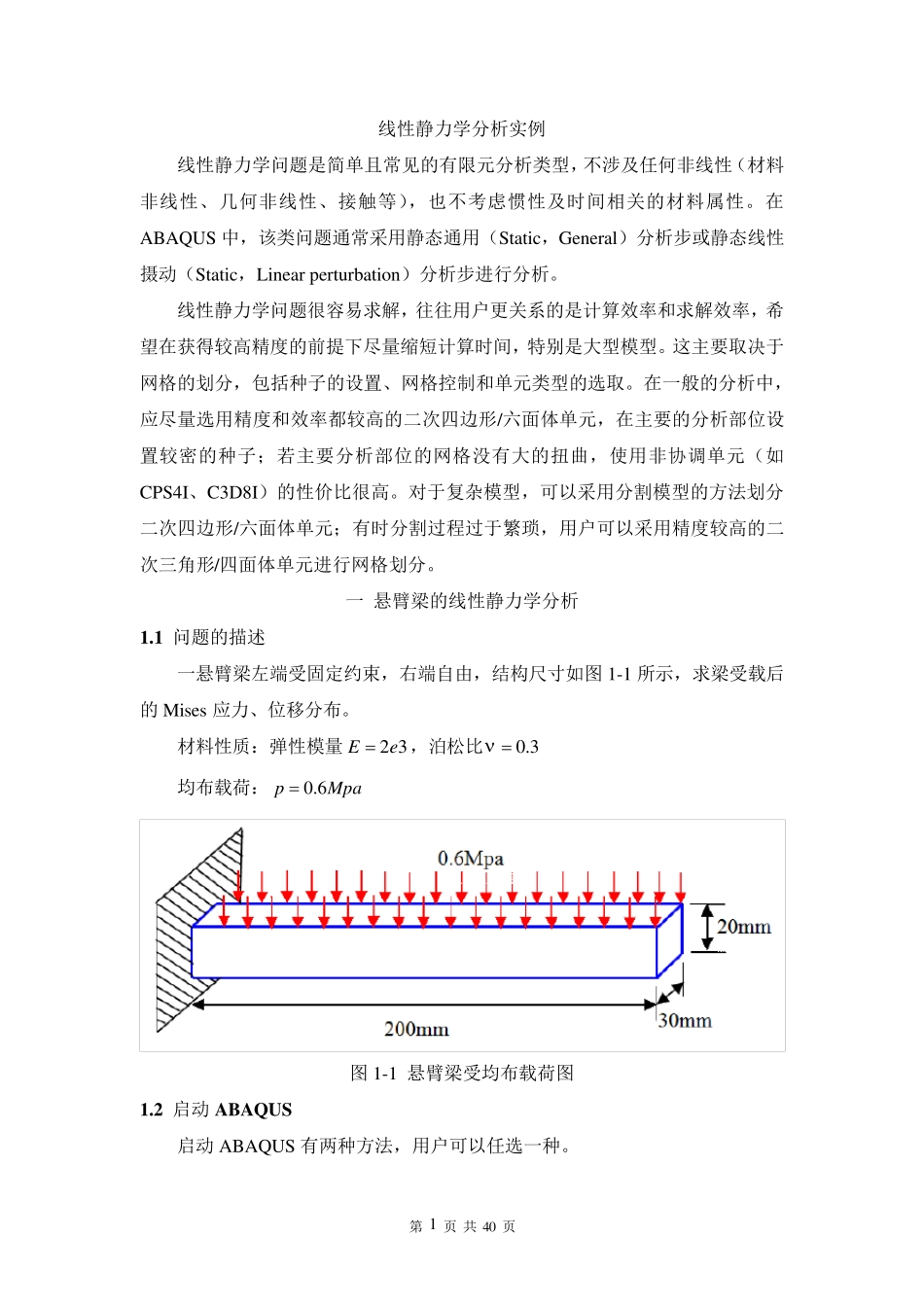

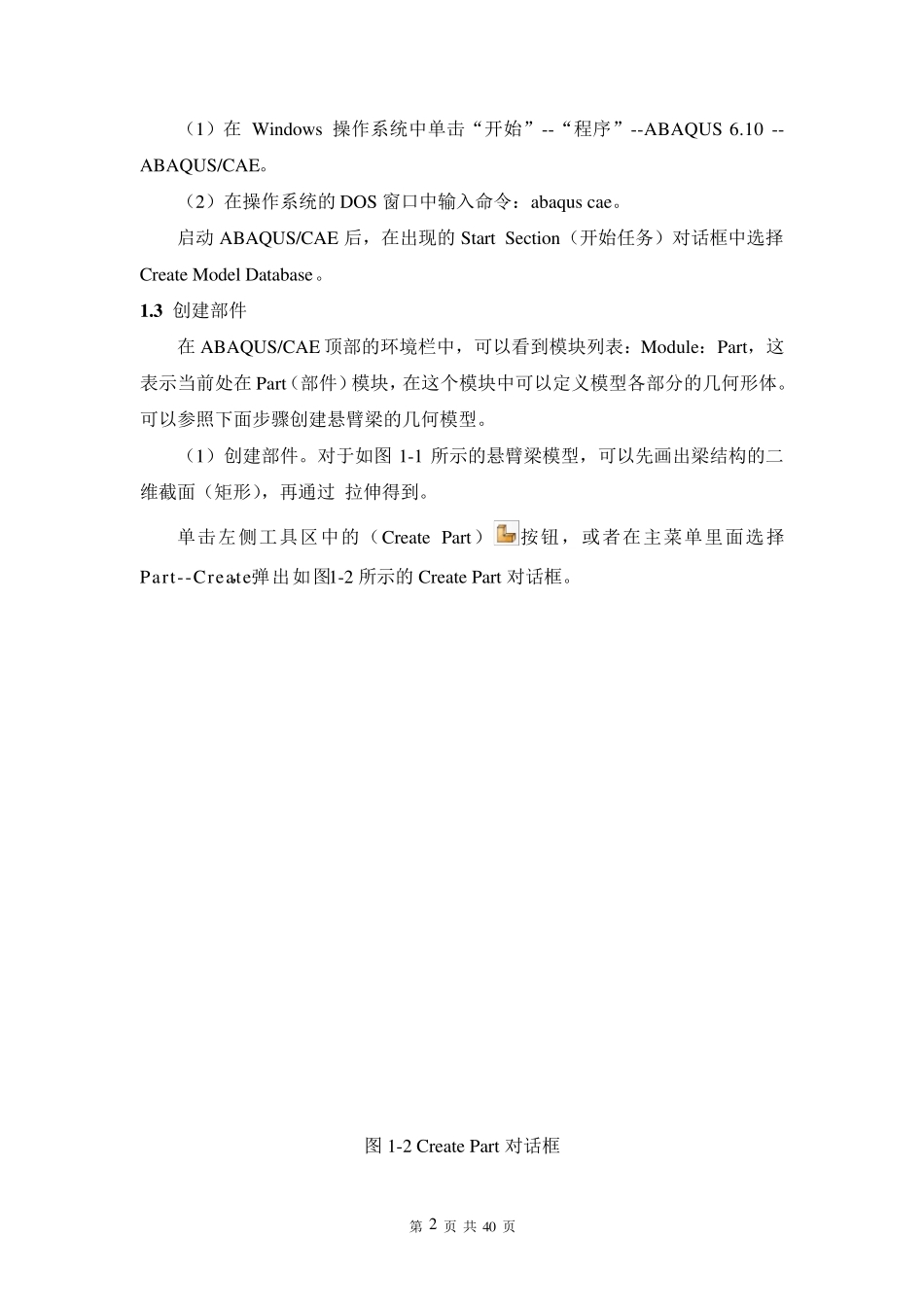

第 1 页 共 40 页 线性静力学分析实例 线性静力学问题是简单且常见的有限元分析类型，不涉及任何非线性（材料非线性、几何非线性、接触等），也不考虑惯性及时间相关的材料属性。在ABAQUS 中，该类问题通常采用静态通用（Static，General）分析步或静态线性摄动（Static，Linear pertu rbation）分析步进行分析。 线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率，希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型。这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取。在一般的分析中，应尽量选用精度和效率都较高的二次四边形/六面体单元，在主要的分析部位设置较密的种子；若主要分析部位的网格没有大的扭曲，使用非协调单元（如CPS4I、C3D8I）的性价比很高。对于复杂模型，可以采用分割模型的方法划分二次四边形/六面体单元；有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/四面体单元进行网格划分。 一 悬臂梁的线性静力学分析 1.1 问题的描述 一悬臂梁左端受固定约束，右端自由，结构尺寸如图 1-1 所示，求梁受载后的Mises 应力、位移分布。 材料性质：弹性模量32eE ，泊松比3.0 均布载荷：Mpap6.0 图 1-1 悬臂梁受均布载荷图 1.2 启动 ABAQU S 启动 ABAQUS 有两种方法，用户可以任选一种。 第 2 页 共 40 页 （1）在Window s 操作系统中单击“开始”--“程序”--ABAQUS 6.10 -- ABAQUS/CAE。 （2）在操作系统的 DOS 窗口中输入命令：abaqus cae。 启动 ABAQUS/CAE 后，在出现的 Start Section（开始任务）对话框中选择Create Model Database。 1 .3 创建部件 在ABAQUS/CAE 顶部的环境栏中，可以看到模块列表：Module：Part，这表示当前处在Part（部件）模块，在这个模块中可以定义模型各部分的几何形体。可以参照下面步骤创建悬臂梁的几何模型。 （1）创建部件。对于如图 1-1 所示的悬臂梁模型，可以先画出梁结构的二维截面（矩形），再通过 拉伸得到。 单击左侧工具区中的（Create Part）按钮，或者在主菜单里面选择Part--Create，弹出如图1-2 所示的 Create Part 对话框。 图 1-2 Create Part 对话框 第 3 页 共 40 页 在 Name（部件名称）后面输入 Beam，Modeling Space（模型所在空间）设为 3D，Shape 选择 Solid（实体），Type 采用默认的 Extrusion，在 Approximate s...
