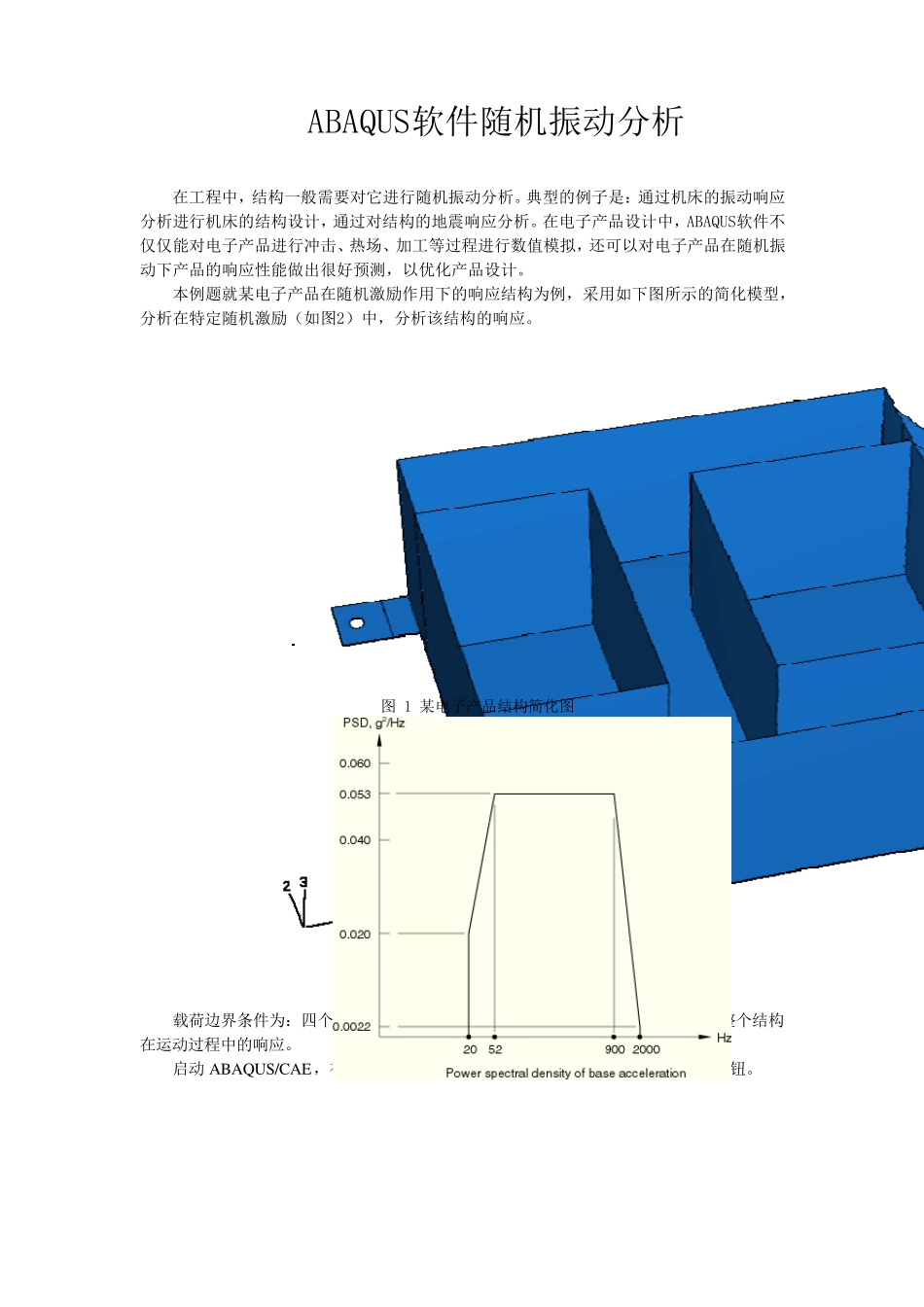

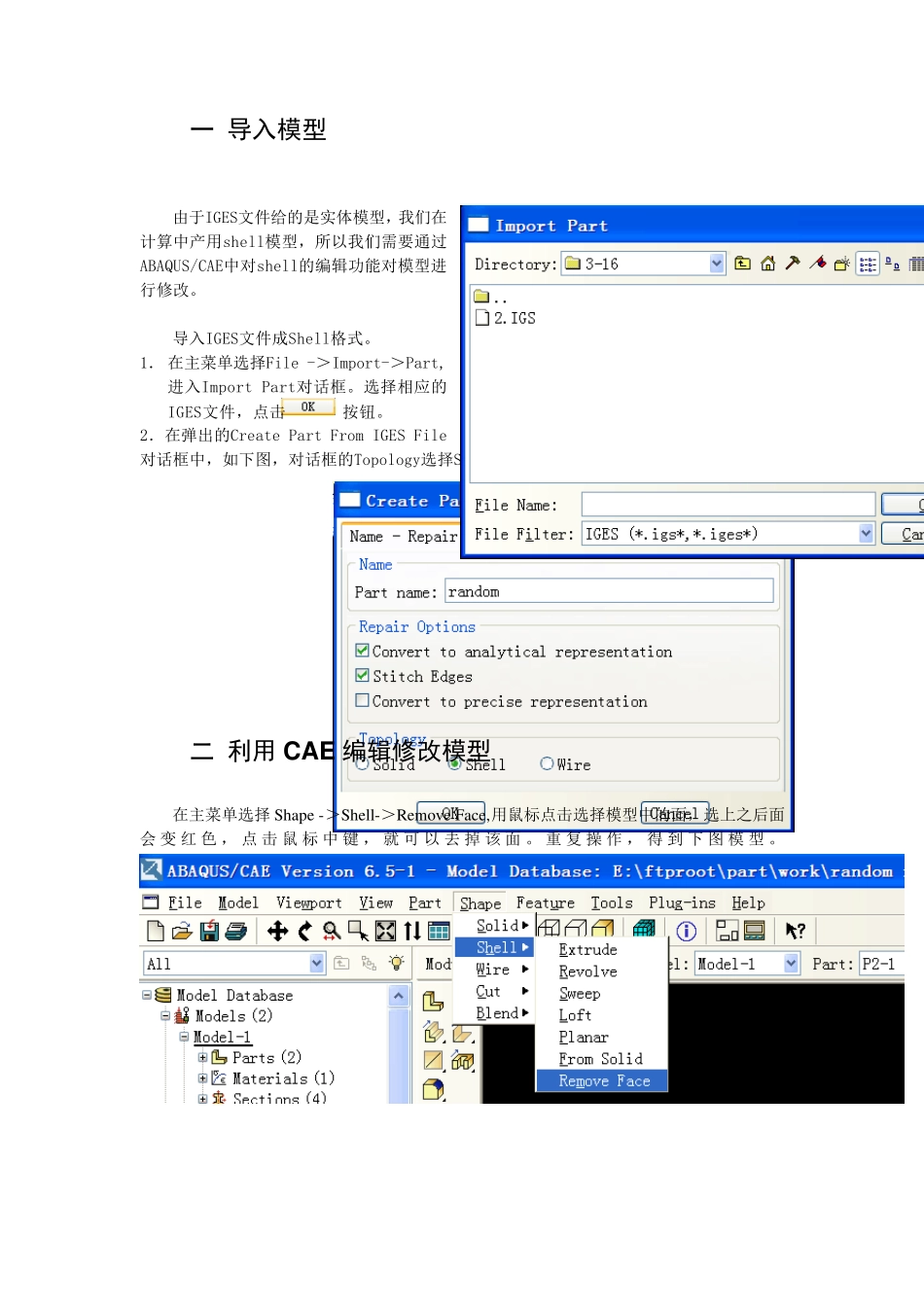

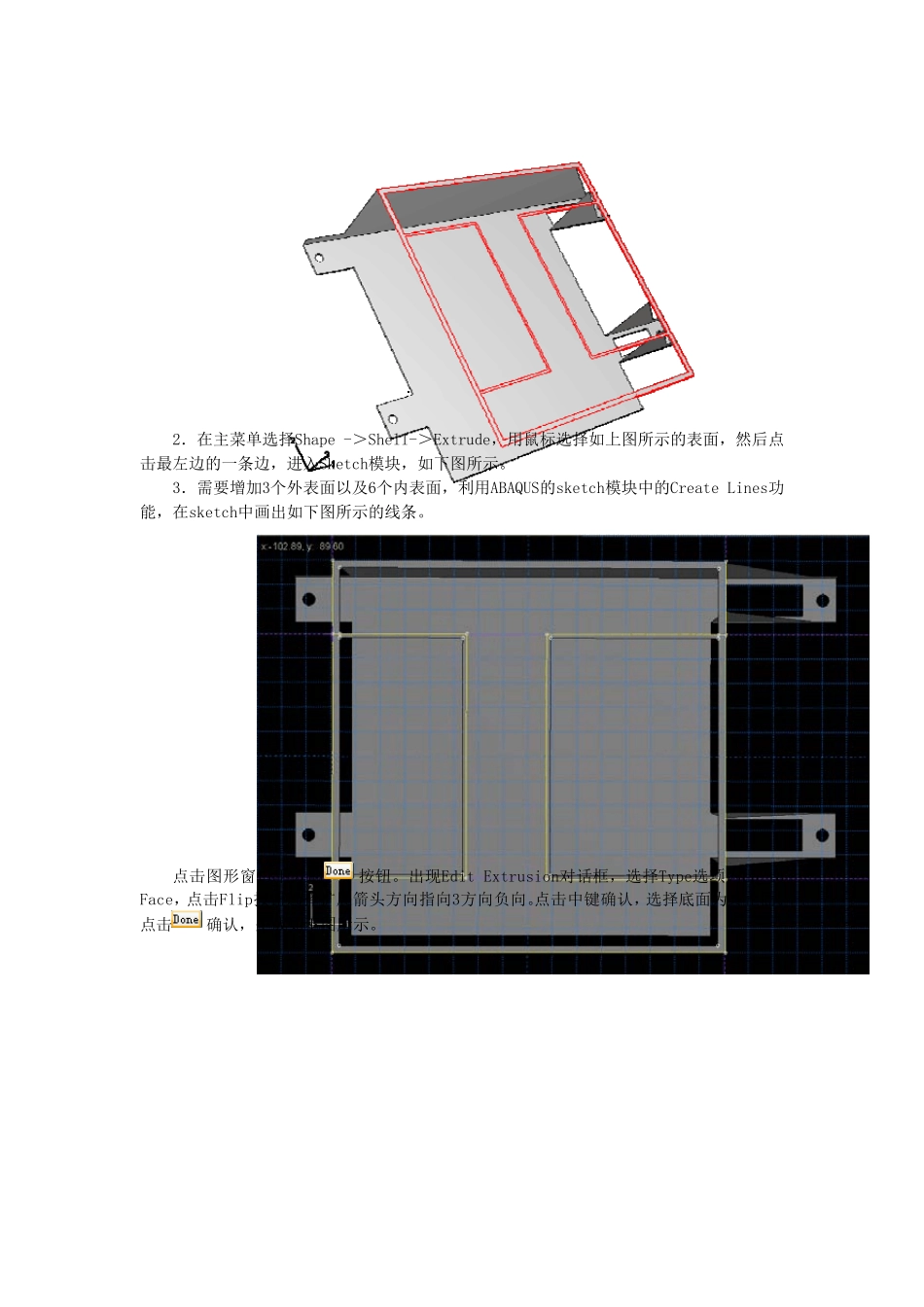

ABAQUS软件随机振动分析 在工程中，结构一般需要对它进行随机振动分析。典型的例子是：通过机床的振动响应分析进行机床的结构设计，通过对结构的地震响应分析。在电子产品设计中，ABAQUS软件不仅仅能对电子产品进行冲击、热场、加工等过程进行数值模拟，还可以对电子产品在随机振动下产品的响应性能做出很好预测，以优化产品设计。 本例题就某电子产品在随机激励作用下的响应结构为例，采用如下图所示的简化模型，分析在特定随机激励（如图2）中，分析该结构的响应。 图 1 某电子产品结构简化图 图2 随机激励的谱分布 载荷边界条件为：四个底座固支，并在分析过程中，受到随机激励。需要分析整个结构在运动过程中的响应。 启动ABAQUS/CAE，在Start Session 对话框中，选择 Create Model Database 按钮。 一 导入模型 由于IGES文件给的是实体模型，我们在计算中产用shell模型，所以我们需要通过ABAQUS/CAE中对shell的编辑功能对模型进行修改。 导入IGES文件成Shell格式。 1． 在主菜单选择File -＞Import-＞Part, 进入Import Part对话框。选择相应的IGES文件，点击按钮。 2．在弹出的Create Part From IGES File对话框中，如下图，对话框的Topology选择Shell选项，Name选项填写random。 二 利用 CAE 编辑修改模型 在主菜单选择 Shape -＞Shell-＞Remove Face,用鼠标点击选择模型中的面，选上之后面会 变 红 色 ，点 击 鼠 标 中键 ，就 可 以去 掉 该 面 。 重 复 操 作 ，得 到 下 图 模型。 2．在主菜单选择Shape -＞Shell-＞Extrude，用鼠标选择如上图所示的表面，然后点击最左边的一条边，进入Sketch模块，如下图所示。 3．需要增加3个外表面以及6个内表面，利用ABAQUS的sketch模块中的Create Lines功能，在sketch中画出如下图所示的线条。 点击图形窗口下方的按钮。出现Edit Extrusion对话框，选择Type选项为Up to Face，点击Flip按钮选择扩展箭头方向指向3方向负向。点击中键确认，选择底面为终止面。点击确认，生成如下图所示。 4．修补模型。 4．1 切除表面 在主菜单选择Shape -＞Shell-＞Remove Face,用鼠标点击上图模型中上面的面，选上之后面会变红色，点击鼠标中键，就可以去掉该面。选择主菜单Tools－>Partition进入对话框Create Partition，选择Type为Face,Method为Sketch。点击如下图所示表面，进入sketch模块。 在下图的sketch中画出如图所示的线条...
