ABB变频器(ACS800)维修故障原因及解决办法

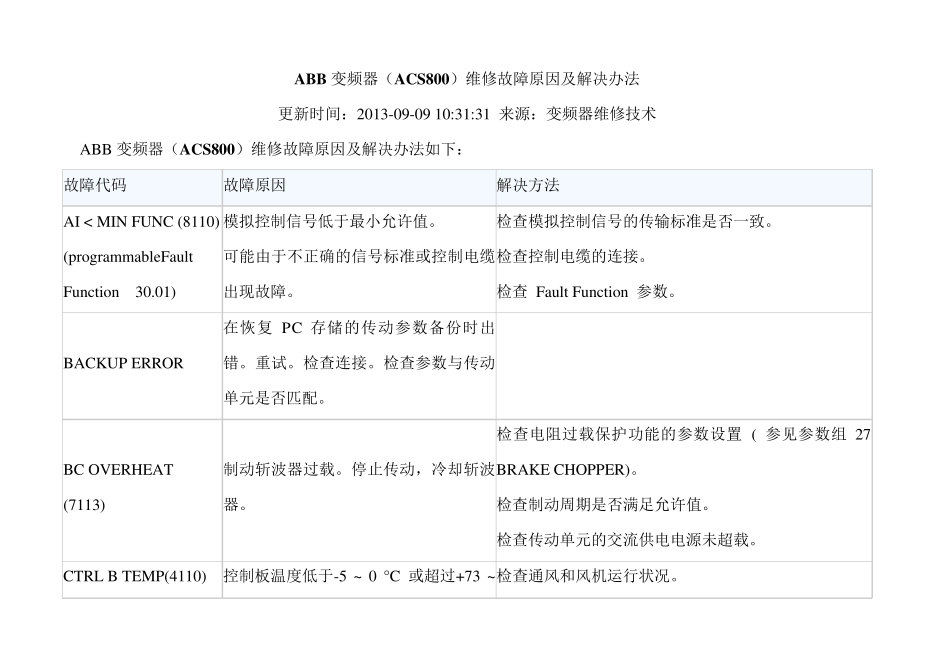

ABB 变频器（ACS800）维修故障原因及解决办法 更新时间：2013-09-09 10:31:31 来源：变频器维修技术 ABB 变频器（ACS800）维修故障原因及解决办法如下： 故障代码 故障原因 解决方法 AI < MIN FUNC (8110) (programmableFault Function 30.01) 模拟控制信号低于最小允许值。 可能由于不正确的信号标准或控制电缆出现故障。 检查模拟控制信号的传输标准是否一致。 检查控制电缆的连接。 检查 Fault Function 参数。 BACKUP ERROR 在恢复 PC 存储的传动参数备份时出错。重试。检查连接。检查参数与传动单元是否匹配。 BC OVERHEAT (7113) 制动斩波器过载。停止传动，冷却斩波器。 检查电阻过载保护功能的参数设置 ( 参见参数组 27 BRAKE CHOPPER)。 检查制动周期是否满足允许值。 检查传动单元的交流供电电源未超载。 CTRL B TEMP(4110) 控制板温度低于-5 ~ 0 °C 或超过+73 ~ 检查通风和风机运行状况。 82 °C 的范围。 BRAKE ACKN(ff74) 无法预料的制动确认信号状态。 参见参数组 42 BRAKE CONTROL。 检查制动确认信号的连接。 BR BROKEN(7111) 制动电阻器没有连接或已经损坏 制动电阻器的电阻等级太高。 制动电阻器的电阻等级太高。 检查电阻器和电阻器的连接。 检查电阻等级是否满足规定，参见《BrakeChopper User's Manual (code: 3AFE64273507 【 英文】)》。 BR OVERHEAT (7112) 制动电阻器过载。停止传动，冷却电阻器。 检查电阻过载保护功能的参数设置 ( 参见参数组 27 BRAKE CHOPPER)。 检查制动周期是否满足允许值。 检查传动单元的交流供电电源未超载。 BC SHORT CIR (7113) 制动斩波器 IGBT(s) 短路。更换制动斩波器。确认制动电阻器已连接，并完好。 BR WIRING (7111) 制动电阻器连接错误。检查电阻器的连接。确认制动电阻器未被损坏。 COMM MODULE(7510) 与传动单元和主机之间的周期性通讯丢失。 检查现场总线的通讯状态。参见"现场总线控制"章，或相关现场总线适配器手册。 检查参数设置： - 组 51 ( 用于现场总线适配器)，或 - 组 52 ( 用于标准 Modbus 链路)。 检查电缆连接。 检查主机是否可以通讯。 CURR MEAS(2211) 输出电流测量回路出现电流互感器故障。 检查电流互感器到INT 主回路接口板的连接。 DC HIGH RUSH (FF80) 传动电源电压过载。 当电源电压超过电压额定值(415, 500 或 690...
