ABB变频器参数设定及故障一览表

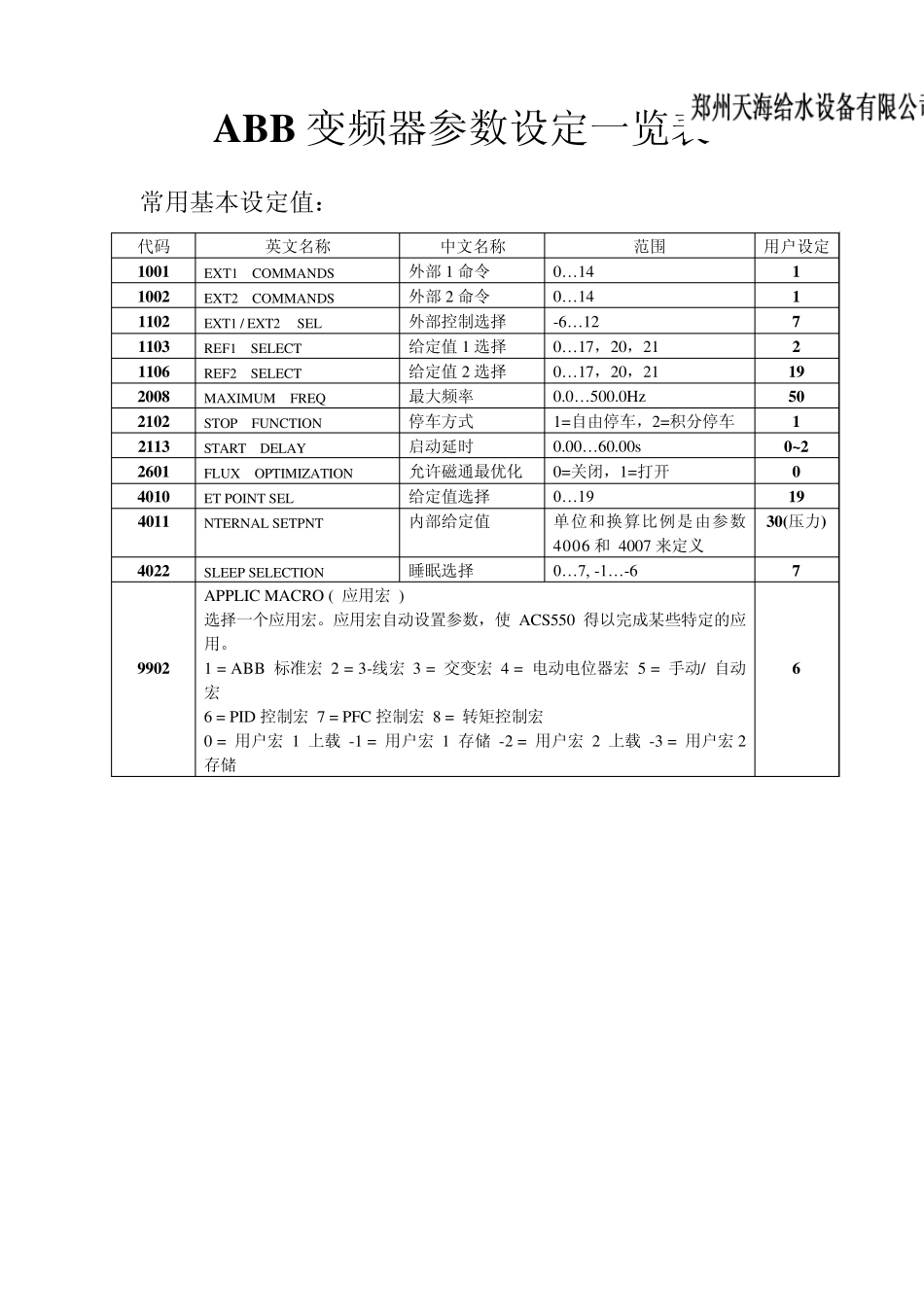

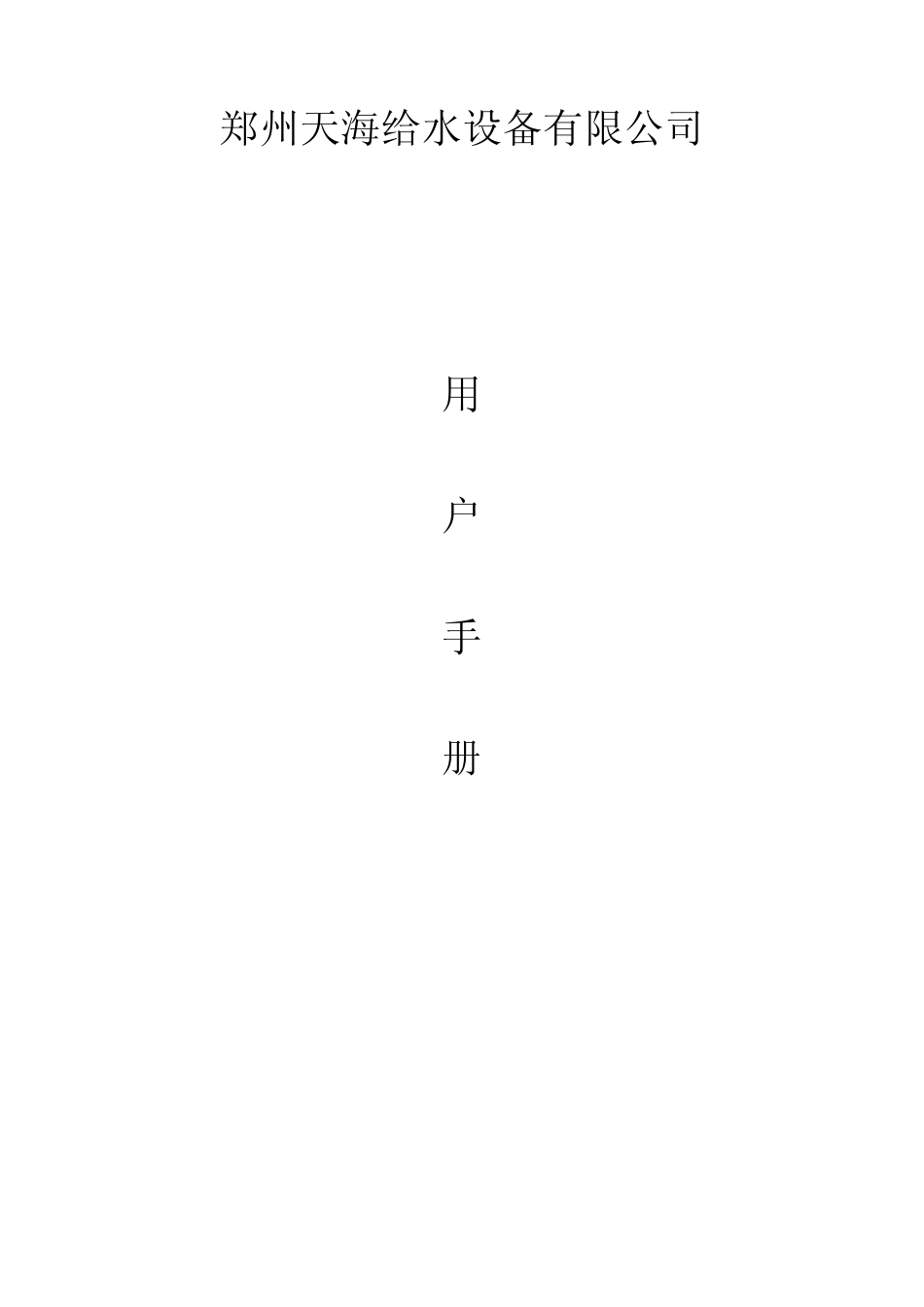

郑州天海给水设备有限公司 用 户 手 册 ABB 变频器参数设定一览表 常用基本设定值： 代码 英文名称 中文名称 范围 用户设定 1001 EXT1 COMMANDS 外部1 命令 0… 14 1 1002 EXT2 COMMANDS 外部2 命令 0… 14 1 1102 EXT1 / EXT2 SEL 外部控制选择 -6… 12 7 1103 REF1 SELECT 给定值1 选择 0… 17，20，21 2 1106 REF2 SELECT 给定值2 选择 0… 17，20，21 19 2008 MAXIMUM FREQ 最大频率 0.0… 500.0Hz 50 2102 STOP FUNCTION 停车方式 1=自由停车，2=积分停车 1 2113 START DELAY 启动延时 0.00… 60.00s 0~2 2601 FLUX OPTIMIZATION 允许磁通最优化 0=关闭，1=打开 0 4010 ET POINT SEL 给定值选择 0… 19 19 4011 NTERNAL SETPNT 内部给定值 单位和换算比例是由参数 4006 和 4007 来定义 30(压力) 4022 SLEEP SELECTION 睡眠选择 0… 7, -1… -6 7 9902 APPLIC MACRO ( 应用宏 ) 选择一个应用宏。应用宏自动设置参数，使 ACS550 得以完成某些特定的应用。 1 = ABB 标准宏 2 = 3-线宏 3 = 交变宏 4 = 电动电位器宏 5 = 手动/ 自动宏 6 = PID 控制宏 7 = PFC 控制宏 8 = 转矩控制宏 0 = 用户宏 1 上载 -1 = 用户宏 1 存储 -2 = 用户宏 2 上载 -3 = 用户宏2 存储 6 ABB 变频器故障代码一览表 故障列表： 故障代码 控制盘上显示的故障名称 故障描述及其纠正措施 1 OVERCURRENT 过流 输出电流过大。检查和排除： * 电机过载。 * 加速时间过短( 参数 2202 ACCELER TIME 1（加速时间 1） 和 2205 ACCELER TIME 2 （加速时间 2）)。 * 电机故障，电机电缆故障或接线错误。 2 DC OVERVOLT 直流过压 中间回路 DC 电压过高。 检查和排除： * 输入侧的供电电源发生静态或瞬态过电压。 * 减速时间过短(参数2203 DECELER TIME 1（减速时间1） 和 2206 DECELER TIME 2（减速时间 2） )。 * 制动斩波器选型太小( 如果有)。 * 确认过电压控制器处于正常工作状态 ( 使用参数2005)。 3 DEV OVERTEMP 过温 散热器过温。温度达到或超过极限值。 R1 ～R4 ：115 °C R5/R6：125 °C 检查和排除： * 风扇故障。 * 空气流通受阻。 * 散热器积尘。 * 环境温度过高。 * 电机负载过大。 4 SHORT CIRC 短路 短...
