AC97和HD声卡规范简介

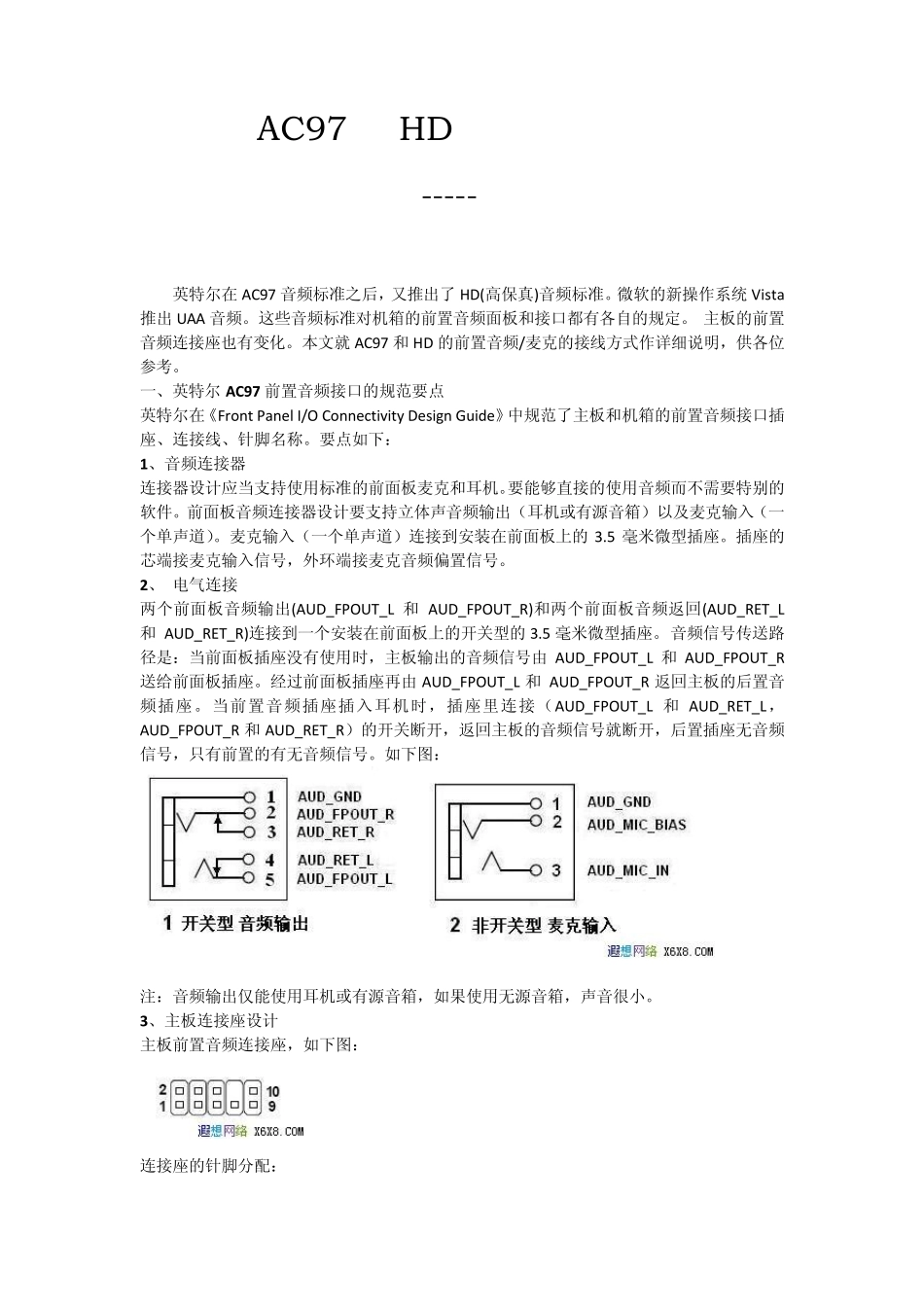

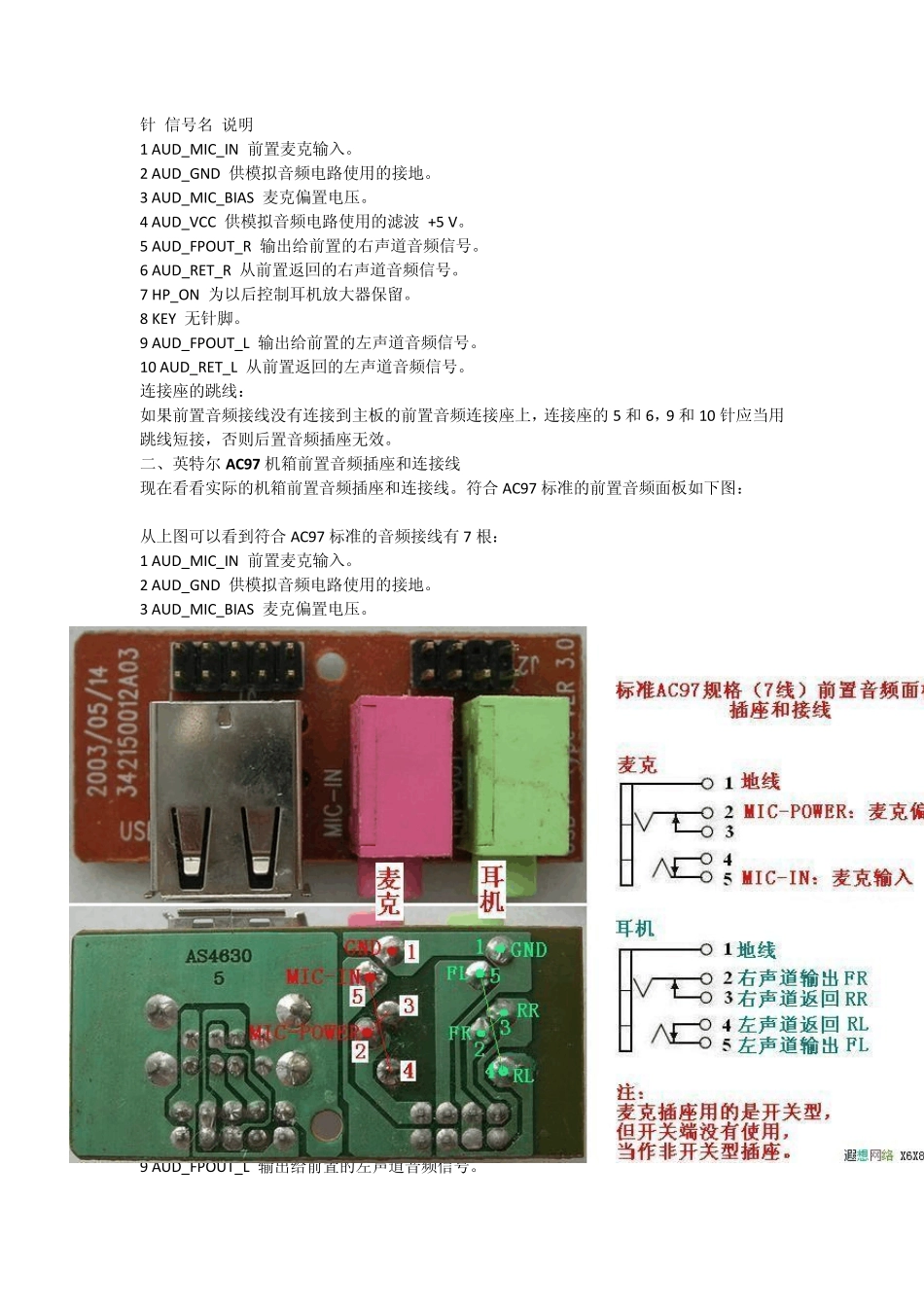

AC97 和 HD 声卡规范简介 -----前置音频接口的连接跳线 英特尔在AC97 音频标准之后，又推出了HD(高保真)音频标准。微软的新操作系统Vista推出UAA 音频。这些音频标准对机箱的前置音频面板和接口都有各自的规定。 主板的前置音频连接座也有变化。本文就AC97 和HD 的前置音频/麦克的接线方式作详细说明，供各位参考。 一、英特尔AC97 前置音频接口的规范要点 英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。要点如下： 1、音频连接器 连接器设计应当支持使用标准的前面板麦克和耳机。要能够直接的使用音频而不需要特别的软件。前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。麦克输入（一个单声道）连接到安装在前面板上的3.5 毫米微型插座。插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。 2、 电气连接 两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5 毫米微型插座。 音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由 AUD_FPOUT_L 和AUD_FPOUT_R送给前面板插座。经过前面板插座再由 AUD_FPOUT_L 和 AUD_FPOUT_R 返回主板的后置音频插座。当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L 和AUD_RET_L，AUD_FPOUT_R 和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。如下图： 注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。 3、主板连接座设计 主板前置音频连接座，如下图： 连接座的针脚分配： 针 信号名 说明 1 AUD_MIC_IN 前置麦克输入。 2 AUD_GND 供模拟音频电路使用的接地。 3 AUD_MIC_BIAS 麦克偏置电压。 4 AUD_VCC 供模拟音频电路使用的滤波 +5 V。 5 AUD_FPOUT_R 输出给前置的右声道音频信号。 6 AUD_RET_R 从前置返回的右声道音频信号。 7 HP_ON 为以后控制耳机放大器保留。 8 KEY 无针脚。 9 AUD_FPOUT_L 输出给前置的左声道音频信号。 10 AUD_RET_L 从前置返回的左声道音频信号。 连接座的跳线： 如果前置音频接线没有连接到主板的前置音频连接座上，连接座的5 和6，9 和10 针应当用跳线短接，否则后置音频插座无效。 二、英特尔 AC97 机...
