Activiti工作流课程

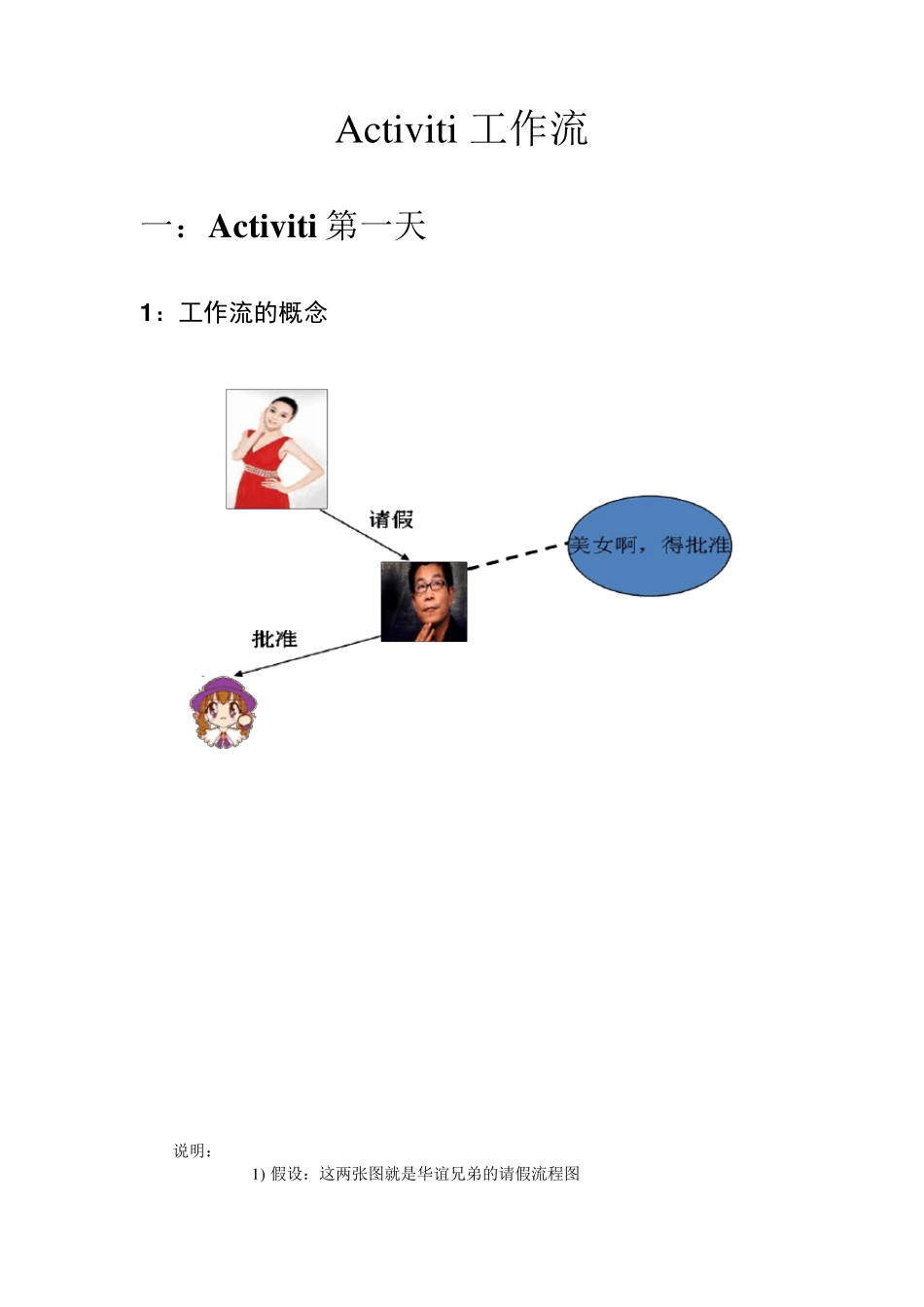

Activ iti 工作流 一：Activ iti 第一天 1 ：工作流的概念 说明： 1) 假设：这两张图就是华谊兄弟的请假流程图 2) 图的组成部分： A. 人物：范冰冰 冯小刚 王中军 B. 事件（动作）：请假、批准、不批准 工作流(Workflow)，就是“业务过程的部分或整体在计算机应用环境下的自动化”，它主要解决的是“使在多个参与者之间按照某种预定义的规则传递文档、信息或任务的过程自动进行，从而实现某个预期的业务目标，或者促使此目标的实现”。 工作流管理系统(Workflow Management System, WfMS)是一个软件系统，它完成工作量的定义和管理，并按照在系统中预先定义好的工作流规则进行工作流实例的执行。工作流管理系统不是企业的业务系统，而是为企业的业务系统的运行提供了一个软件的支撑环境。 工作流管理联盟(WfMC，Workflow Management Coalition)给出的关于工作流管理系统的定义是：工作流管理系统是一个软件系统，它通过执行经过计算的流程定义去支持一批专门设定的业务流程。工作流管理系统被用来定义、管理、和执行工作流程。 工作流管理系统的目标：管理工作的流程以确保工作在正确的时间被期望的人员所执行——在自动化进行的业务过程中插入人工的执行和干预。 2：工作流的执行过程 演示程序：Activ iti 控制台 3：Activ iti 介绍 Activ iti5 是由Alfresco 软件在2010 年5 月17 日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。Activ iti 基于 Apache 许可的开源 BPM 平台，创始人 Tom Baey ens 是JBoss jBPM 的项目架构师，它特色是提供了eclipse 插件，开发人员可以通过插件直接绘画出业务 流程图。 3.1：工作流引擎 ProcessEngine 对象，这是Activ iti 工作的核心。负责生成流程运行时的各种实例及数据、监控和管理流程的运行。 3.2：BPMN 业务流程建模与标注（Bu siness Process Model and Notation，BPMN) ，描述流程的基本符号，包括这些图元如何组合成一个业务流程图（Bu siness Process Diagram） 3.3：数据库（先学后看） Activ iti 数据库支持： Activ iti 的后台是有数据库的支持，所有的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。 用途也和服务的API 对应。 ACT_RE_*: 'RE'表示 repository 。 这个前缀的表包含了流程定义和流程静态资...
