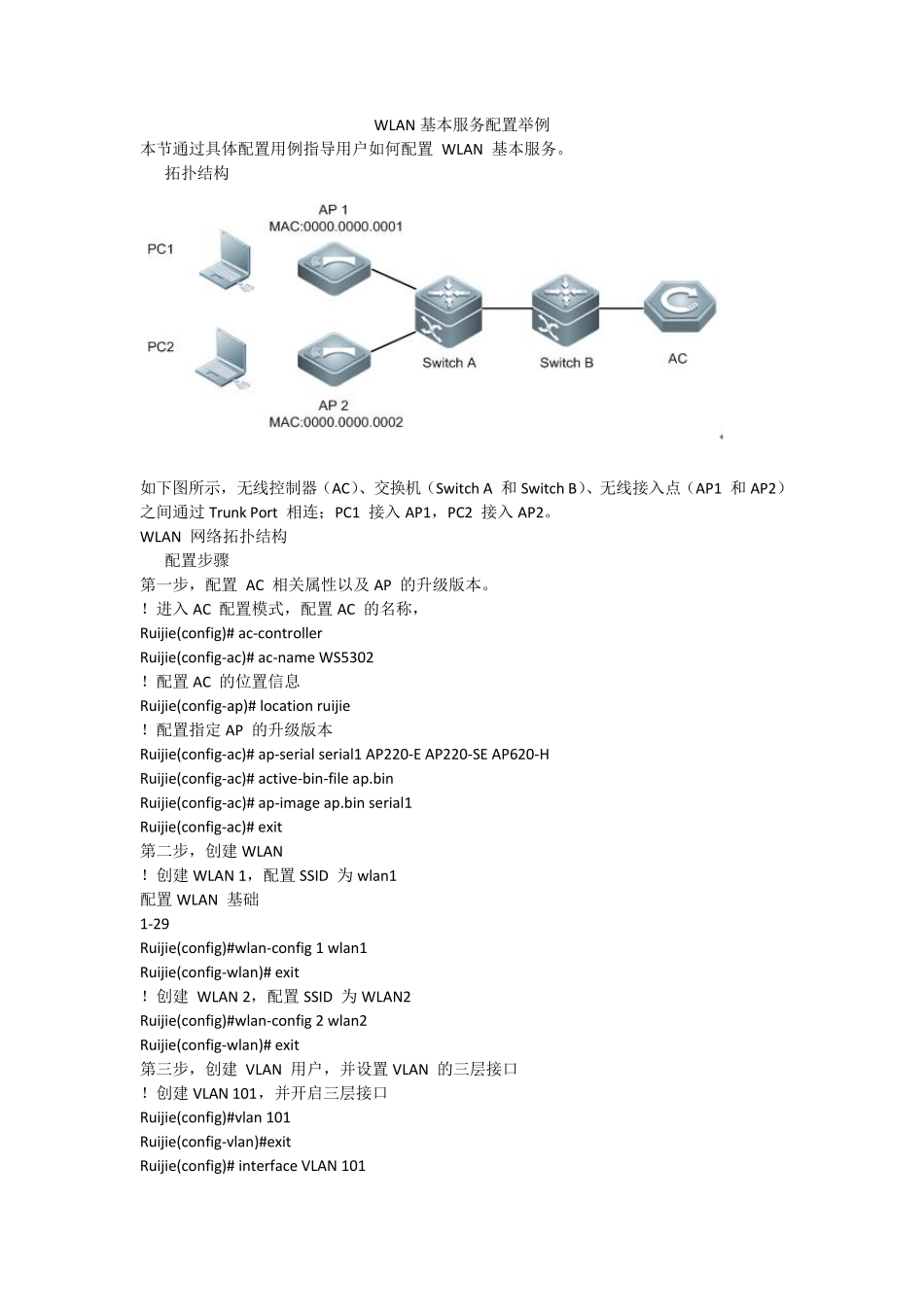

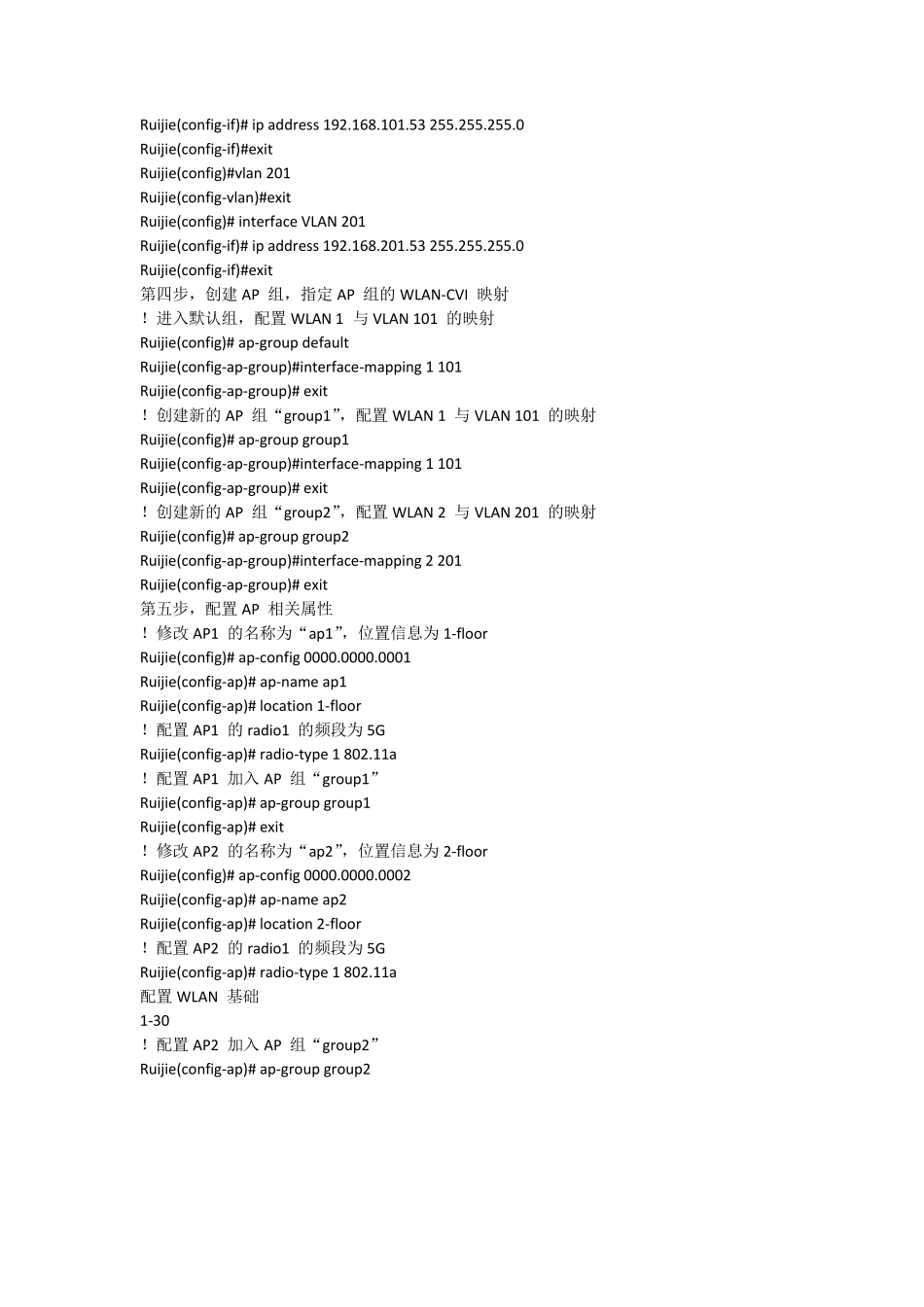

WLAN 基本服务配置举例 本节通过具体配置用例指导用户如何配置 WLAN 基本服务。 拓扑结构 如下图所示，无线控制器（AC）、交换机（Switch A 和 Switch B）、无线接入点（AP1 和 AP2） 之间通过Trunk Port 相连；PC1 接入 AP1，PC2 接入 AP2。 WLAN 网络拓扑结构 配置步骤 第一步，配置 AC 相关属性以及 AP 的升级版本。 ！进入 AC 配置模式，配置AC 的名称， Ruijie(config)# ac-controller Ruijie(config-ac)# ac-name WS5302 ！配置AC 的位置信息 Ruijie(config-ap)# location ruijie ！配置指定 AP 的升级版本 Ruijie(config-ac)# ap-serial serial1 AP220-E AP220-SE AP620-H Ruijie(config-ac)# active-bin-file ap.bin Ruijie(config-ac)# ap-image ap.bin serial1 Ruijie(config-ac)# exit 第二步，创建 WLAN ！创建 WLAN 1，配置SSID 为 wlan1 配置WLAN 基础 1-29 Ruijie(config)#wlan-config 1 wlan1 Ruijie(config-wlan)# exit ！创建 WLAN 2，配置SSID 为 WLAN2 Ruijie(config)#wlan-config 2 wlan2 Ruijie(config-wlan)# exit 第三步，创建 VLAN 用户，并设置VLAN 的三层接口 ！创建 VLAN 101，并开启三层接口 Ruijie(config)#vlan 101 Ruijie(config-vlan)#exit Ruijie(config)# interface VLAN 101 Ruijie(config-if)# ip address 192.168.101.53 255.255.255.0 Ruijie(config-if)#exit Ruijie(config)#vlan 201 Ruijie(config-vlan)#exit Ruijie(config)# interface VLAN 201 Ruijie(config-if)# ip address 192.168.201.53 255.255.255.0 Ruijie(config-if)#exit 第四步，创建AP 组，指定AP 组的WLAN-CVI 映射 ！进入默认组，配置WLAN 1 与VLAN 101 的映射 Ruijie(config)# ap-group default Ruijie(config-ap-group)#interface-mapping 1 101 Ruijie(config-ap-group)# exit ！创建新的AP 组“group1”，配置WLAN 1 与VLAN 101 的映射 Ruijie(config)# ap-group group1 Ruijie(config-ap-group)#interface-mapping 1 101 Ruijie(config-ap-group)# exit ！创建新的AP 组“group2”，配置WLAN 2 与VLAN 201 的映射 Ruijie(config)# ap-group group2 Ruijie(config-ap-group)#interface-mapping 2 201 Ruijie(config-ap-group)# exit 第五步，配置AP 相关...
