AD0804模数转换实验报告

AD0804模数转换实验报告_第1页
1/13
AD0804模数转换实验报告_第2页
2/13
AD0804模数转换实验报告_第3页
3/13

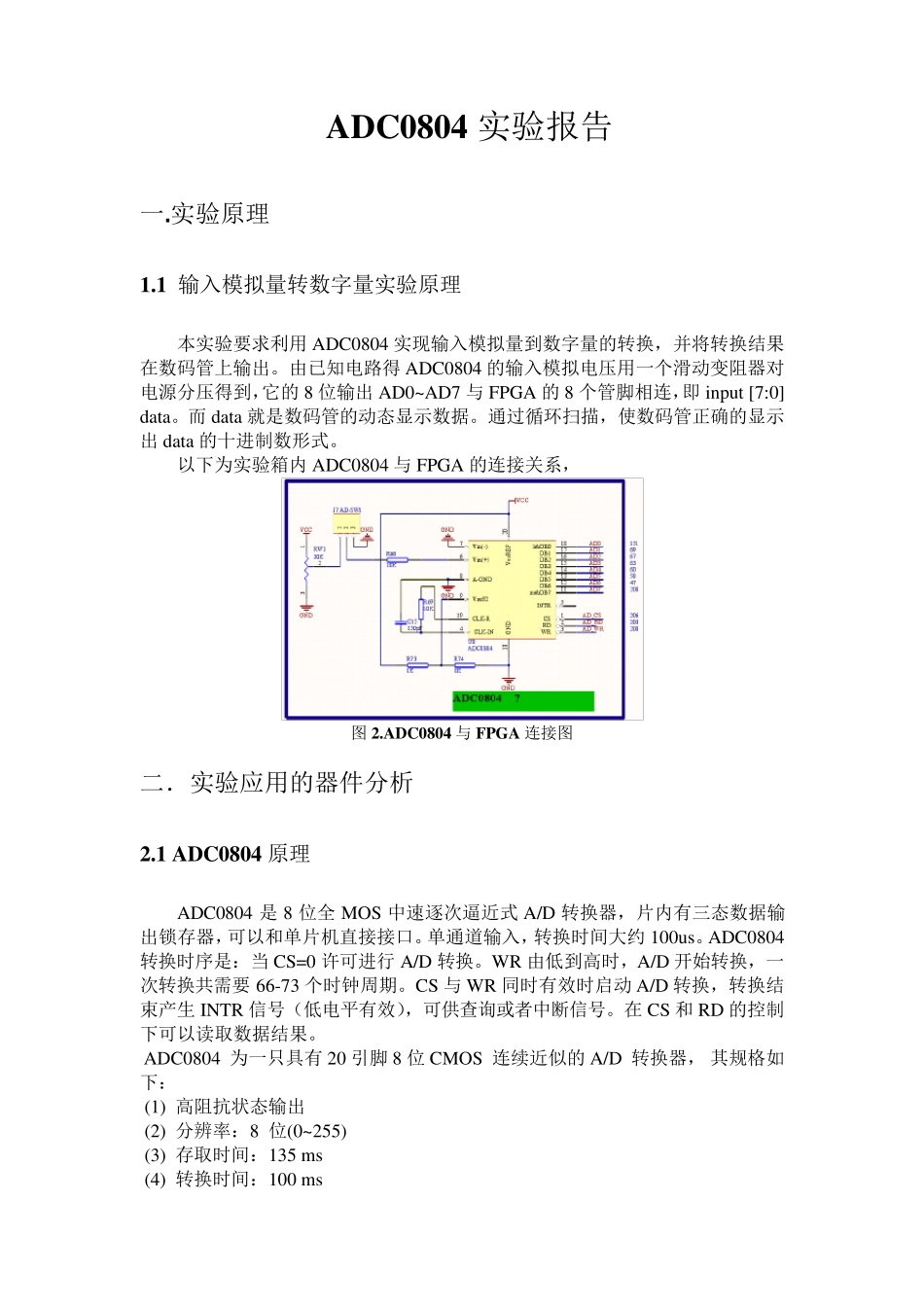

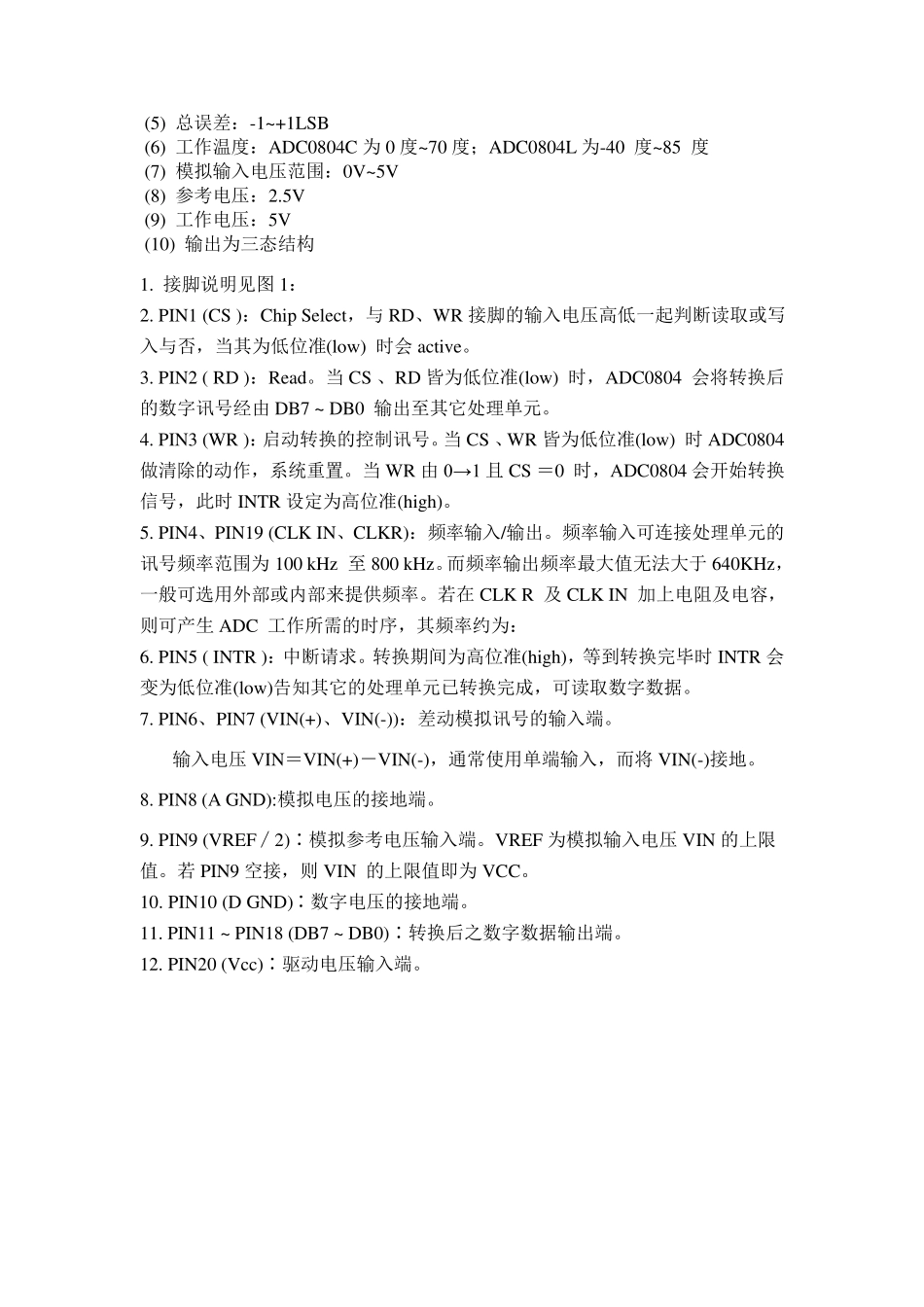

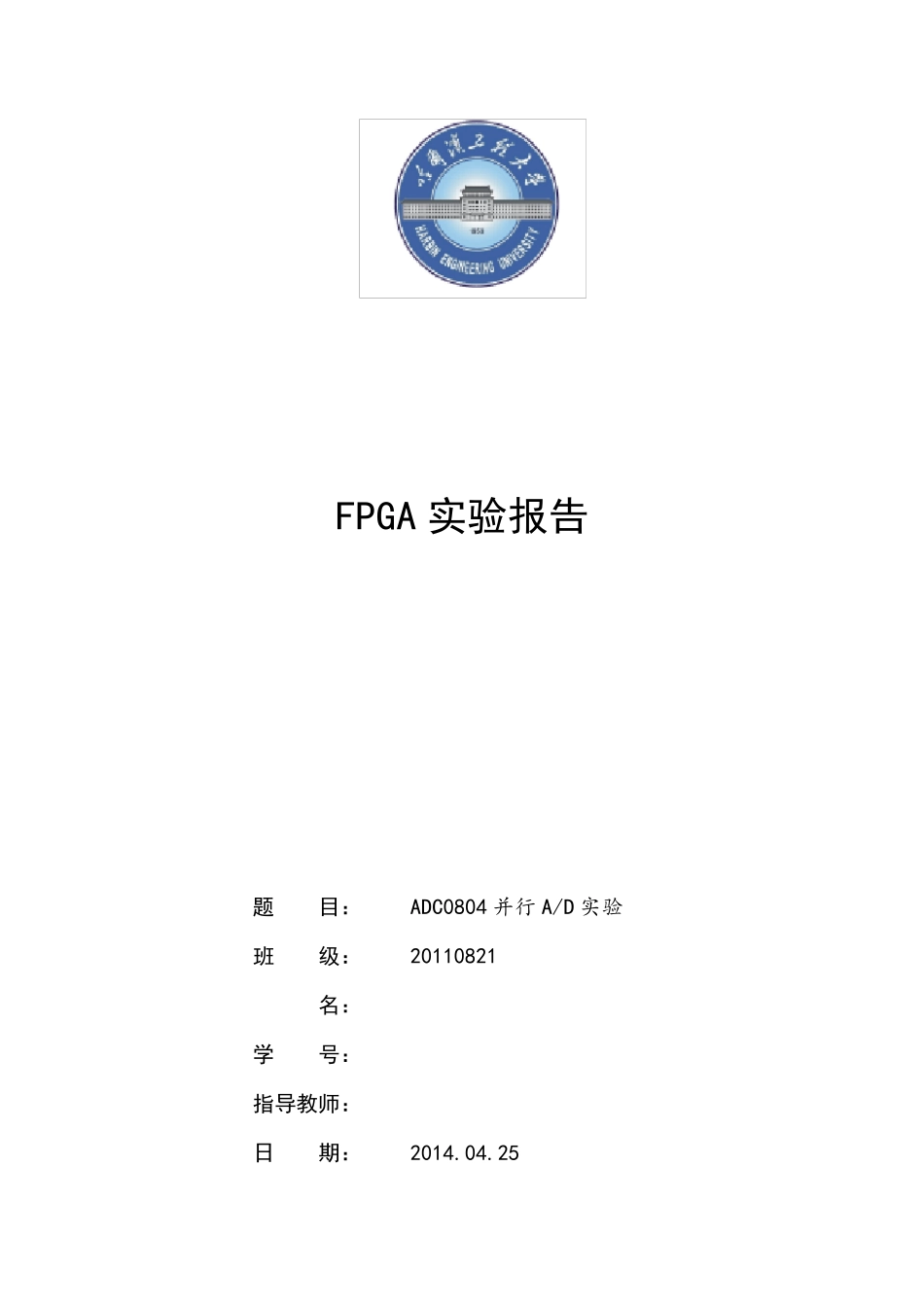

FPGA 实验报告 题 目: ADC0804 并 行 A/D 实 验 班 级: 20110821 * 名: *** 学 号: ********** 指导教师: *** 日 期: 2014.04.25 ADC0804 实验报告 一.实验原理 1.1 输入模拟量转数字量实验原理 本实验要求利用ADC0804 实现输入模拟量到数字量的转换,并将转换结果在数码管上输出。由已知电路得 ADC0804 的输入模拟电压用一个滑动变阻器对电源分压得到,它的8 位输出AD0~AD7 与 FPGA 的8 个管脚相连,即 input [7:0] data。而 data 就是数码管的动态显示数据。通过循环扫描,使数码管正确的显示出data 的十进制数形式。 以下为实验箱内 ADC0804 与 FPGA 的连接关系, 图 2.ADC0804 与 FPGA 连接图 二.实验应用的器件分析 2.1 ADC0804 原理 ADC0804 是 8 位全 MOS 中速逐次逼近式 A/D 转换器,片内有三态数据输出锁存器,可以和单片机直接接口。单通道输入,转换时间大约 100us。ADC0804转换时序是:当 CS=0 许可进行 A/D 转换。WR 由低到高时,A/D 开始转换,一次转换共需要66-73 个时钟周期。CS 与 WR 同时有效时启动 A/D 转换,转换结束产生 INTR 信号(低电平有效),可供查询或者中断信号。在CS 和 RD 的控制下可以读取数据结果。 ADC0804 为一只具有 20 引脚 8 位 CMOS 连续近似的A/D 转换器, 其规格如下: (1) 高阻抗状态输出 (2) 分辨率:8 位(0~255) (3) 存取时间:135 ms (4) 转换时间:100 ms (5) 总误差:-1~+1LSB (6) 工作温度:ADC0804C 为 0 度~70 度;ADC0804L 为-40 度~85 度 (7) 模拟输入电压范围:0V~5V (8) 参考电压:2.5V (9) 工作电压:5V (10) 输出为三态结构 1. 接脚说明见图 1: 2. PIN1 (CS ):Chip Select,与 RD、WR 接脚的输入电压高低一起判断读取或写入与否,当其为低位准(low) 时会 active。 3. PIN2 ( RD ):Read。当 CS 、RD 皆为低位准(low) 时,ADC0804 会将转换后的数字讯号经由 DB7 ~ DB0 输出至其它处理单元。 4. PIN3 (WR ):启动转换的控制讯号。当 CS 、WR 皆为低位准(low) 时 ADC0804 做清除的动作,系统重置。当 WR 由 0→ 1 且 CS =0 时,ADC0804 会开始转换信号,此时 INTR 设定为高位准(high)。 5. PIN4、PIN19 (CLK IN、CLKR):频率输入/输出。频率输入可连接处理单元的讯号频率范围为 100 kHz 至...
