AD598数据手册(部分翻译)

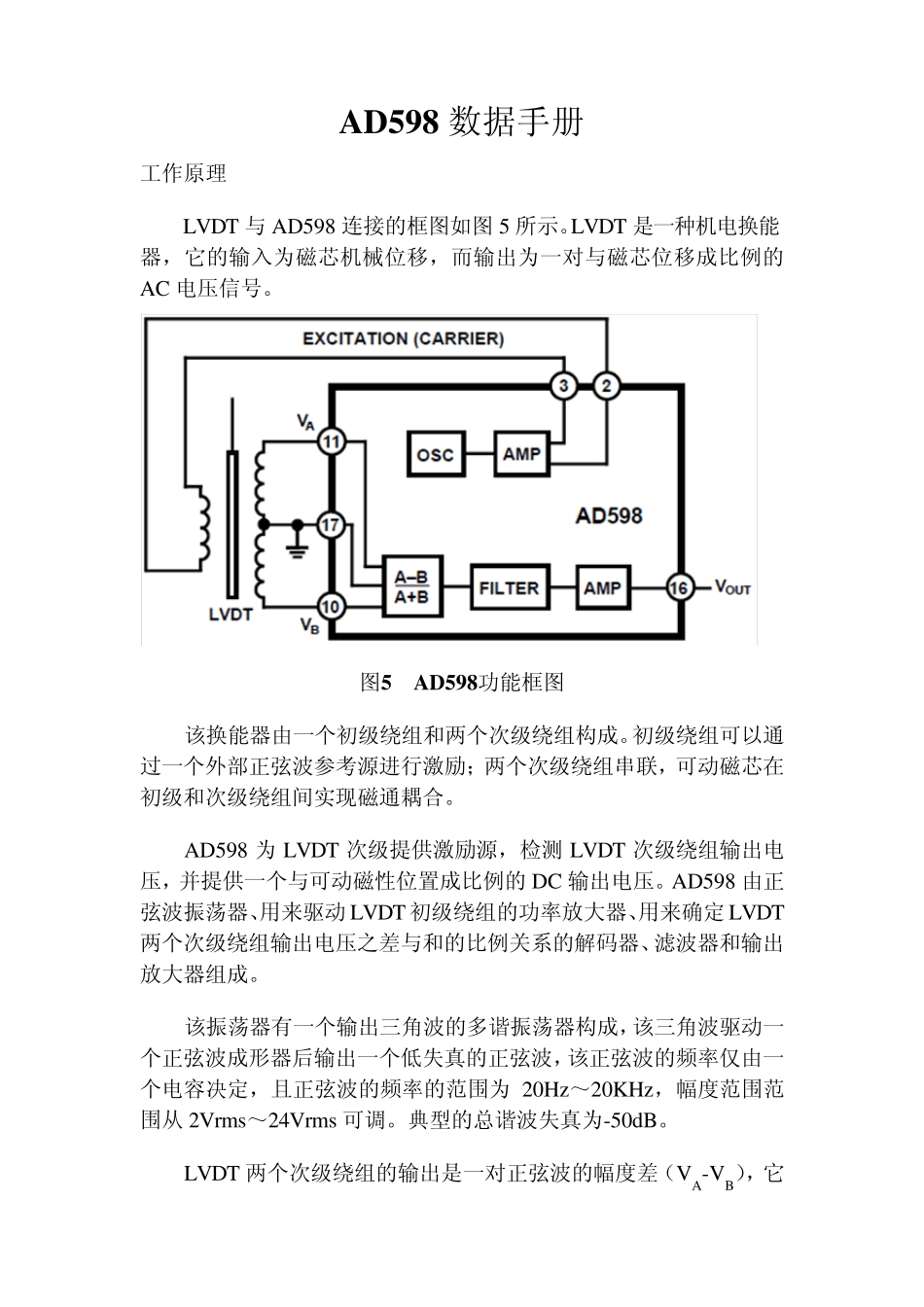

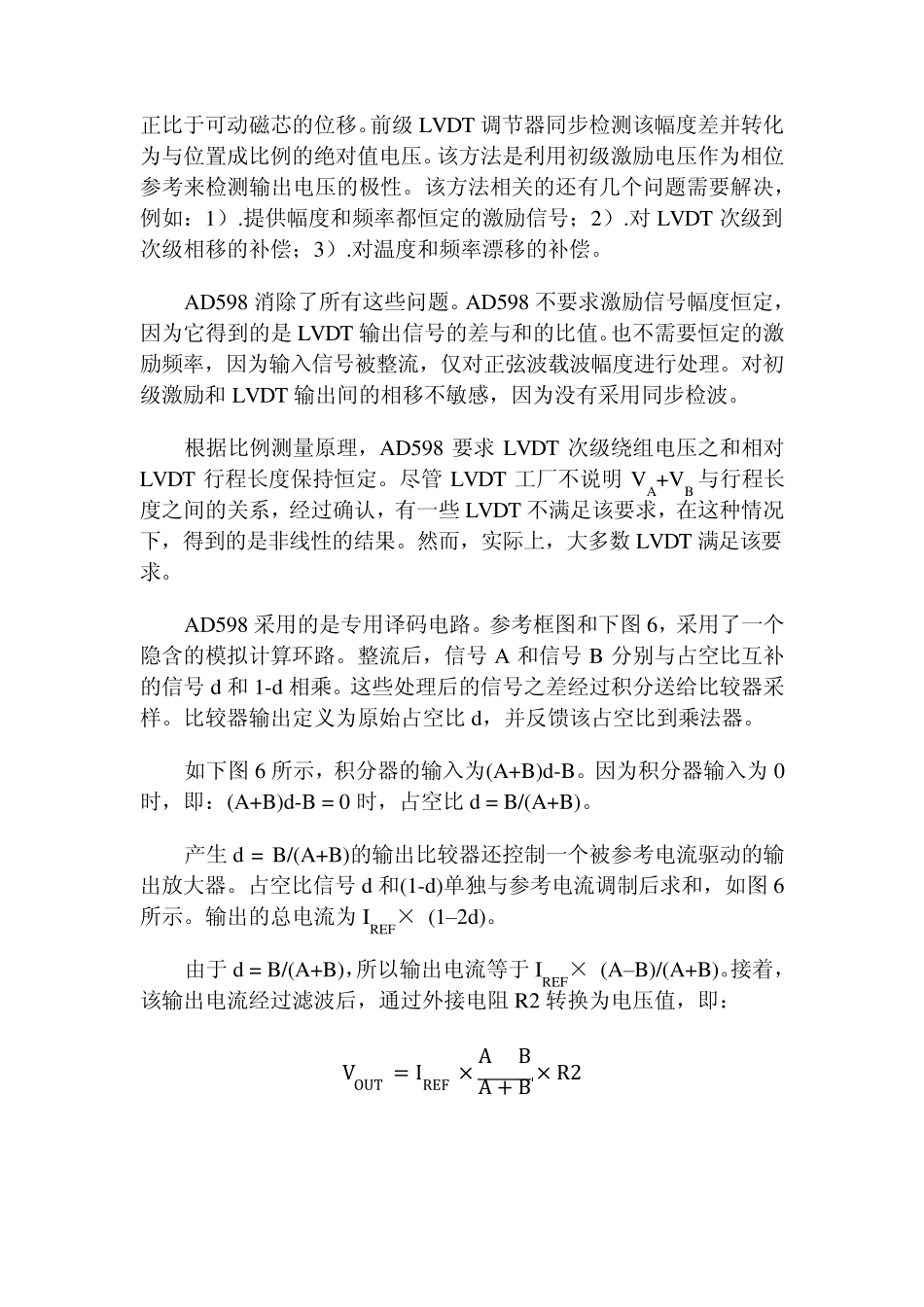

A D 598 数据手册 工作原理 LVDT 与AD598 连接的框图如图5 所示。LVDT 是一种机电换能器，它的输入为磁芯机械位移，而输出为一对与磁芯位移成比例的AC 电压信号。 图5 A D 598功能框图 该换能器由一个初级绕组和两个次级绕组构成。初级绕组可以通过一个外部正弦波参考源进行激励；两个次级绕组串联，可动磁芯在初级和次级绕组间实现磁通耦合。 AD598 为LVDT 次级提供激励源，检测LVDT 次级绕组输出电压，并提供一个与可动磁性位置成比例的DC 输出电压。AD598 由正弦波振荡器、用来驱动LVDT 初级绕组的功率放大器、用来确定 LVDT两个次级绕组输出电压之差与和的比例关系的解码器、滤波器和输出放大器组成。 该振荡器有一个输出三角波的多谐振荡器构成，该三角波驱动一个正弦波成形器后输出一个低失真的正弦波，该正弦波的频率仅由一个电容决定，且正弦波的频率的范围为20Hz～20KHz，幅度范围范围从 2Vrms～24Vrms 可调。典型的总谐波失真为-50dB。 LVDT 两个次级绕组的输出是一对正弦波的幅度差（VA-VB），它正比于可动磁芯的位移。前级 LVDT 调节器同步检测该幅度差并转化为与位置成比例的绝对值电压。该方法是利用初级激励电压作为相位参考来检测输出电压的极性。该方法相关的还有几个问题需要解决，例如：1）.提供幅度和频率都恒定的激励信号；2）.对 LVDT 次级到次级相移的补偿；3）.对温度和频率漂移的补偿。 AD598 消除了所有这些问题。AD598 不要求激励信号幅度恒定，因为它得到的是 LVDT 输出信号的差与和的比值。也不需要恒定的激励频率，因为输入信号被整流，仅对正弦波载波幅度进行处理。对初级激励和 LVDT 输出间的相移不敏感，因为没有采用同步检波。 根据比例测量原理，AD598 要求 LVDT 次级绕组电压之和相对LVDT 行程长度保持恒定。尽管 LVDT 工厂不说明VA+VB 与行程长度之间的关系，经过确认，有一些 LVDT 不满足该要求，在这种情况下，得到的是非线性的结果。然而，实际上，大多数LVDT 满足该要求。 AD598 采用的是专用译码电路。参考框图和下图6，采用了一个隐含的模拟计算环路。整流后，信号 A 和信号 B 分别与占空比互补的信号 d和 1-d相乘。这些处理后的信号之差经过积分送给比较器采样。比较器输出定义为原始占空比 d，并反馈该占空比到乘法器。 如下图6 所示，积分器的输入为(A+B)d-B。因为积分器输入为 0时，即：(A+B)d-B = 0 时，占空比 d = B/(A+B)...
