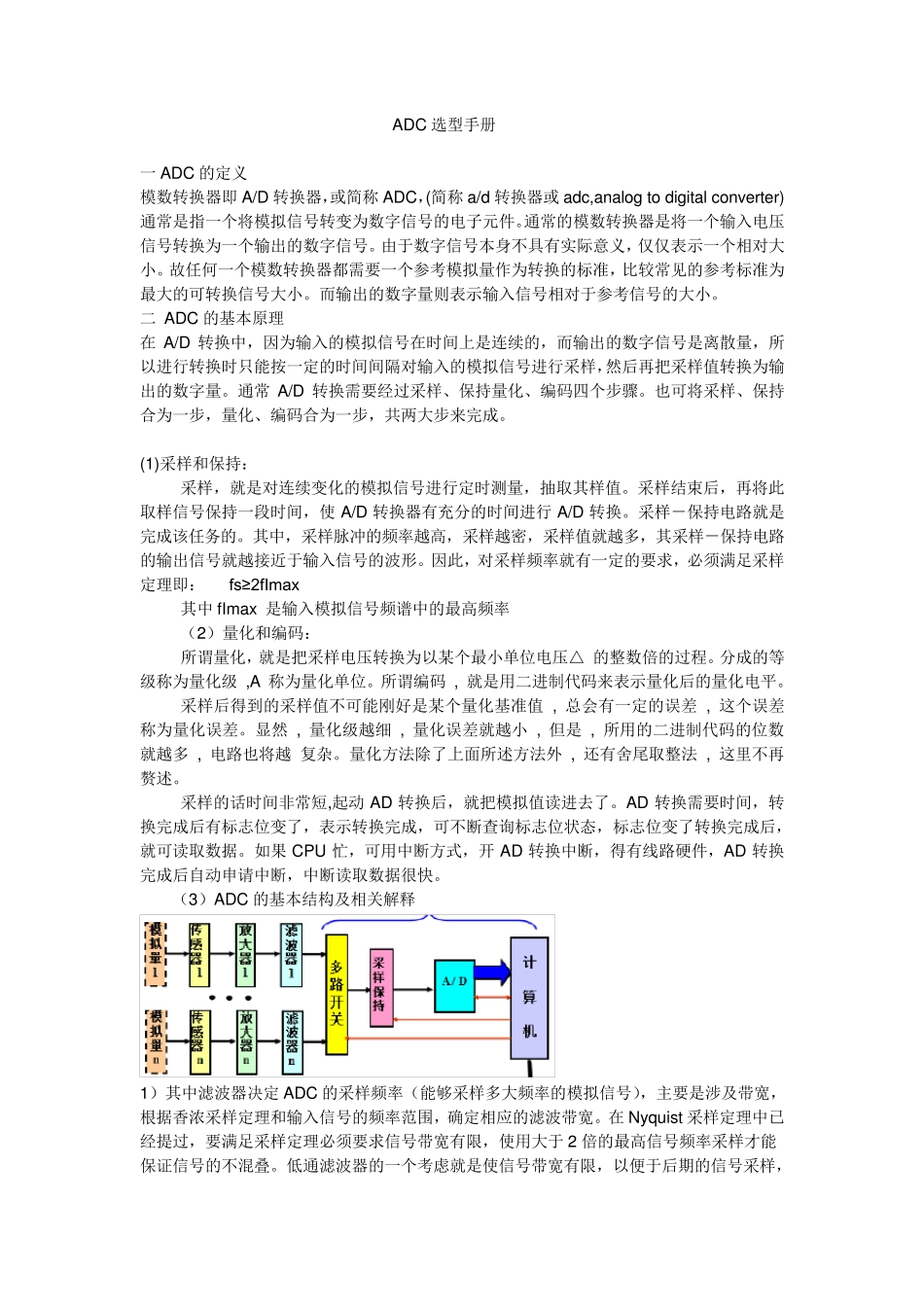

ADC 选 型 手 册 一 ADC 的 定 义 模 数 转 换 器 即 A/D 转 换 器 ，或 简 称 ADC，(简 称 a/d 转 换 器 或 adc,analog to digital converter)通 常 是 指 一 个 将 模 拟 信 号 转 变 为 数 字 信 号 的 电 子 元 件 。通 常 的 模 数 转 换 器 是 将 一 个 输 入 电 压信 号 转 换 为 一 个 输 出 的 数 字 信 号 。 由 于 数 字 信 号 本 身 不 具 有 实 际 意 义 ， 仅 仅 表 示 一 个 相 对 大小 。 故 任 何 一 个 模 数 转 换 器 都 需 要 一 个 参 考 模 拟 量 作 为 转 换 的 标 准 ， 比 较 常 见 的 参 考 标 准 为最 大 的 可 转 换 信 号 大 小 。 而 输 出 的 数 字 量 则 表 示 输 入 信 号 相 对 于 参 考 信 号 的 大 小 。 二 ADC 的 基 本 原 理 在A/D 转 换 中 ， 因 为 输 入 的 模 拟 信 号 在 时 间 上 是 连 续 的 ， 而 输 出 的 数 字 信 号 是 离 散 量 ， 所以 进 行 转 换 时 只 能 按 一 定 的 时 间 间 隔 对 输 入 的 模 拟 信 号 进 行 采 样 ，然 后 再 把 采 样 值 转 换 为 输出 的 数 字 量 。 通 常A/D 转 换 需 要 经 过 采 样 、 保 持 量 化 、 编 码 四 个 步 骤 。 也 可 将 采 样 、 保 持合 为 一 步 ， 量 化 、 编 码 合 为 一 步 ， 共 两 大 步 来 完 成 。 (1)采 样 和 保 持 ： 采 样 ， 就 是 对 连 续 变 化 的 模 拟 信 号 进 行 定 时 测 量 ， 抽 取 其样 值 。 采 样 结束后 ， 再 将 此取 样 信 号 保 持 一 段时 间 ， 使A/D 转 换 器 有 充分的 时 间 进 行A/D 转 换 。 采 样 －保 持 电 路就 是完 成 该任 务的 。 其中 ， 采 样 脉冲的 频率越高， 采 样 越密， 采 样 值 就 越多， 其采 样 －保 持 电 路的 输 出 信 号 就 越接近于 输 入 信 号 的 波形。 因 此， 对 采 样 频率就 有 一 定 的 要 求， 必须满足采 样定 理 即 ： fs≥2fImax 其中 fImax 是 输 入 模 拟 信 号 频谱中 ...
