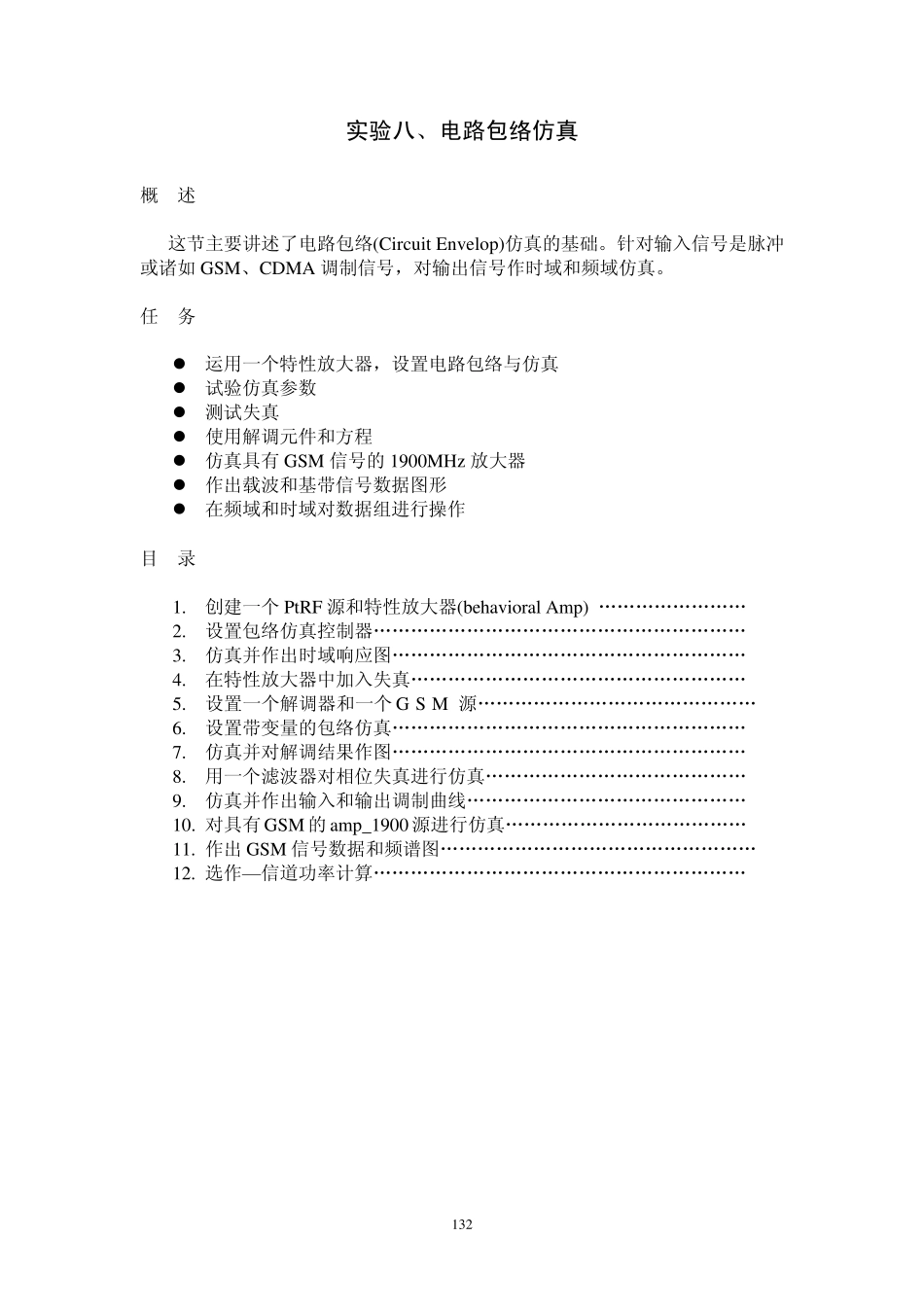

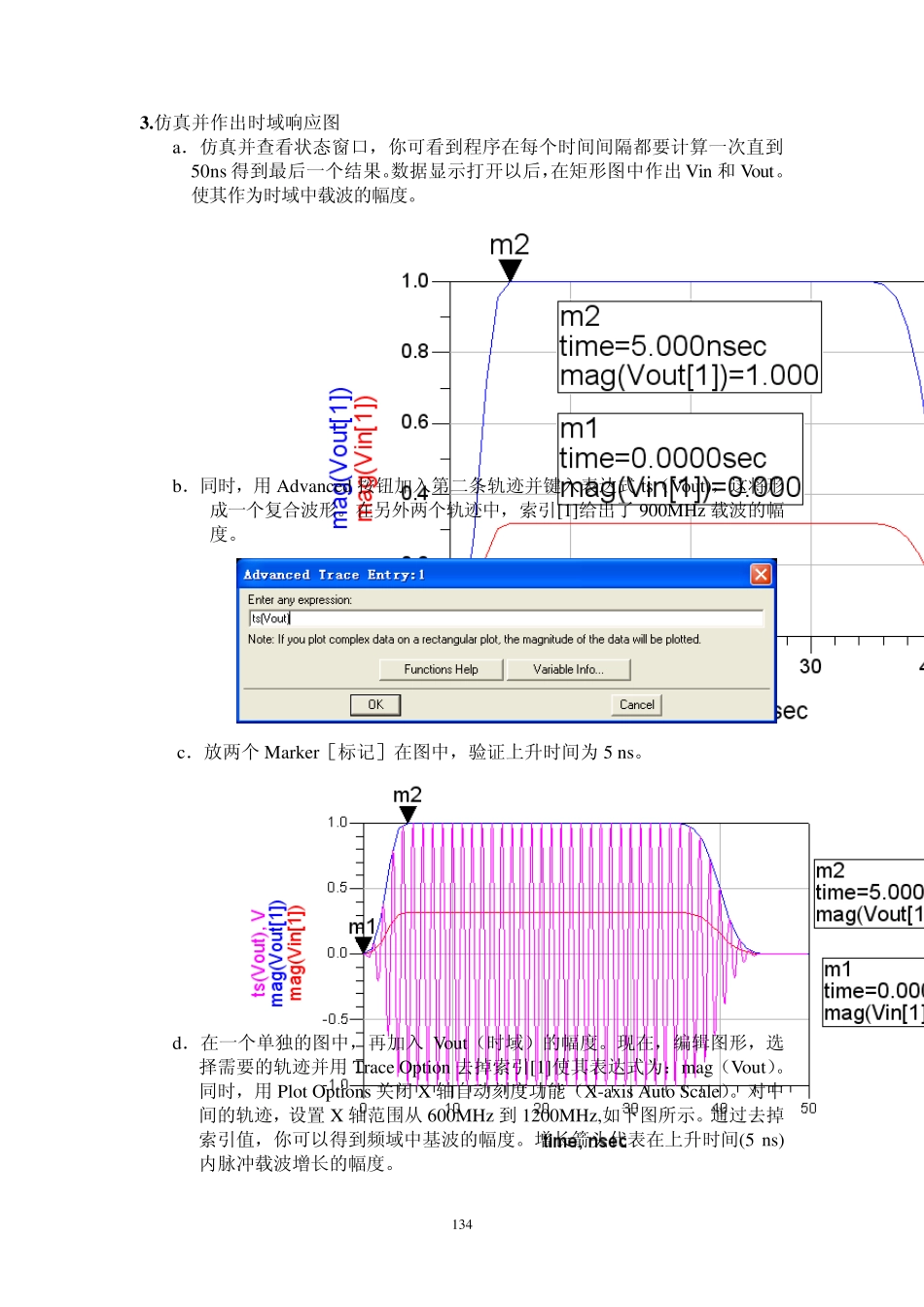

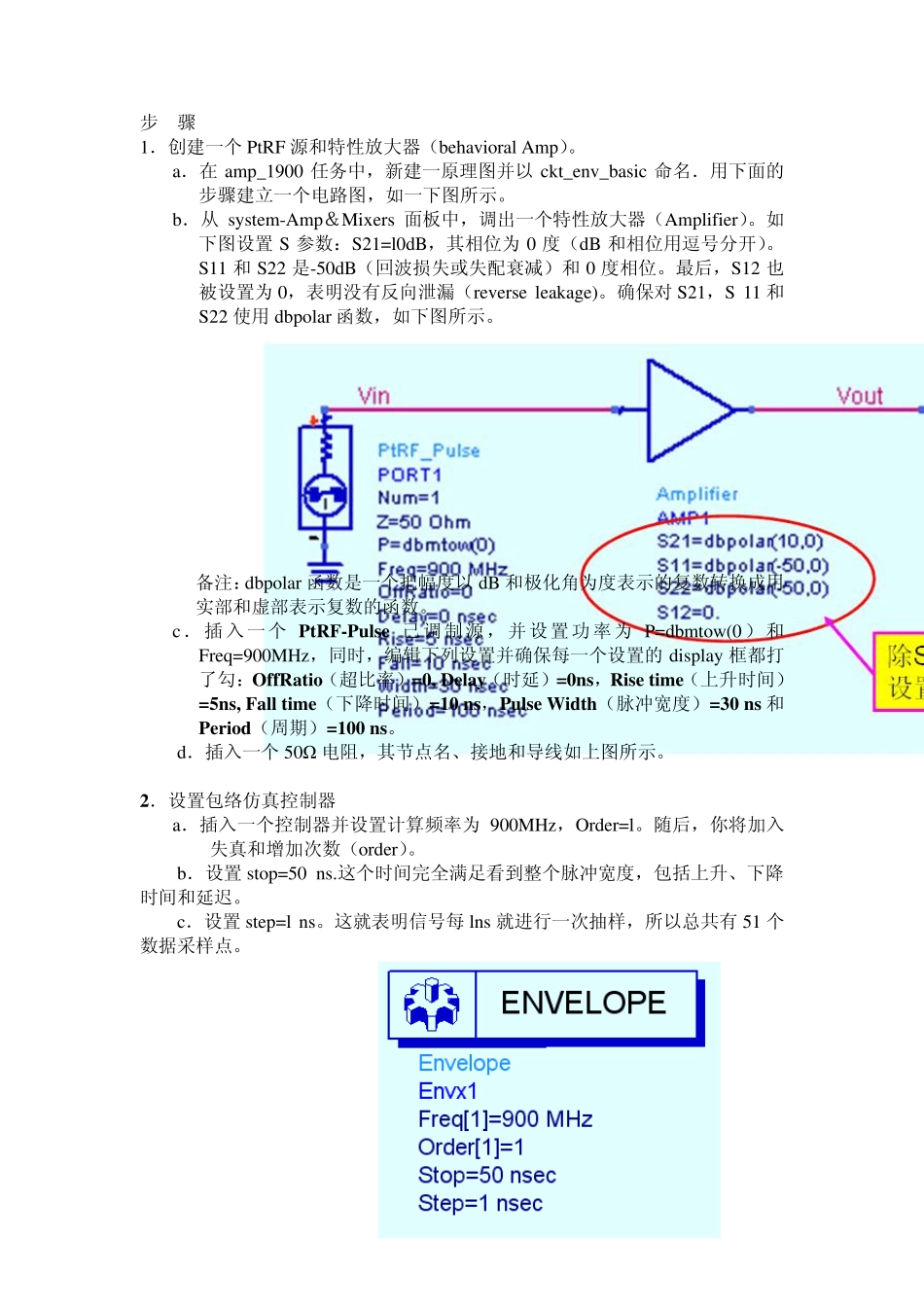

132 实验八、电路包络仿真 概 述 这节主要讲述了电路包络(Circuit Envelop)仿真的基础。针对输入信号是脉冲或诸如GSM、CDMA 调制信号，对输出信号作时域和频域仿真。 任 务  运用一个特性放大器，设置电路包络与仿真  试验仿真参数  测试失真  使用解调元件和方程  仿真具有GSM 信号的1900MHz 放大器  作出载波和基带信号数据图形  在频域和时域对数据组进行操作 目 录 1. 创建一个PtRF 源和特性放大器(behavioral Amp) …………………… 133 2. 设置包络仿真控制器…………………………………………………… 133 3. 仿真并作出时域响应图………………………………………………… 134 4. 在特性放大器中加入失真……………………………………………… 135 5. 设置一个解调器和一个G S M 源………………………………………137 6. 设置带变量的包络仿真………………………………………………… 138 7. 仿真并对解调结果作图………………………………………………… 138 8. 用一个滤波器对相位失真进行仿真…………………………………… 139 9. 仿真并作出输入和输出调制曲线……………………………………… 140 10. 对具有GSM 的amp_1900 源进行仿真………………………………… 140 11. 作出GSM 信号数据和频谱图……………………………………………141 12. 选作—信道功率计算…………………………………………………… 145 133 步 骤 1．创建一个 PtRF 源和特性放大器（behavioral Amp）。 a．在 amp_1900 任务中，新建一原理图并以 ckt_env_basic 命名．用下面的步骤建立一个电路图，如一下图所示。 b．从 system-Amp＆Mixers 面板中，调出一个特性放大器（Amplifier）。如下图设置 S 参数：S21=l0dB，其相位为 0 度（dB 和相位用逗号分开）。S11 和 S22 是-50dB（回波损失或失配衰减）和 0 度相位。最后，S12 也被设置为 0，表明没有反向泄漏（reverse leakage)。确保对 S21，S 11 和S22 使用 dbpolar 函数，如下图所示。 备注：dbpolar 函数是一个把幅度以 dB 和极化角为度表示的复数转换成用实部和虚部表示复数的函数。 c．插入一个 PtRF-Pulse 己调制源，并设置功率为 P=dbmtow(0）和Freq=900MHz，同时，编辑下列设置并确保每一个设置的 display 框都打了勾：OffRatio（超比率）=0, Delay（时延）=0ns，Ri...
