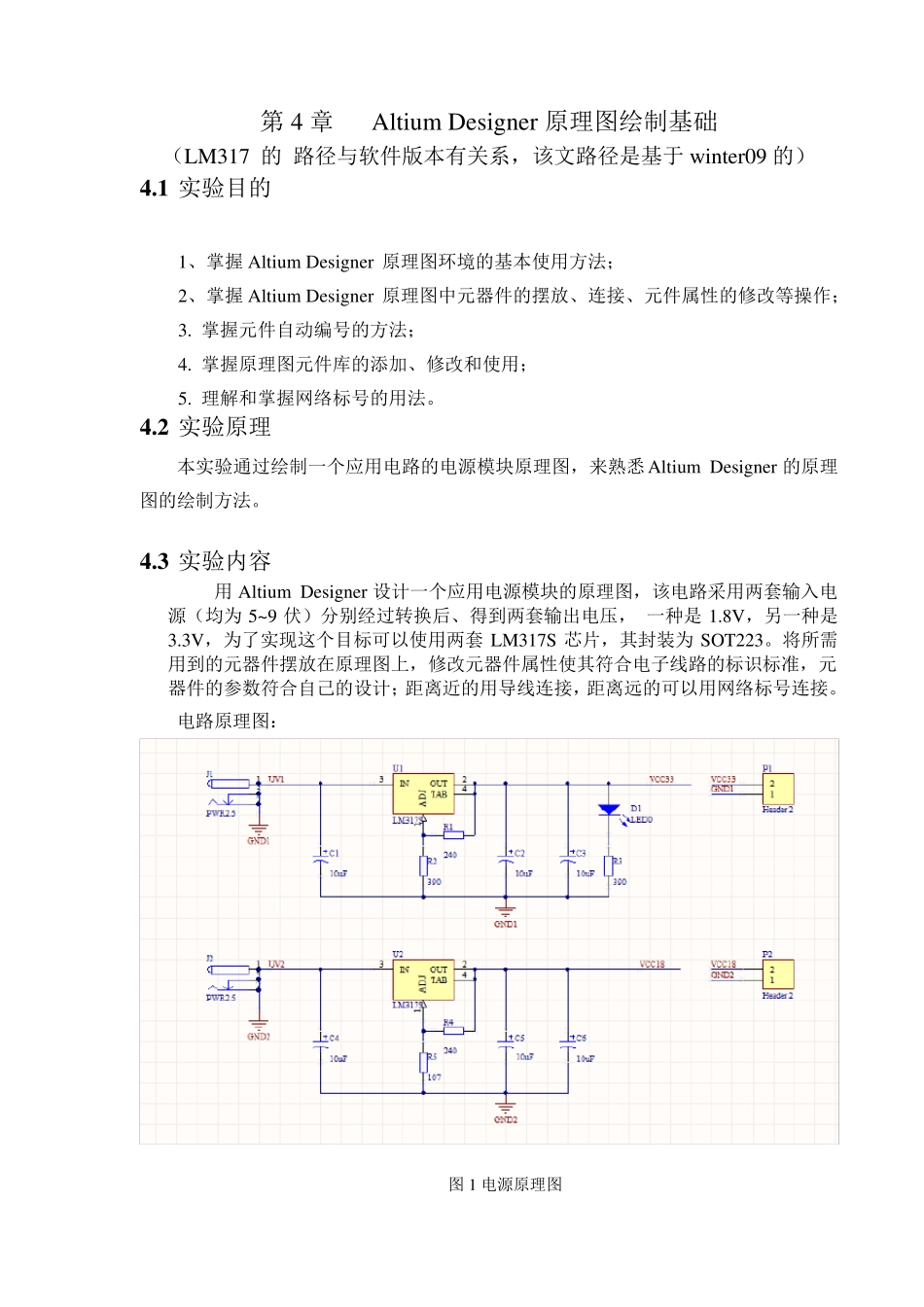

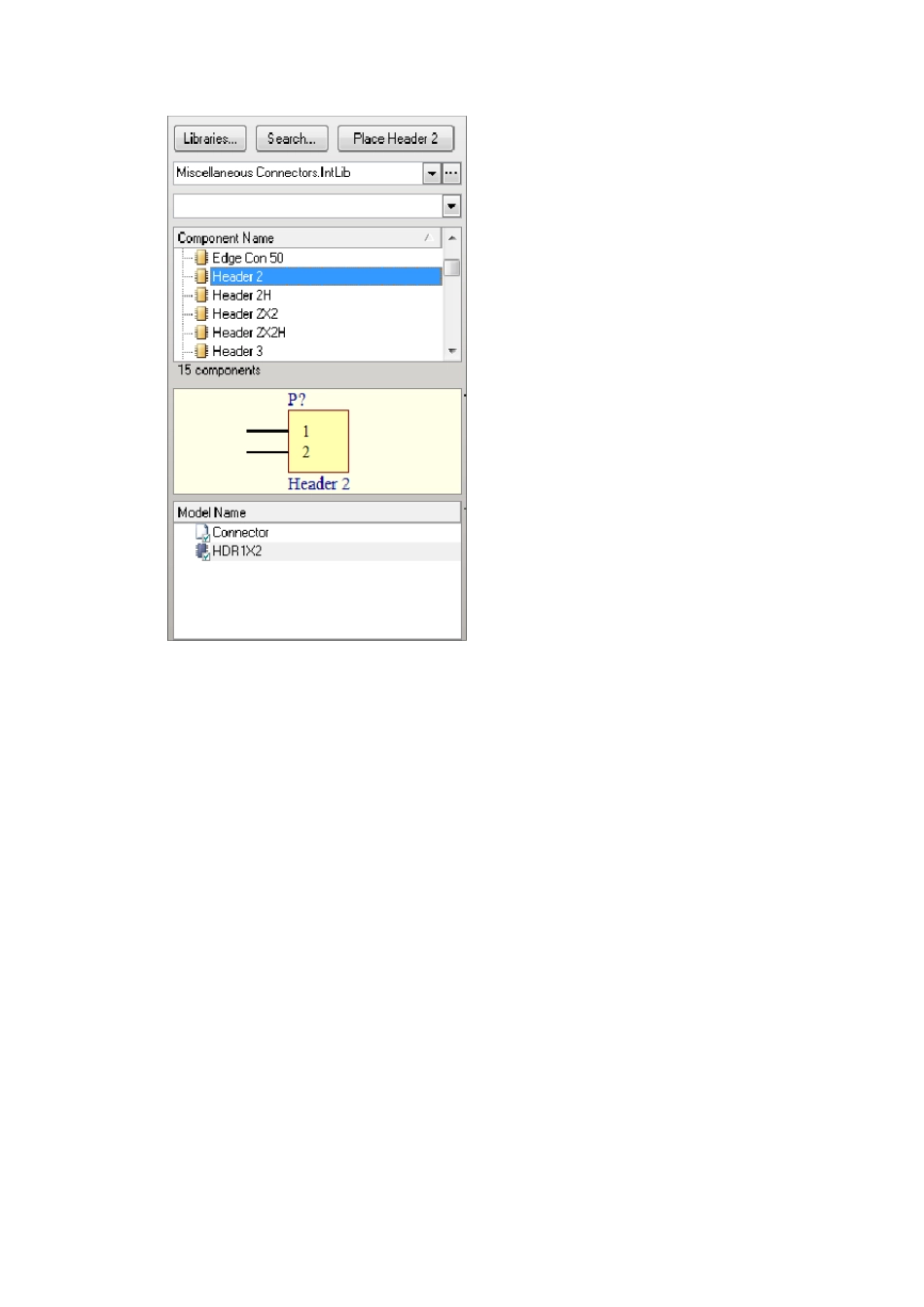

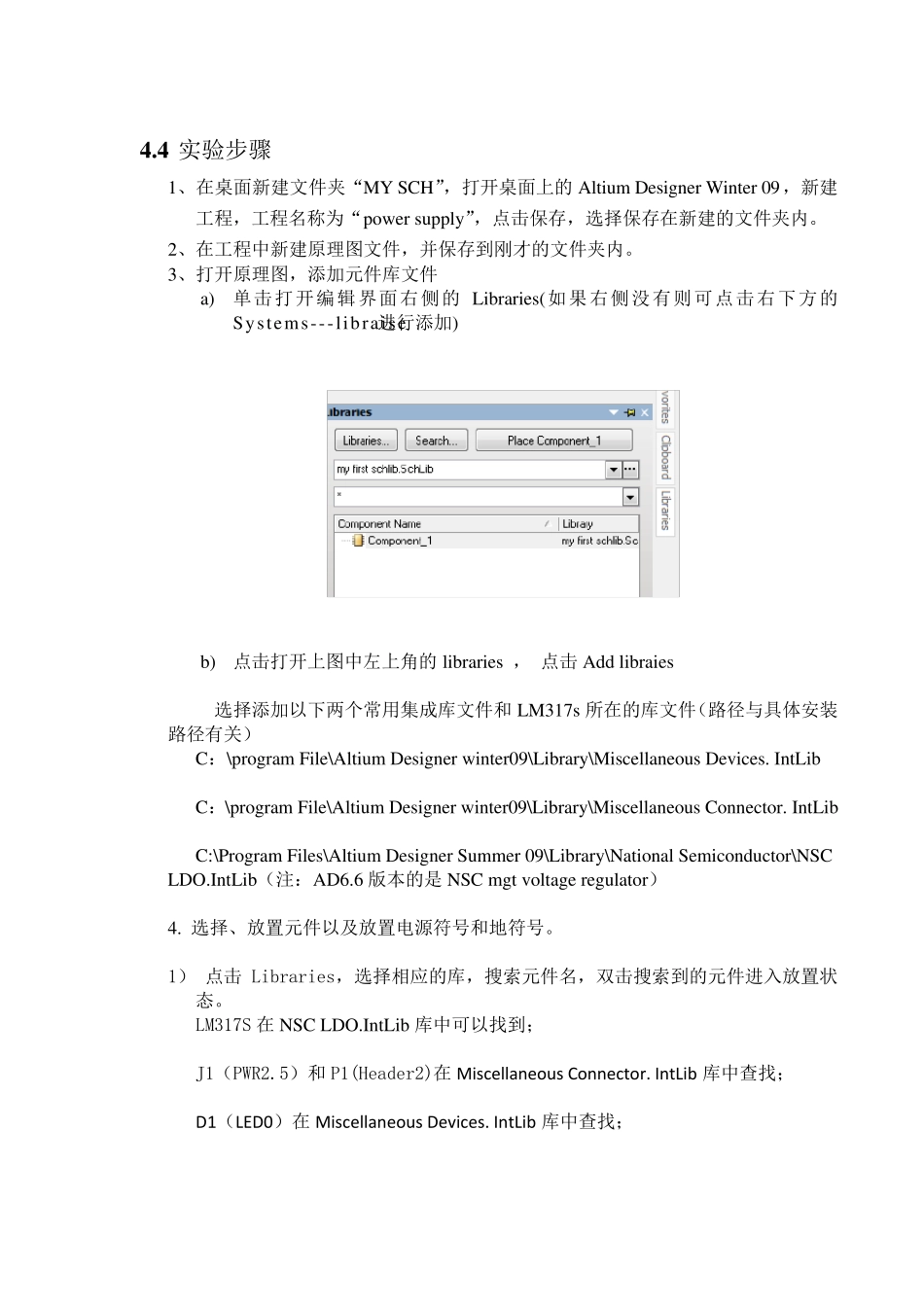

第4 章 Altium Designer 原理图绘制基础 （LM317 的 路径与软件版本有关系，该文路径是基于winter09 的） 4 .1 实验目的 1、掌握 Altium Designer 原理图环境的基本使用方法； 2、掌握 Altium Designer 原理图中元器件的摆放、连接、元件属性的修改等操作； 3. 掌握元件自动编号的方法； 4. 掌握原理图元件库的添加、修改和使用； 5. 理解和掌握网络标号的用法。 4 .2 实验原理 本实验通过绘制一个应用电路的电源模块原理图，来熟悉Altium Designer 的原理图的绘制方法。 4 .3 实验内容 用 Altium Designer 设计一个应用电源模块的原理图，该电路采用两套输入电源（均为 5~9 伏）分别经过转换后、得到两套输出电压， 一种是1.8V，另一种是3.3V，为了实现这个目标可以使用两套 LM317S 芯片，其封装为 SOT223。将所需用到的元器件摆放在原理图上，修改元器件属性使其符合电子线路的标识标准，元器件的参数符合自己的设计；距离近的用导线连接，距离远的可以用网络标号连接。 电路原理图： 图1 电源原理图 4 .4 实验步骤 1、在桌面新建文件夹“MY SCH”，打开桌面上的 Altium Designer Winter 09，新建工程，工程名称为“power supply”，点击保存，选择保存在新建的文件夹内。 2、在工程中新建原理图文件，并保存到刚才的文件夹内。 3、打开原理图，添加元件库文件 a) 单击打开编辑界面右侧的 Libraries(如果右侧没有则可点击右下方的Systems---libraise 进行添加) b) 点击打开上图中左上角的 libraries ， 点击 Add libraies 选择添加以下两个常用集成库文件和 LM317s 所在的库文件（路径与具体安装路径有关） C：\program File\Altium Designer winter09\Library\Miscellaneous Devices. IntLib C：\program File\Altium Designer winter09\Library\Miscellaneous Connector. IntLib C:\Program Files\Altium Designer Summer 09\Library\National Semiconductor\NSC LDO.IntLib（注：AD6.6 版本的是 NSC mgt voltage regulator） 4. 选择、放置元件以及放置电源符号和地符号。 1） 点击 Libraries，选择相应的库，搜索元件名，双击搜索到的元件进入放置状态。 LM317S 在NSC LDO.IntLib 库中可以找到； J1（PWR2.5）和 P1(Header2)在Miscellaneous Connector. IntLib 库中查找； D1（LED0）在Miscellaneous Devices. IntLib ...
