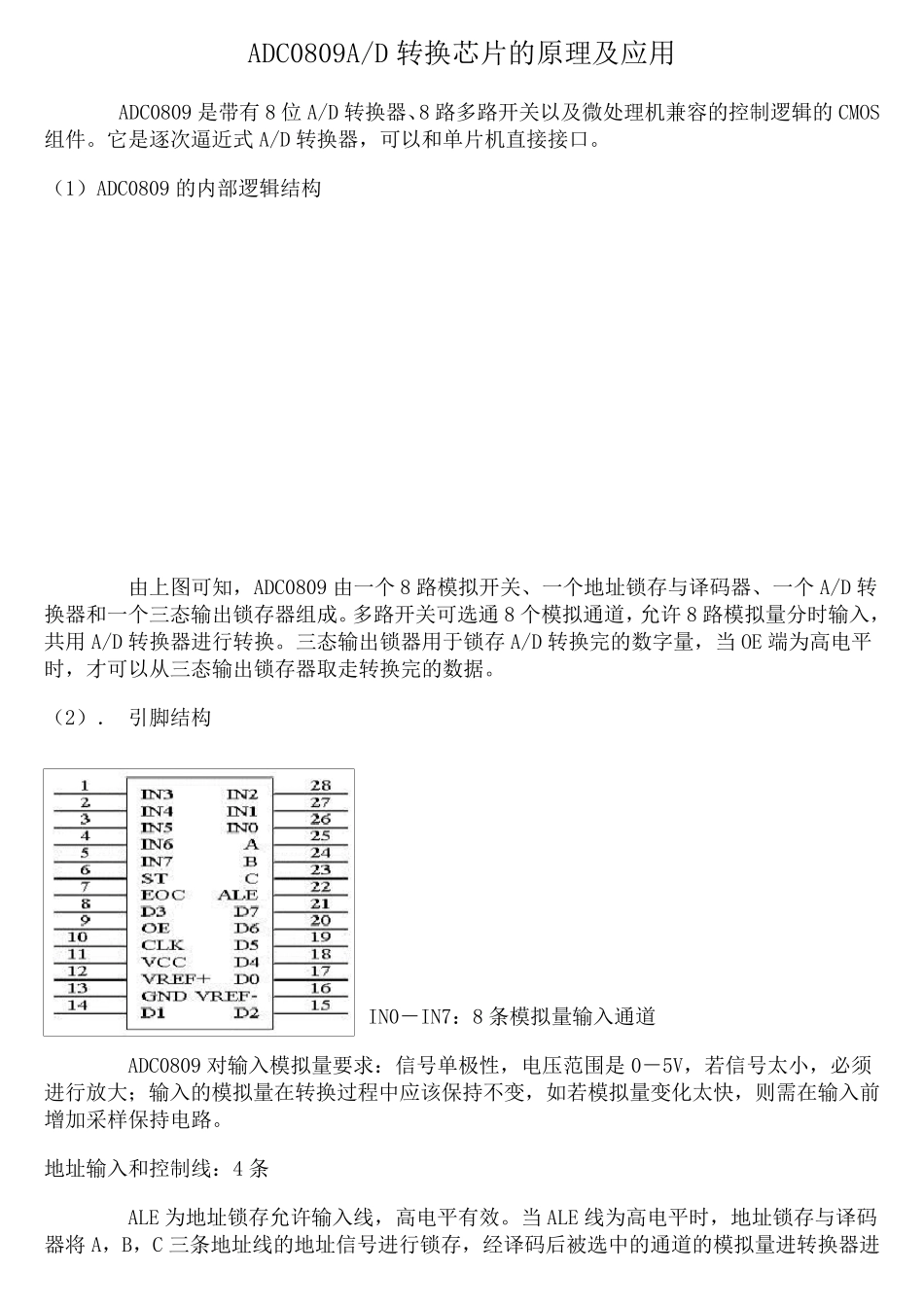

ADC0809A/D 转换芯片的原理及应用 ADC0809 是带有8 位A/D 转换器、8 路多路开关以及微处理机兼容的控制逻辑的CMOS组件
它是逐次逼近式 A/D 转换器，可以和单片机直接接口
（1）ADC0809 的内部逻辑结构 由上图可知，ADC0809 由一个 8 路模拟开关、一个地址锁存与译码器、一个 A/D 转换器和一个三态输出锁存器组成
多路开关可选通 8 个模拟通道，允许 8 路模拟量分时输入，共用A/D 转换器进行转换
三态输出锁器用于锁存 A/D 转换完的数字量，当 OE 端为高电平时，才可以从三态输出锁存器取走转换完的数据
（2）． 引脚结构 IN0－IN7：8 条模拟量输入通道 ADC0809 对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路
地址输入和控制线：4 条 ALE 为地址锁存允许输入线，高电平有效
当 ALE 线为高电平时，地址锁存与译码器将 A，B，C 三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换

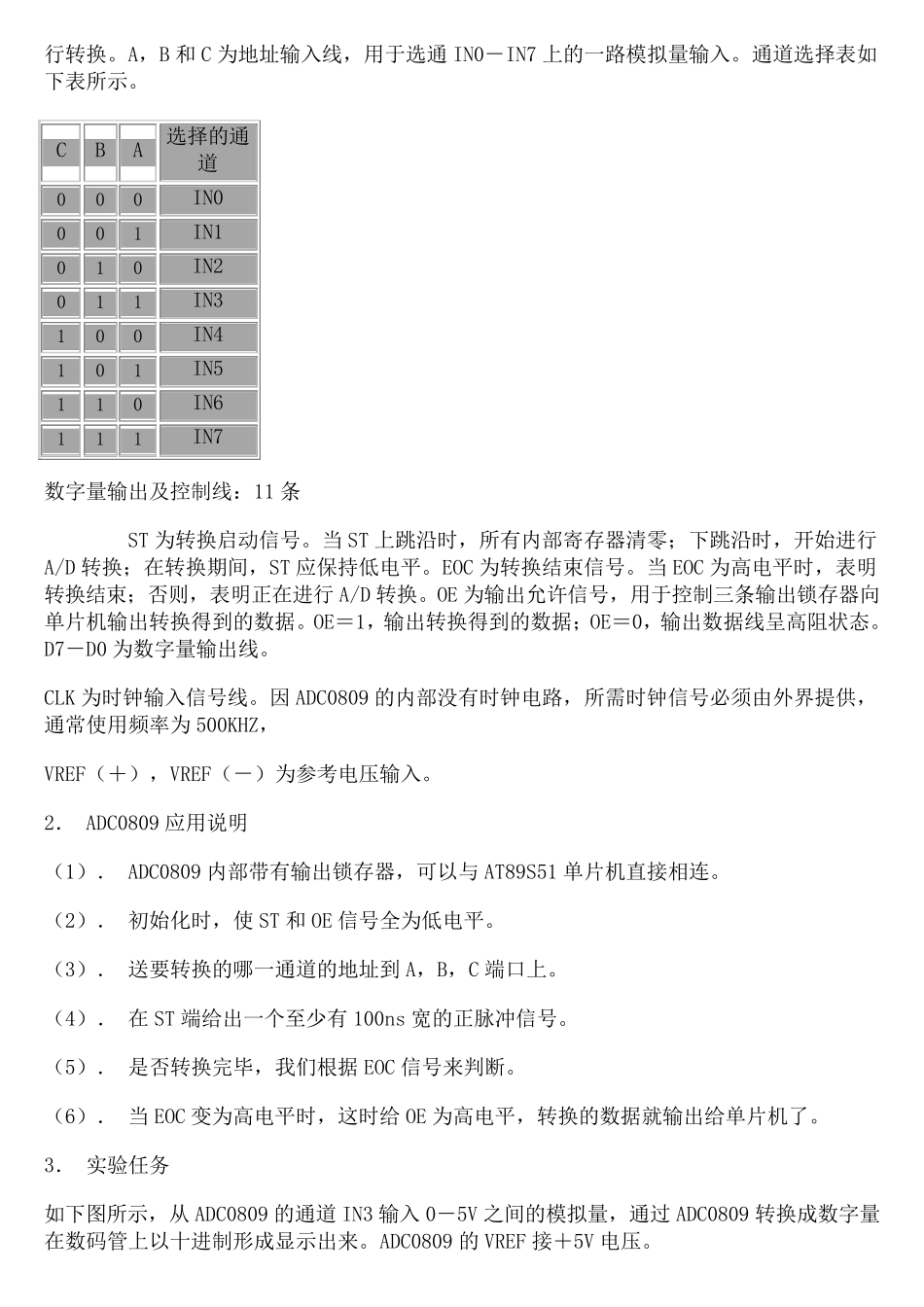

A，B 和 C 为地址输入线，用于选通 IN0－IN7 上的一路模拟量输入
通道选择表如下表所示
C B A 选择的通道 0 0 0 IN0 0 0 1 IN1 0 1 0 IN2 0 1 1 IN3 1 0 0 IN4 1 0 1 IN5 1 1 0 IN6 1 1 1 IN7 数字量输出及控制线：11 条 ST 为转换启动信号
当 ST 上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A/D 转换；在转换期间，ST 应保持低电平
EOC 为转换结束信号
当 EOC 为高电平时，表明转换结束；否则，表明正在进行A/D 转换
OE 为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的
